Автомат продольного точения с ЧПУ WIVIA i208B/i209B

Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм.

Лизинг и кредит
Автомат продольного точения с ЧПУ WIVIA i208B/i209B Автомат продольного точения с ЧПУ

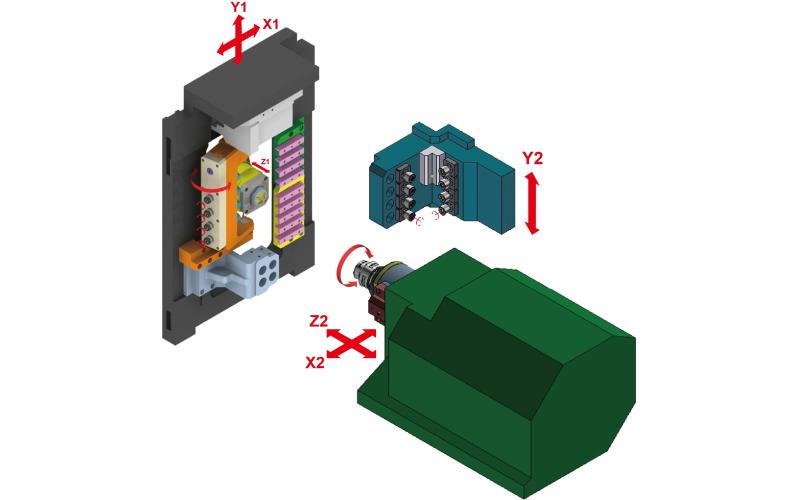

Автомат продольного точения с ЧПУ WIVIA i208B/i209B Автомат продольного точения с ЧПУ

Технические характеристики
WIVIA i208B/i209B

Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм. Отличаются наличием 8- или 9-осевой обработки с возможностью работать в 4-х или 5-канальном режиме. А наличие поворотной B-оси позволяет проводить полноценную 5-осевую фрезерную обработку.
Характеристики
Макс. количество одновременно управляемых осей (на один канал) 4/5
Максимальный диаметр обработки, мм Ø20
Максимальная длина обработки с вращающимся люнетом, мм 220
Максимальная длина обработки с неподвижным люнетом, мм 240
Максимальная длина обработки без люнетного узла, мм 50
Количество резцов для наружной обработки, шт. 9 (12×12)
Количество резцов для внутренней обработки, шт. 4 (Ø25)
Количество радиального приводного инструмента главного шпинделя (ER11) по оси В, шт. 4 (ER16)
Количество радиального приводного инструмента противошпинделя (ER11) по оси В, шт. 4 (ER11)
Угол поворота оси В, градусы 0~135°
Количество радиального приводного инструмента, шт. 4 (ER16)
Количество инструмента для глубокого сверления с установкой на противошпинделе, шт. 1 (Ø25)
Количество управляемых осей (включая ось С), шт. 8/9
Дискретность поворота оси C, градусы 0,001°
Максимальная частота вращения главного шпинделя, об/мин 10000
Максимальная частота вращения противошпинделя, об/мин 8000
Ускоренная подача по осям X1/X2/Z1/Z2/Y1/Y2, м/мин 30
Мощность двигателя главного шпинделя, кВт 3,7/5,5
Мощность двигателя противошпинделя, кВт 3,7/5,5
Тип главного и противошпинделя встроенный
Мощность двигателя приводного инструмента оси В, КВт 1,4
Максимальная частота вращения приводного инструмента оси В, об/мин 6000
Мощность двигателя приводного инструмента противошпинделя, КВт 1,4
Максимальная частота вращения приводного инструмента противошпинделя, об/мин 8000
Объём бака масла, л 2
Давление пневмосистемы, MПa 0,6
Расход воздуха, л/мин 10
Габаритные размеры Д×Ш×В, мм 2720×1356×1900
Объём бака СОЖ, л 290
Вес, кг 3150/3200

Комплектация WIVIA i208B/i209B

Стандартная комплектация
Улавливатель готовых деталей (до 100 мм)
Конвейер готовых деталей
4 радиальных приводных инструмента противошпинделя (ER-16) для станка i129B
4 резца (Ø25) для внутренней обработки противошпинделя для станка i129B
Лоток для сбора деталей
Трёхцветная лампа состояния станка
Освещение рабочей зоны
Набор инструмента для обслуживания станка
Система подачи СОЖ с баком 290 литров
Система смазки для направляющих и ШВП
Система воздушного охлаждения шпинделей
Механическая (пневматическая) система зажима шпинделей
Система извлечения деталей противошпинделя (пневматическая)
Устройство контроля потока СОЖ
Теплообменник электрошкафа
Безопасная блокировка дверей рабочей и шпиндельной зон
Стекло рабочей зоны по нормам безопасности СЕ
Система автоматического выключения станка
Руководство оператора
Manual guide i
Опциональные комплектующие
Стабилизатор
Маслоотделитель
Конвейер для убора стружки с тележкой
Система охлаждения СОЖ
Система подачи СОЖ высокого давления 50/70/140 бар
Уловитель длинных деталей до 200 мм
Податчик прутка 3 м, 4 м
Система масляного охлаждения шпинделей
Гидравлическая система зажима шпинделей
Кондиционер электрошкафа
Держатель отрезного инструмента
Держатель вихревого нарезания резьбы
Держатель для зубофрезеровки червячными фрезами
Обновление ЧПУ до Fanuc 31iB5 для 5-осевой одновременной обработки

Получаемые изделия

Изделие «Гайка» выполненное на оборудовании WIVIA i208B/i209B
Гайка
Изделие «Гайка» выполненное на оборудовании WIVIA i208B/i209B
Гайка
Изделие «Деталь» выполненное на оборудовании WIVIA i208B/i209B
Деталь
Изделие «Дульный тормоз» выполненное на оборудовании WIVIA i208B/i209B
Дульный тормоз
Изделие «Игла» выполненное на оборудовании WIVIA i208B/i209B
Игла
Изделие «Изделие» выполненное на оборудовании WIVIA i208B/i209B
Изделие
Изделие «Корпус» выполненное на оборудовании WIVIA i208B/i209B
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA i208B/i209B
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA i208B/i209B
Корпус
Изделие «Корпус» выполненное на оборудовании WIVIA i208B/i209B
Корпус
Изделие «Основание» выполненное на оборудовании WIVIA i208B/i209B
Основание
Изделие «Ось» выполненное на оборудовании WIVIA i208B/i209B
Ось
Изделие «Ось» выполненное на оборудовании WIVIA i208B/i209B
Ось
Изделие «Разьем» выполненное на оборудовании WIVIA i208B/i209B
Разьем
Изделие «Сопло» выполненное на оборудовании WIVIA i208B/i209B
Сопло
Изделие «Стойка» выполненное на оборудовании WIVIA i208B/i209B
Стойка
Изделие «Форсунка» выполненное на оборудовании WIVIA i208B/i209B
Форсунка
Изделие «Цилиндр» выполненное на оборудовании WIVIA i208B/i209B
Цилиндр

Производитель

Компания WIVIA Масhinеrу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.
ТайваньТайвань
Работает с 2014 года.
