Автомат продольного точения с ЧПУ WIVIA i268B/i269B
Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм.
Технические характеристики
WIVIA i268B/i269B

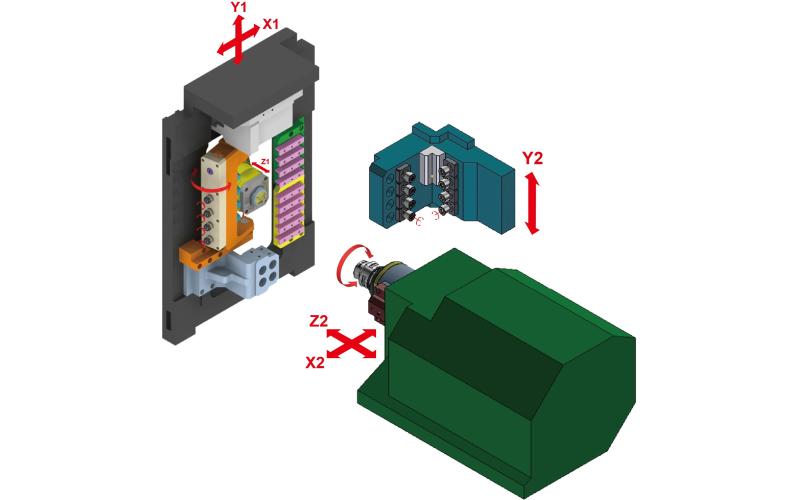

Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм. Отличаются наличием 8- или 9-осевой обработки с возможностью работать в 4-х или 5-канальном режиме. А наличие поворотной B-оси позволяет проводить полноценную 5-осевую фрезерную обработку.
Характеристики
| Макс. количество одновременно управляемых осей (на один канал) | 4/5 |
| Максимальный диаметр обработки, мм | Ø26 |
| Максимальная длина обработки с вращающимся люнетом, мм | 220 |
| Максимальная длина обработки с неподвижным люнетом, мм | 240 |
| Максимальная длина обработки без люнетного узла, мм | 65 |
| Количество резцов для наружной обработки, шт. | 9 (12×12) |
| Количество резцов для внутренней обработки, шт. | 4 (Ø25) |
| Количество радиального приводного инструмента главного шпинделя (ER11) по оси В, шт. | 4 (ER16) |
| Количество радиального приводного инструмента противошпинделя (ER11) по оси В, шт. | 4 (ER11) |
| Угол поворота оси В, градусы | 0~135° |
| Количество радиального приводного инструмента, шт. | 4 (ER16) |
| Количество инструмента для глубокого сверления с установкой на противошпинделе, шт. | 1 (Ø25) |
| Количество управляемых осей (включая ось С), шт. | 8/9 |
| Дискретность поворота оси C, градусы | 0,001° |
| Максимальная частота вращения главного шпинделя, об/мин | 8000 |
| Максимальная частота вращения противошпинделя, об/мин | 8000 |
| Ускоренная подача по осям X1/X2/Z1/Z2/Y1/Y2, м/мин | 30 |
| Мощность двигателя главного шпинделя, кВт | 3,7/5,5 |
| Мощность двигателя противошпинделя, кВт | 3,7/5,5 |
| Тип главного и противошпинделя | встроенный |
| Мощность двигателя приводного инструмента оси В, КВт | 1,4 |
| Максимальная частота вращения приводного инструмента оси В, об/мин | 6000 |
| Мощность двигателя приводного инструмента противошпинделя, КВт | 1,4 |
| Максимальная частота вращения приводного инструмента противошпинделя, об/мин | 8000 |
| Объём бака масла, л | 2 |
| Давление пневмосистемы, MПa | 0,6 |
| Расход воздуха, л/мин | 10 |
| Габаритные размеры Д×Ш×В, мм | 2720×1356×1900 |
| Объём бака СОЖ, л | 290 |
| Вес, кг | 3150/3200 |
Комплектация WIVIA i268B/i269B
Стандартная комплектация
Улавливатель готовых деталей (до 100 мм)
Конвейер готовых деталей
4 радиальных приводных инструмента противошпинделя (ER-16) для станка i129B
4 резца (Ø25) для внутренней обработки противошпинделя для станка i129B
Лоток для сбора деталей
Трёхцветная лампа состояния станка
Освещение рабочей зоны
Набор инструмента для обслуживания станка
Система подачи СОЖ с баком 290 литров
Система смазки для направляющих и ШВП
Система воздушного охлаждения шпинделей
Механическая (пневматическая) система зажима шпинделей
Система извлечения деталей противошпинделя (пневматическая)
Устройство контроля потока СОЖ
Теплообменник электрошкафа
Безопасная блокировка дверей рабочей и шпиндельной зон
Стекло рабочей зоны по нормам безопасности СЕ
Система автоматического выключения станка
Руководство оператора
Manual guide i
Опциональные комплектующие
Стабилизатор
Маслоотделитель
Конвейер для убора стружки с тележкой
Система охлаждения СОЖ
Система подачи СОЖ высокого давления 50/70/140 бар
Уловитель длинных деталей до 200 мм
Податчик прутка 3 м, 4 м
Система масляного охлаждения шпинделей
Гидравлическая система зажима шпинделей
Кондиционер электрошкафа
Держатель отрезного инструмента
Держатель вихревого нарезания резьбы
Держатель для зубофрезеровки червячными фрезами
Обновление ЧПУ до Fanuc 31iB5 для 5-осевой одновременной обработки
Получаемые изделия
Гайка
Гайка
Деталь
Дульный тормоз
Игла
Изделие
Корпус
Корпус
Корпус
Корпус
Основание
Ось
Ось
Разьем
Сопло
Стойка
Форсунка
Цилиндр
