Портально-фрезерные обрабатывающие центры с ЧПУ

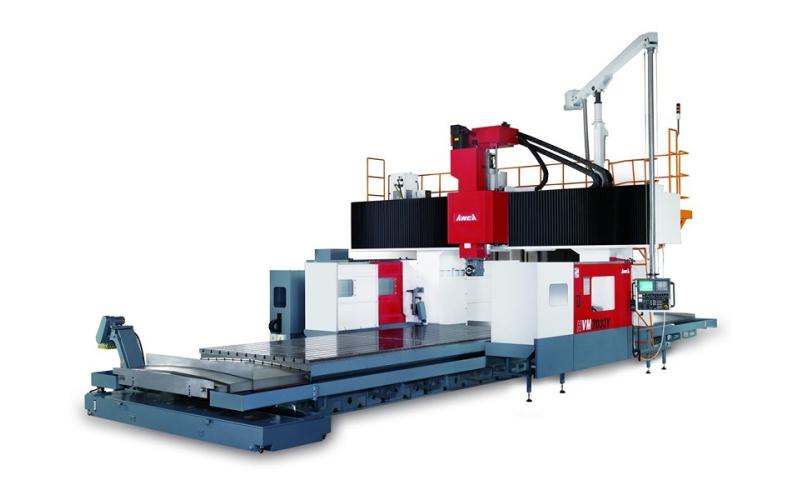

AWEA HVM-7033Y

Фрезерное оборудование
AWEA HVM-7033Y

Портальный станок HVM-7033Y для 5-сторонней обработки с неподвижным столом с увеличенным ходом по оси Y. Наличие съемных угловых или наклонно-поворотных голов позволяет выполнять обработку по 5 координатам одновременно. Перемещение по всем осям станка осуществляется по роликовым направляющим качения.

Лизинг и кредит

Технические
характеристики

Характеристики
Перемещение по оси X, мм 7000
Перемещение по оси Y, мм 4500
Перемещение по оси Z, мм 1000
Расстояние от фланца вертикального шпинделя до стола, мм 200~1200 (400~1400)
Расстояние от фланца горизонтального шпинделя до стола, мм -22~978(178~1178)
Расстояние между колоннами, мм 3300
Длина стола (X-направление), мм 6020
Длина стола (Y-направление), мм 2400
Макс. нагрузка на стол, кг 20000
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения вертикального шпинделя, об/мин 10~4000
Скорость вращения горизонтального шпинделя, об/мин 20~2400
Конус шпинделя BT50
Диапазон рабочих подач, мм/мин 1~5000
Количество инструмента в магазине, шт. 60 (90,120)
Макс. диаметр инструмента/смежные, мм 127/240
Макс. длина инструмента/вес, мм/кг 400/25
Индексируемый угол 90°
Система ЧПУ Fanuc 18i
Смена с вертикального шпинделя на горизонтальный, сек около 100
Вес станка, кг 62000
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм7000
Перемещение по оси Y, мм4500
Перемещение по оси Z, мм1000
Тип направляющихКачения

Получаемые изделия

Кронштейн
Кронштейн
Лопатка
Лопатка
Поршень
Поршень
Радиатор
Радиатор
Тестовая деталь
Тестовая деталь
Тестовая деталь
Тестовая деталь

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Файлы для загрузки

Сервисное
обслуживание

Гарантийное обслуживание станка AWEA HVM-7033Y

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
