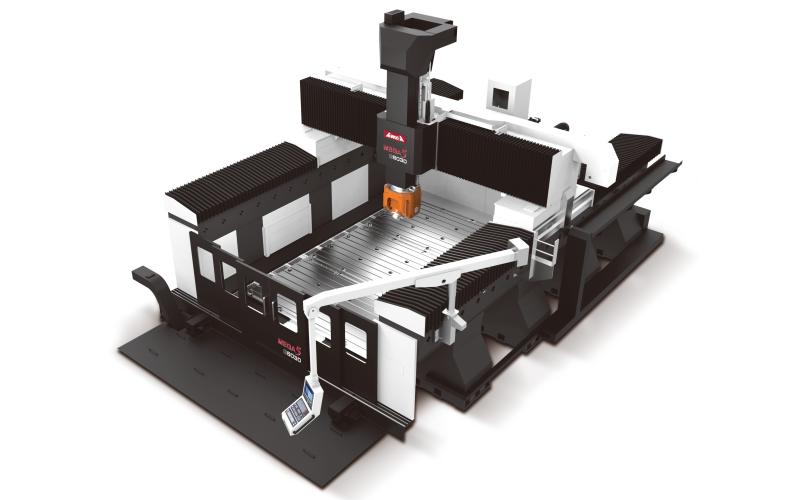

Портальный 5-координатный обрабатывающий центр
AWEA MEGA 5 G3030
Фрезерноеоборудование
Портальные пятиосевые станки MEGA 5 G3030 позволяют эффективно выполнять любые технологические задачи комплексной обработки. Оснащены 2-осевой приводной головкой, обеспечивающей высокий крутящий момент и частоту вращения, что позволяет расширить номенклатуру обрабатываемых изделий.
Технические
характеристики
Станки MEGA 5 G – широкоуниверсальный фрезерный 5 осевой портальный центр с подвижным мостом.
Характеристики
| Перемещение по оси X, мм | 3000 |
| Перемещение по оси Y, мм | 3700 (вертикально) 3000 (горизонтально) |
| Перемещение по оси Z, мм | 1400 |
| Расстояние между колоннами, мм | 4500 |
| Расстояние между фланцем шпинделя и столом, мм | 200 - 1200 |
| Размер стола, мм | 3000×3800 |
| Макс. нагрузка на стол, кг | 2500 кг/м2 |
| Мощность шпинделя (пост./30 мин.), кВт | 40/50 |
| Макс. скорость вращения шпинделя, об/мин | 12000 |
| Конус шпинделя | HSK-A100 |
| Скорость холостого хода по X/Y/Z, мм/мин | 10000/15000/10000 |
| Скорость рабочих ходов | 1 – 10000 |
| Количество инструмента в магазине, шт | 20 |
| Макс. диаметр инструмента/в соседних позициях, мм | 160/260 |
| Макс. длина инструмента, мм | 350 |
| Макс.вес инструмента, мм | 15 |
| Точность позиционирования (JIS B 6338), мм | ±0,020/полное перемещение |
| Точность позиционирования (VDI 3441), мм | P=0,025/полное перемещение |
| Повторяемость (JIS B 6338), мм | ±0,005 |
| Повторяемость (VDI 3441), мм | Ps=0,018 |
| Требования по пневматике, кг/см² | 6-8 (6) |
| Объем бака СОЖ, литр | 150 |
| Объем бака масла, литр | 6 |
| Объем бака гидросистемы, литр | 150 |
| Потребление электроэнергии, KVA | 170/100 |
| Габаритные размеры (длина/ширина/высота), мм | 10220/10220/5360 |
| Вес станка, кг | 86000 |
Основные параметры
| Наличие ЧПУ | да |
| Расположение шпинделя | Вертикальный |
Основные размеры обработки
| Перемещение по оси X, мм | 3000 |
| Перемещение по оси Y, мм | 3700 |
| Перемещение по оси Z, мм | 1400 |
| Количество управляемых осей | 5 |
| Тип направляющих | Качения |
Комплектация
Стандартная комплектация
СЧПУ HEIDENHAIN iTNC 530 HSCI + монитор 15" color TFT LCD
HSK-A100 конус шпинделя
Шпиндель встроенный 12000 об/мин
Мощность шпинделя 50 кВт
Автоматический магазин инструмента на 20 позиций
Система охлаждения шпинделя
Оптические линейки по осям X/Y/Z
Два конвейера стружки шнекового типа
Конвейер для стружки пластинчатого типа с тележкой
Панель оператора
Полное ограждение от разбрызгивания СОЖ (без верхнего покрытия)
Трансформатор
Централизованная система автоматической смазки станка
Система подачи СОЖ с помпой и баком для СОЖ
Электрический шкаф с кондиционером
Ручной переносной пульт управления
Пистолет для СОЖ
Пистолет для сжатого воздуха
Документация на русском языке
Опциональные комплектующие
Шпиндель встроенный 24000 об/мин, HSK A63, 42 кВт
Renishaw TS-27R
Renishaw NC-4
Renishaw RMP-60
Подача СОЖ через шпиндель давление 20 бар с фильтром и дополнительным баком на 1000 литров (только для вертикального шпинделя)
Кондиционер для электрошкафа
Кондиционер для гидравлической системы
Кондиционер для системы охлаждения
Видеоматериалы
Получаемые изделия
Газтрубка
Шнек
Шнек
Крышка
Плита штампа
Ползун
Корпус
Кронштейн
Корпус
Производитель
AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
ТайваньЧто нужно знать о AWEA?
