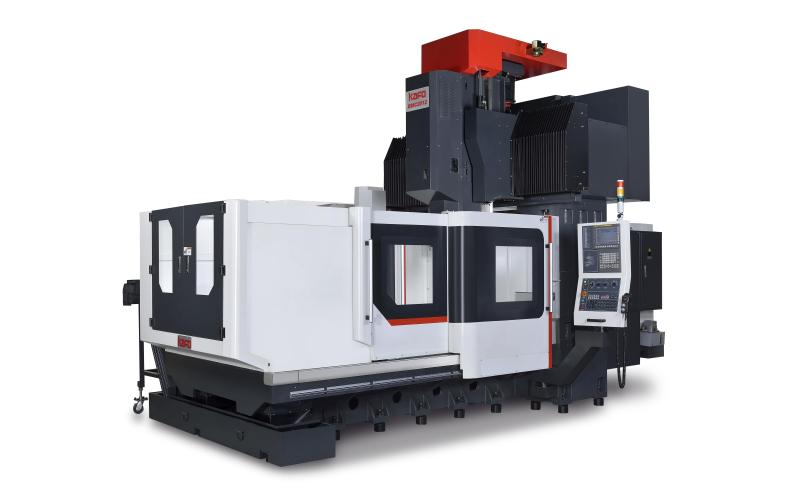

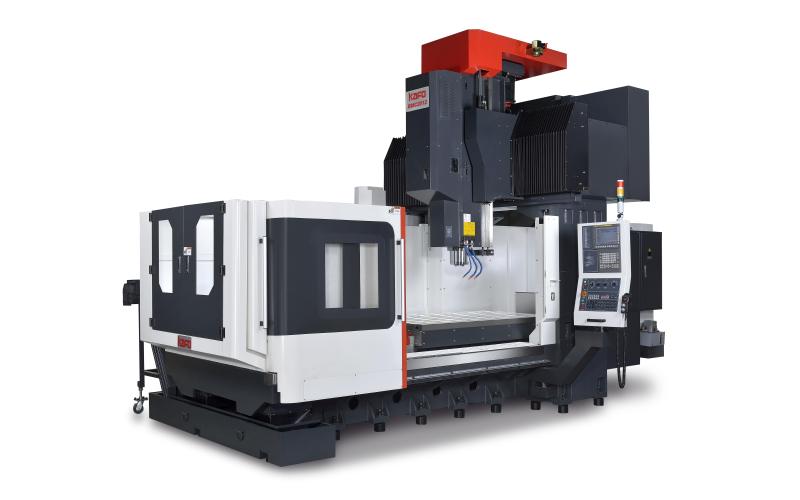

Портальный вертикально-фрезерный обрабатывающий центр KAFO BMC-2012
Вертикально-фрезерный обрабатывающий центр портального типа с фиксированной колонной BMC-2012. Рамная конструкция с правильными размерами обеспечивает отличную жесткость и демпфирующую способность, а система привода и механизмы перемещения гарантируют высокую точность и отличные динамические характеристики.
Технические характеристики
KAFO BMC-2012
Вся конструкция рассчитана с использованием передового программного обеспечения и проанализирована по методу конечных элементов (FEM) для соответствия требованиям жесткости и демпфирования для контроля динамического поведения машины.
В системах подачи по осям X и Y используются линейные направляющие роликового типа, которые отличаются устойчивостью к тяжелым нагрузкам, быстрым динамическим откликом и низким коэффициентом трения. Благодаря гидравлической сбалансированной системе станок может экономить не менее 50% энергопотребления.
Модели
| Основные размеры обработки | |
| X-ось, мм | 2100 |
| Y-ось, мм | 1200 |
| Z-ось, мм | 800 |
| Расстояние от фланца шпинделя до стола, мм | 200 - 1000 |
| Расстояние от оси шпинделя до колонны, мм | 1350 |
| Стол | |
| Габаритные размеры, мм | 2000×1100 |
| Максимальная нагрузка на стол, кг | 4000 |
| Т-образные пазы (кол-во × ширина × шаг) | 22×7×160 |
| Шпиндельный узел | |
| Скорость вращения шпинделя, об/мин | 6000 |
| Тип передачи вращения, тип | редуктор |
| Конус шпинделя | BBT50 |
| Мощность (пост./30 мин.), кВт | 15/18,5 |
| Диаметр подшипника, мм | Ø100 |
| Направляющие (X,Y/Z), тип | роликовые / скольжения |
| Подачи | |
| Скорость холостого хода по осям (X/Y/Z), м/мин | 20/20/15 |
| Рабочая подача по всем осям, м/мин | 10 |
| Инструментальный магазин | |
| Тип исполнения | цепной |
| Количество позиций, шт | 30 |
| Устройство смены инструмента | рука–манипулятор |
| Макс. диаметр инструмента/через одно гнездо, мм | 125/215 |
| Макс. длина инструмента, мм | 400 |
| Макс. вес инструмента, кг | 20 |
| Система ЧПУ | FANUC 0i-M |
| Вес станка, кг | 21000 |
| Электропотребление, кВА | 35 |
| Габариты станка (ДхШхВ), мм | 6040×4230×4340 |
| Перемещение по оси X, мм | 2100 |
| Перемещение по оси Y, мм | 1200 |
| Перемещение по оси Z, мм | 800 |
| Тип направляющих | Качения |
