Вертикально-фрезерный обрабатывающий центр KAFO CV-9

Модель вертикально-фрезерного обрабатывающего центра СV-9 характеризуется: конструкцией высокой жёсткости, надёжным шпиндельным узлом, линейными направляющими по осям в сочетании с широким набором опций.

Лизинг и кредит

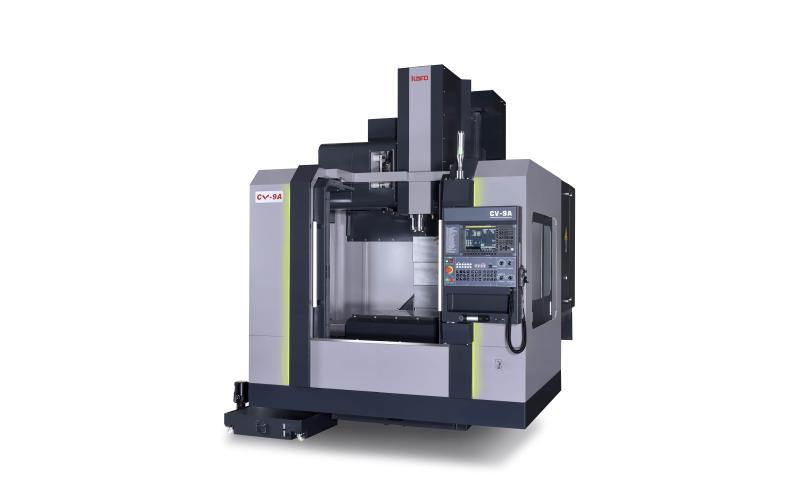

KAFO CV-9 Вертикально-фрезерный обрабатывающий центр
KAFO CV-9 Вертикально-фрезерный обрабатывающий центр

Технические характеристики
KAFO CV-9

Модели СV-9 эффективны при высокоскоростной обработке. Устанавливаемые на станки KAFO шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности оборудования, требующие высокой точности, подвергаются процессу ручного шабрения.

Характеристики
Основные размеры обработки
X-ось, мм 900
Y-ось, мм 600
Z-ось, мм 600
Расстояние от фланца шпинделя до стола, мм 100 - 700
Расстояние от оси шпинделя до колонны, мм 669
Стол
Габаритные размеры, мм 1000×600
Максимальная нагрузка на стол, кг 650
Т-образные пазы (кол-во × ширина × шаг) 5×18×100
Шпиндельный узел
Скорость вращения шпинделя, об/мин 8000
Тип передачи вращения, тип ременный
Конус шпинделя BT40
Мощность (пост./30 мин.), кВт 7,5/11
Диаметр подшипника, мм Ø70
Направляющие (X,Y/Z), тип роликовые
Подачи
Скорость холостого хода по осям (X/Y/Z), м/мин 36/36/36
Рабочая подача по всем осям, м/мин 10
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 75/150
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 7
Система ЧПУ FANUC 0i-M
Вес станка, кг 6750
Электропотребление, кВА 20
Габариты станка (ДхШхВ), мм 3731×3121×2990
Основные размеры обработки
Перемещение по оси X, мм900
Перемещение по оси Y, мм600
Перемещение по оси Z, мм600
Тип направляющихКачения

Комплектация KAFO CV-9

Стандартная комплектация
Система ЧПУ FANUC 0i-M
Цветной LCD монитор 10,4
Полное ограждение рабочей зоны
Магазин инструментальный на 24 позиции
Манипулятор для смены инструмента
Система охлаждения шпинделя
Жесткое нарезание резьбы
Система автоматической смазки
Система подачи СОЖ
Телескопическая защита направляющих и ШВП на 3 оси
Устройство для уборки стружки шнекового типа
Тележка для стружки
Масляный сепаратор
Освещение рабочей зоны LED
Трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Подготовка к подключению 4-й оси
Трансформатор
Документация на станок
Опциональные комплектующие
Масляной сепаратор
Manual Guide I для системы ЧПУ + экран монитора 15”
Конвейер для стружки ленточного типа
Оптические линейки Heidenhain на осях X, Y, Z
Система измерения инструмента Renishaw
Система измерения детали Renishaw
Кондиционер электрошкафа
Система смыва стружки из рабочей зоны
Поворотный стол (4-я ось)
Система вытяжки масляного тумана

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании KAFO CV-9
Кронштейн
Изделие «Лопатка» выполненное на оборудовании KAFO CV-9
Лопатка
Изделие «Поршень» выполненное на оборудовании KAFO CV-9
Поршень
Изделие «Радиатор» выполненное на оборудовании KAFO CV-9
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании KAFO CV-9
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании KAFO CV-9
Тестовая деталь

Производитель

Тайваньская компания KAO FONG MACHINERY CO., LTD (KAFO) — известный производитель фрезерного оборудования как на азиатском и европейском, так и отечественном, российском рынке. Линейка фрезерного оборудования представлена горизонтальными, вертикальными, а также портальными станками, которые в зависимости от индивидуальных потребностей заказчика могут быть доукомплектованы дополнительными опциями.
ТайваньТайвань
Работает с 1968 года.
