Фрезерный обрабатывающий центр портального типа Dekay SG-1190

Высокоскоростной фрезерный обрабатывающий центр портального типа SG-1190. Главный шпиндель изготовлен из высококачественной легированной стали, цементирован и закален. В станке используются импортные высокоточные подшипники главного вала.

Шпиндель станка адаптирован к держателю инструмента с коротким конусом HSK-A63, которые отлично сбалансированы, из-за чего появляется возможность для развития большей скорости вращения инструмента. Имеют большую площадь контакта по конусу и торцу и высокую жесткость в шпинделе, а также позволяют осуществлять точное угловое позиционирование.

Лизинг и кредит

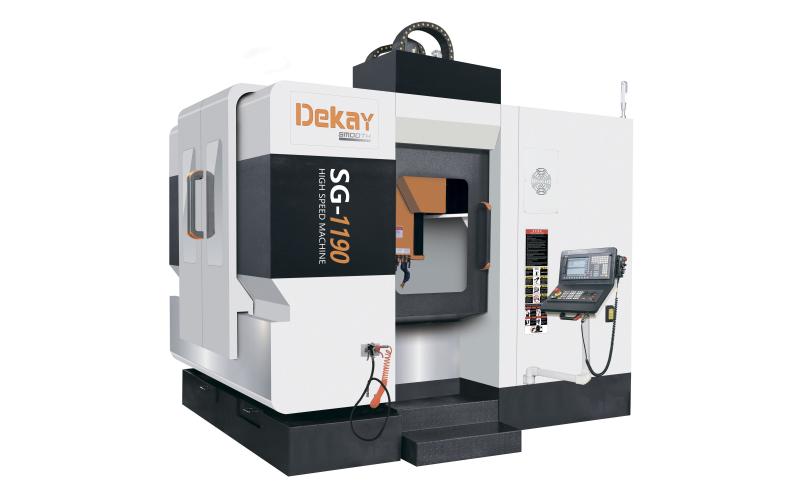

Фрезерный обрабатывающий центр портального типа Dekay SG-1190 Фрезерный обрабатывающий центр портального типа

Технические характеристики
Dekay SG-1190

Направляющие оси X имеют прочную опорную конструкцию, а положение и количество кареток, несущих высокую нагрузку, разумно расположены на каждой роликовой линейной направляющей в соответствии с механическими принципами. Это придает станку высокую жесткость и долговременную стабильную точность.

В системе трансмиссии по осям X/Y/Z используется серводвигатели переменного тока, которые приводят во вращение сверхмощный шариковый винт для реализации линейного возвратно-поступательного движения. Предварительно натянутый шариковый винт обеспечивает лучшую жесткость и стабильность.

Направляющая балки имеет ступенчатую структуру, поперечное сечение балки большое, пролет направляющей большой, расстояние от центра главного вала до поверхности направляющей оси Z короткое. Эта конструкция обладает хорошими сейсмическими характеристиками, высокой жесткостью и хорошей устойчивостью.

Система охлаждения с поддержанием постоянной температуры может эффективно охлаждать систему шпинделя и коробку передач, чтобы обеспечить точность и стабильность.

Характеристики
Система ЧПУ Siemens 828D
Основные размеры обработки
Перемещение по X-оси, мм 1100
Перемещение по Y-оси, мм 900
Перемещение по Z-оси, мм 500
Расстояние от стола до фланца шпинделя, мм 330~830
Расстояние между колоннами, мм 1100
Стол
Габаритные размеры стола, мм 1100×900
Максимальная нагрузка на стол, кг 1500
Т-образные пазы (кол-во × ширина × шаг), мм 5х18х175
Шпиндельный узел
Макс. частота вращения шпинделя, об/мин 15000
Макс. мощность шпинделя, кВт 11,7
Конус шпинделя, тип HSK-A63
Подачи
Быстрая подача по осям X/Y/Z, м/мин 20/20/20
Рабочая подача по осям X/Y/Z, м/мин 10/10/10
Общие сведения
Вес станка, около, кг 8000
Габариты станка, мм 3800x2300x2800
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм1100
Перемещение по оси Y, мм900
Перемещение по оси Z, мм500

Комплектация Dekay SG-1190

Стандартная комплектация
Система ЧПУ Siemens 828D
Функции 3D Симуляция и ShopMill
LCD монитор 15”
Главный шпиндель: HSK-A63, прямой привод, 15000 об/мин, 11,7 кВт
Система охлаждения главного шпинделя с поддержанием постоянной температуры
Направляющие качения роликового типа
Система гидравлики
Система пневматики
Централизованная система смазки
Инструментальный магазин на 20 позиций
Устройство для уборки стружки из рабочей зоны
Внешний конвейер для вывода стружки с тележкой для стружки
Пистолет для воздуха
Пистолет для СОЖ
Смыв стружки с кожухов рабочей зоны СОЖ
Подготовка к подключению 4й оси (поворотного стола)
Освещение рабочей зоны
Трехцветная сигнальная лампа
Набор инструмента для установки и обслуживания станка
Документация к станку
Опциональные комплектующие
Мотор-шпиндель 20000 об/мин, 16 кВт, HSK-A63
Подача СОЖ через шпиндель под давлением 20 Бар
Система вытяжки масляного тумана
Система измерения инструмента (контактная) Renishaw TS27R
Система измерения инструмента (лазерная) Renishaw NC-4
Система измерения заготовки/детали Renishaw OMP-40
Система измерения заготовки/детали Renishaw OMP-60
Инструментальный магазин на 30 позиций
Отделитель масла от СОЖ
Оптические линейки по осям
Кондиционер электрошкафа

Производитель

Ningbo Dekay CNC Machine Tool Co., Ltd. — это известный китайский производитель высококачественных токарных и фрезерных станков с ЧПУ со штаб-квартирой в городе Нинбо. С момента своего основания компания постоянно стремится к инновациям, занимая важное место на рынке как национальное высокотехнологичное предприятие.

Сервисное обслуживание
Dekay SG-1190

Гарантийное обслуживание станка Dekay SG-1190

Мы проводим техническое обслуживание станка Dekay, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
