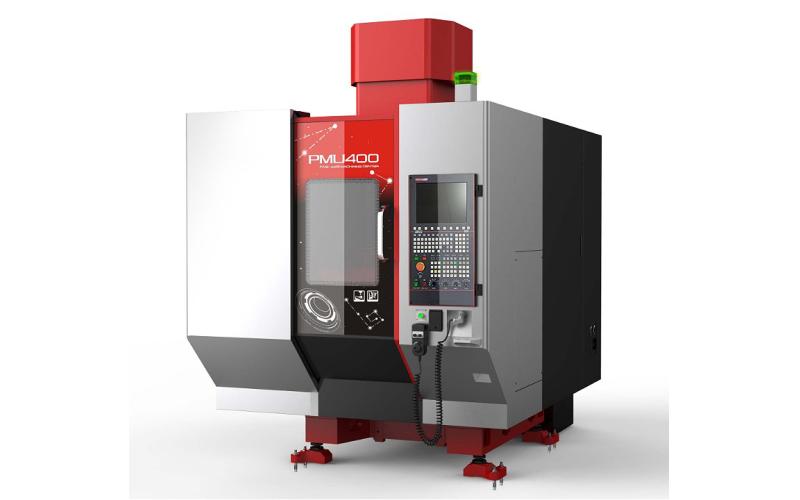

Вертикально-фрезерный обрабатывающий центр с ЧПУ ProTech PMU-400
Пятиосевой вертикально-фрезерный обрабатывающий центр ProTech PMU-400. Высокоскоростной шпиндель, оснащённый высокоточными подшипниками класса P4. Обеспечивает точность, надёжность и повышенную скорость обработки, а наклонно-поворотный стол с поддержкой с двух сторон гарантирует удобный доступ в рабочую зону для оператора и жёсткость конструкции.
Технические характеристики
ProTech PMU-400
Система ЧПУ
| Система ЧПУ | Siemens Sinumerik One / Heidenhain TNC630 |
Основные размеры обработки
| Перемещение по оси X, мм | 460 |
| Перемещение по оси Y, мм | 390 |
| Перемещение по оси Z, мм | 400 |
| Расстояние от стола до фланца шпинделя, мм | 130~530 |
| Расстояние от оси вращения шпинделя до поверхности стола в вертикальном положении, мм | 305 |
| Максимальный диаметр × высота заготовки, мм | 400×400 |
Стол
| Диаметр планшайбы, мм | 400 |
| Максимальная грузоподъёмность стола, кг | 320 |
| Диапазон наклона стола по оси А, град | ±110 |
| Диапазон вращения стола по оси С, град | 360 |
| Скорость наклона по оси A (номинальн./макс.), об/мин | 30/60 |
| Скорость вращения по оси C (номинальн./макс.), об/мин | 100/150 |
Шпиндельный узел
| Мощность шпинделя, кВт | 30/34 |
| Максимальная частота вращения шпинделя, об/мин | 16000 (20000) |
| Конус шпинделя | HSK-A63 (BBT-40) |
| Позиционирование по линейным осям X, Y, Z, мм | не хуже 0,005 на 300 |
Точность
| Повторяемость по линейным осям X, Y, Z, мм | не хуже 0,003 на 300 |
| Позиционирование × повторяемость по угловой оси А, угл. сек. | 10 × 6 |
| Позиционирование × повторяемость по угловой оси C, угл. сек. | 8 × 4 |
Подача
| Быстрая подача по осям X/Y/Z, м/мин | 30 |
| Рабочая подача по осям X/Y/Z, м/мин | 12 |
| Ширина направляющих, мм | 35, 45, 35 |
Инструмент
| Количество позиций | 25 (40, 60) |
| Максимальный диаметр инструмента (одно гнездо), мм | 80/120 |
| Максимальный вес инструмента, мм | 8 |
Общие сведения
| Тип направляющих | роликовые / качения |
| Вес станка, кг | 10000 |
| Габариты станка, мм | 3000х2200х3000 |
Основные параметры
| Наличие ЧПУ | да |
Основные размеры обработки
| Перемещение по оси X, мм | 460 |
| Перемещение по оси Y, мм | 390 |
| Перемещение по оси Z, мм | 400 |
| Тип направляющих | Качения |
Комплектация ProTech PMU-400
Стандартная комплектация
Кабинетное ограждение рабочей зоны
Линейные двигатели на осях X и Y
Полнофункциональная система ЧПУ c LCD монитором диагональю 15 дюймов: Heidenhain TNC 640 или SIEMENS ONE одновременное перемещение по 5 координатам
Разъёмы USB и Ethernet
Функция жесткого нарезания резьбы
Система температурной компенсации осей X/Y/C
Главный шпиндель: встроенный мотор-шпиндель; 20 000 об/ мин; 30/34 кВт, HSK-A63
Система контроля температуры шпинделя
Защита шпинделя от перегрузки
Функция продувки шпинделя сжатым воздухом при смене инструмента
Система подачи СОЖ (4 Бар) и сжатого воздуха
Оптические линейки на осях X, Y, Z и высокоточные энкодеры на осях A и C
Пистолет с СОЖ
Пистолет со сжатым воздухом
Инструментальный магазин на 25 позиций
Система автоматической смазки
Функция блокировки двери станка во время обработки
Конвейер для стружки
Светодиодное освещение рабочей зоны
Трехцветная сигнальная лампа
Кондиционер для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Документация для станка и системы ЧПУ
Опциональные комплектующие
Замена инструментального магазина на 60 позиционный
Система подачи СОЖ через шпиндель 20 Бар с отдельным баком и фильтром
Система подачи СОЖ через шпиндель 50 Бар с отдельным баком и фильтром
Вытяжка паров СОЖ с фильтром
Получаемые изделия
Кронштейн
Лопатка
Поршень
Радиатор
Тестовая деталь
Тестовая деталь
