Вертикально-фрезерный обрабатывающий центр KAFO SV-1000

Фрезерный обрабатывающий центр SV–1000 — бюджетное решение в линейке фрезерного оборудования Kafo. Все оси станка оснащены прецизионными роликовыми линейными направляющими. Это обеспечивает высокую скорость обработки и отличную производительность. Шпиндель станка имеет скорость 12 000 об/мин благодаря типу передачи через торцеонную муфту — прямой привод.

Лизинг и кредит

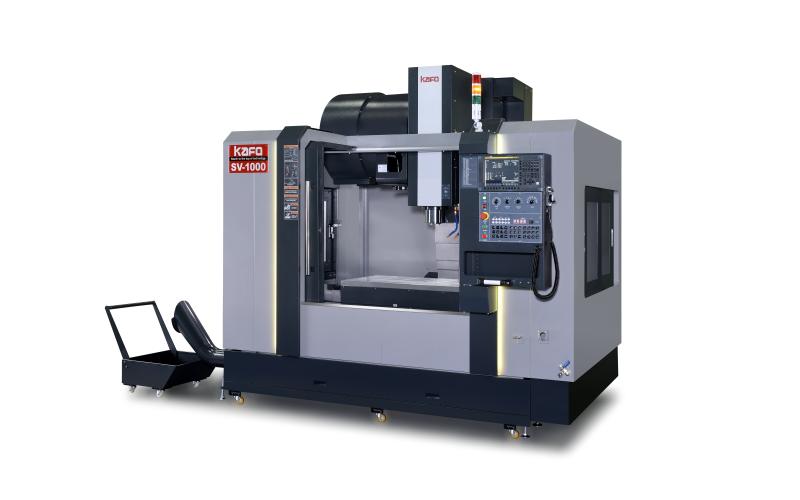

Вертикально-фрезерный обрабатывающий центр KAFO SV-1000 Вертикально-фрезерный обрабатывающий центр

Технические характеристики
KAFO SV-1000

Станина станка, колонна, головка шпинделя, поперечные салазки и стол анализируются и оптимизируются с помощью FEM-тестов. Такая конструкция обеспечивает высокую стабильность и жесткость при резке, а выбор центральной системы охлаждения через шарико-винтовую пару снижает тепловую компенсацию и повышает точность.

Контактные поверхности колонны и станины зачищены вручную для обеспечения точной сборки и прочности конструкции.

Высокоточный шариковый винт с двумя гайками обеспечивает превосходную жесткость при резании, точность обработки.

Характеристики
Система ЧПУ FANUC 0i-MF Plus
Основные размеры обработки
Перемещение по X-оси, мм 1020
Перемещение по Y-оси, мм 520
Перемещение по Z-оси, мм 640
Расстояние от стола до фланца шпинделя, мм 100~740
Стол
Габаритные размеры стола, мм 1150×520
Максимальная нагрузка на стол, кг 600
Т-образные столы (кол-во × ширина × шаг) 5×18×100
Шпиндельный узел
Тип передачи вращения Прямой
Мощность шпинделя, кВт  ноя.15
Максимальная частота вращения шпинделя, об/мин 12000
Конус шпинделя BBT-40
Подачи
Быстрая подача по осям “X”, “Y”, “Z”, м/мин 36/36/36
Рабочая подача на все оси, м/мин 01.окт
Инструментальный магазин
Тип исполнения Барабан
Количество позиций (шт.) 24
Макс. диаметр инструмента/через одно гнездо, мм 75/150
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 7
Требования к подключениям
Электропотребление, кВА 20
Необходимое давление сжатого воздуха, МПа 0,6
Общие сведения
Объем бака СОЖ, литр 365
Тип направляющих Качения роликовые
Габариты станка (ДхШхВ), мм 3833×3002×2897
Вес станка, кг 5500
Основные размеры обработки
Перемещение по оси X, мм1020
Перемещение по оси Y, мм520
Перемещение по оси Z, мм640
Тип направляющихКачения

Комплектация KAFO SV-1000

Стандартная комплектация
Система ЧПУ FANUC 0i-M
AICCII (200 блоков предосмотра)
Цветной LCD монитор 10,4” и дополнительный пульт с маховиком
Привод Fanuc Alpha для главного шпинделя
Полное ограждение рабочей зоны
Шпиндель: BBT-40, 12 000 об/мин (прямая передача), a12/12000i (11/15 кВт)
Система охлаждения шпинделя
Система подачи СОЖ
Магазин инструментальный на 24 позиции
Манипулятор для смены инструмента
Система автоматической смазки
Телескопическая защита направляющих и ШВП на 3 оси
Бак для стружки
Масляный сепаратор
Пистолет для СОЖ
Освещение рабочей зоны LED
Трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Трансформатор
Документация на станок

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании KAFO SV-1000
Кронштейн
Изделие «Лопатка» выполненное на оборудовании KAFO SV-1000
Лопатка
Изделие «Поршень» выполненное на оборудовании KAFO SV-1000
Поршень
Изделие «Радиатор» выполненное на оборудовании KAFO SV-1000
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании KAFO SV-1000
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании KAFO SV-1000
Тестовая деталь

Производитель

Тайваньская компания KAO FONG MACHINERY CO., LTD (KAFO) — известный производитель фрезерного оборудования как на азиатском и европейском, так и отечественном, российском рынке. Линейка фрезерного оборудования представлена горизонтальными, вертикальными, а также портальными станками, которые в зависимости от индивидуальных потребностей заказчика могут быть доукомплектованы дополнительными опциями.
ТайваньТайвань
Работает с 1968 года.
Что нужно знать о KAFO?

Сервисное обслуживание
KAFO SV-1000

Гарантийное обслуживание станка KAFO SV-1000

Мы проводим техническое обслуживание станка KAFO, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
