Вертикально-фрезерный обрабатывающий центр KAFO VMC-1370

Вертикально-фрезерный обрабатывающий центр повышенной жесткости VMC-1370 предназначен для выполнения силовых видов обработки. В конструкции применяются направляющие скольжения, а также мощный высокомоментный шпиндель.

Лизинг и кредит

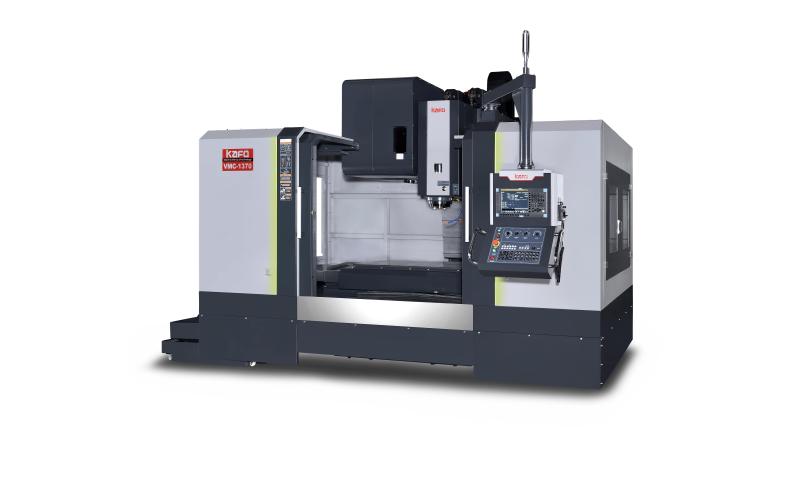

KAFO VMC-1370 Вертикально-фрезерный обрабатывающий центр

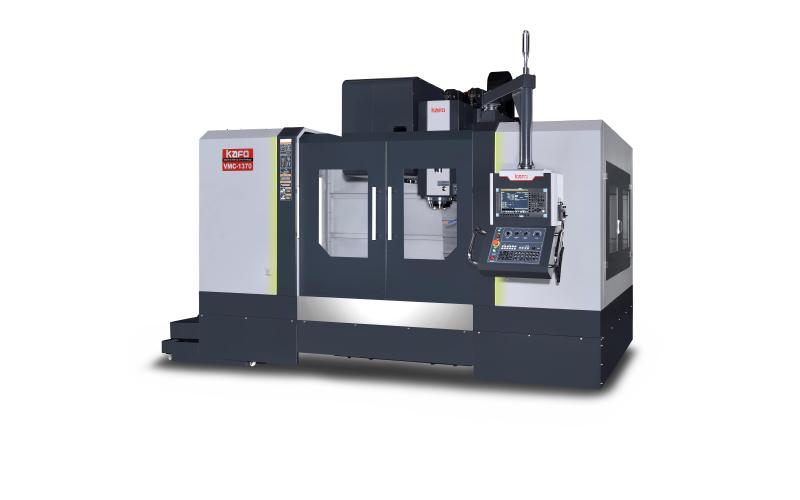

KAFO VMC-1370 Вертикально-фрезерный обрабатывающий центр

Технические характеристики
KAFO VMC-1370

Основное предназначение станков серии VMC — силовая обработка металла. Устанавливаемые на оборудовании шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Характеристики
Основные размеры обработки
X-ось, мм 1400
Y-ось, мм 700
Z-ось, мм 700
Растояние от фланца шпинделя до стола, мм 200 - 900
Растояние от оси шпинделя до колонны, мм 750
Стол
Габаритные размеры, мм 1500×700
Максимальная нагрузка на стол, кг 1500
Т-образные пазы (кол-во × ширина × шаг) 5×18×125
Шпиндельный узел
Скорость вращения шпинделя, об/мин 6000
Тип передачи вращения, тип редуктор
Конус шпинделя BT50
Мощность (пост./30 мин.), кВт 15/18,5
Диаметр подшипника, мм Ø90
Направляющие (X,Y/Z), тип скольжения
Подачи
Скорость холостого хода по осям (X/Y/Z), м/мин 24/24/20
Рабочая подача по всем осям, м/мин 10
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 105/210
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 15
Система ЧПУ FANUC 0i-M
Вес станка, кг 12700
Электропотребление, кВА 35
Габариты станка (ДхШхВ), мм 4707×3870×3325
Основные размеры обработки
Перемещение по оси X, мм1400
Перемещение по оси Y, мм700
Перемещение по оси Z, мм700
Тип направляющихКачения

Комплектация KAFO VMC-1370

Стандартная комплектация
Система ЧПУ FANUC 0i-M
Цветной LCD монитор 10,4
Полное ограждение рабочей зоны
Магазин инструментальный на 24 позиции
Манипулятор для смены инструмента
Система охлаждения шпинделя
Жесткое нарезание резьбы
Система автоматической смазки
Система подачи СОЖ
Телескопическая защита направляющих и ШВП на 3 оси
Устройство для уборки стружки шнекового типа
Тележка для стружки
Масляный сепаратор
Освещение рабочей зоны LED
Трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Подготовка к подключению 4-й оси
Трансформатор
Документация на станок

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании KAFO VMC-1370
Кронштейн
Изделие «Лопатка» выполненное на оборудовании KAFO VMC-1370
Лопатка
Изделие «Поршень» выполненное на оборудовании KAFO VMC-1370
Поршень
Изделие «Радиатор» выполненное на оборудовании KAFO VMC-1370
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании KAFO VMC-1370
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании KAFO VMC-1370
Тестовая деталь

Производитель

Тайваньская компания KAO FONG MACHINERY CO., LTD (KAFO) — известный производитель фрезерного оборудования как на азиатском и европейском, так и отечественном, российском рынке. Линейка фрезерного оборудования представлена горизонтальными, вертикальными, а также портальными станками, которые в зависимости от индивидуальных потребностей заказчика могут быть доукомплектованы дополнительными опциями.
ТайваньТайвань
Работает с 1968 года.
