ACCUWAY
UL-20

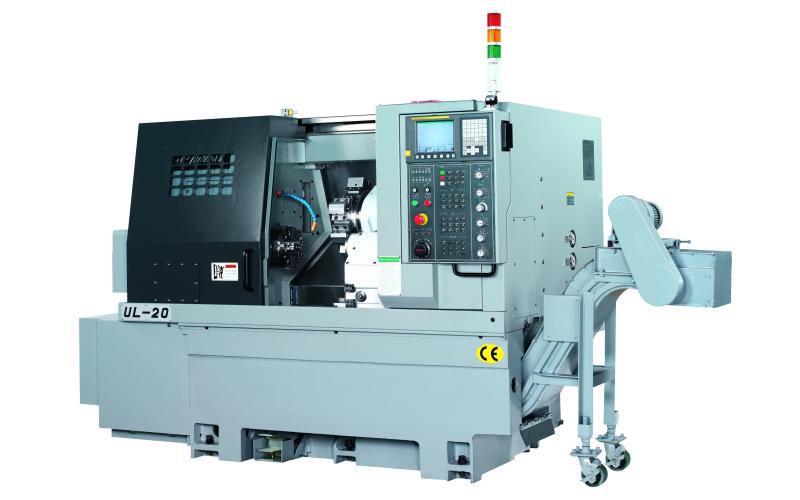

ACCUWAY UL-20
ACCUWAY UL-20
Распечатать

Технические
характеристики

Характеристики
Система ЧПУ FANUC 0i-TC
Максимальный Ø устанавливаемой детали до станины, мм 455
Максимальный Ø устанавливаемой детали до суппорта, мм 260
Максимальный обрабатываемый Ø, мм 330
Максимальная длина, мм 600
Фланец шпинделя, ASA A2-6
Ø патрона, мм 210
Отверстие в шпинделе, мм 62
Частота вращения шпинделя, об/мин 4500
Мощность шпинделя (пост./30 мин), кВт 11/15
Ø прутка, мм 52
Ход по оси Z, мм 350
Ход по оси X, мм 175
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 20
Количество инструмента (опция) 8 (12)
Сечение державки резца (опция), мм 25 (20)
Максимальный Ø осевого инструмента (опция), мм 32 (40)
Ход корпуса задней бабки, мм 400
Ход пиноли, мм 150
Ø пиноли, мм 70
Конус MT4
Размеры в плане, м 2,4×1,3
Высота, м 1,6
Вес, кг 3500

Комплектация

Стандартная комплектация
 трехкулачковый патрон Strong с гидроцилиндром;
 система ЧПУ FANUC 0i-TC;
 монитор цветной 8.4" LCD;
 интерфейс RS-232;
 револьверная головка с гидравлическим приводом;
 набор оснастки из резцедержателей и прижимных планок для револьверной головки;
 теплообменник для электрошкафа;
 гидравлическая станция;
 система подачи СОЖ (4 бар);
 полное ограждение X/Z осей;
 система автоматической смазки;
 трехцветная сигнализация режимов работы станка;
 конвейер для стружки и тележка для стружки;
 стандартный набор комплекта сырых и закаленных кулачков;
 инструмент для установки станка;
 инструкции по эксплуатации на английском и русском языке;
 инструкции по программированию Fanuc
Опциональные комплектующие
 замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
 цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
 замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
 замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
 замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
 приводная револьверная головка VDI-30 + C-ось;
 устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
 автоматическая дверь;
 трансформатор;
 интерфейс для загрузочного устройства DH-65;
 загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
 загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
 деталеуловитель;
 конвейер для готовых деталей;
 кондиционер для электрического шкафа;
 отделитель масляного тумана;
 отделитель масла от СОЖ

Производитель

Компания ACCUWAY является современным производством токарного и фрезерного оборудования с ЧПУ, протестированым по стандарту ISO9001. Ключевыми преимуществами оборудования ACCUWAY является монолитные чугуные станины, корпуса передней и задней бабок, супорта и корпуса револьверных головок, использование направляющих скольжения, а также использование ШВП и подшипников высокого качества.

ТайваньТайвань
Работает с 1986 года.
