Токарный обрабатывающий центр ProTech IS-023MY

Name: Токарный обрабатывающий центр ProTech IS-023MY
Brand: ProTech
Rating: 5 (193 reviews)

Токарно-фрезерный обрабатывающий центр IS-023 МY. Позволяет выполнять как токарную, так и фрезерную обработку деталей по 4 осям одновременно. Характеризуется компактностью размеров, низкой ценой и высокой точностью.

Лизинг и кредит

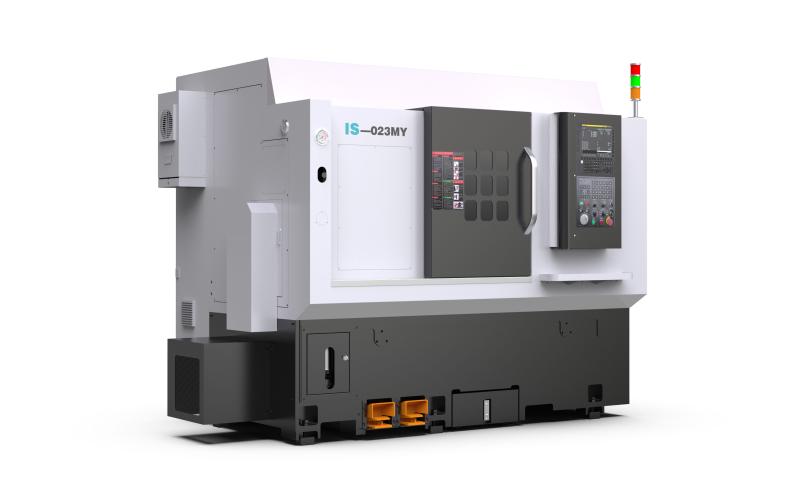

Токарный обрабатывающий центр ProTech IS-023MY Токарный обрабатывающий центр

Технические характеристики
ProTech IS-023MY

Токарный станок с ЧПУ IS-023 МY на направляющих качения. Отличается высокой скоростью перемещения по осям и жесткостью, достаточной для обработки большинства популярных материалов.

Все сопрягаемые поверхности конструкции оборудования подвергаются операциям ручного шабрения. Это обеспечивает максимально жесткую конструкцию станка. Модель IS-023 МY в базовой комплектации снабжена ленточным конвейером для уборки стружки, обеспечивающим её удаление с высокой производительностью.

Характеристики

Система ЧПУ

Fanuc 0i-TF Plus

ГАБАРИТЫ РАБОЧЕЙ ЗОНЫ

Максимальный диаметр над станиной, мм	500
Макс. Ø обработки, мм	280
Макс. длина обработки, мм	500

ГЛАВНЫЙ ШПИНДЕЛЬ

Тип привода	ременный
Фланец шпинделя	A2-6
Диаметр трехкулачкового патрона, дюйм	8
Максимальная скорость вращения шпинделя, об/мин	4 000
Мощность сервомотора шпинделя <пост./30 мин>, кВт	11/15
Макс. Ø прутка, мм	52

ЗАДНЯЯ БАБКА

Способ управления	ручная
Способ перемещения	зацепление за суппорт РГ
Тип пиноли	гидравлический
Посадка под задний центр	конус Морзе №4
Диаметр пиноли, мм	70
Ход пиноли, мм	100

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Ход по оси Z, мм	530
Ход по оси X, мм	200
Ход по оси Y, мм	±40
Скорость холостого хода по оси Z, м/мин	30
Скорость холостого хода по оси X, м/мин	24
Рабочая подача по всем осям, м/мин	10

ТОЧНОСТЬ

Позиционирование, мм	±0,005
Повторяемость, мм	±0,003
Дискретность оси С, градус	0,001

РЕВОЛЬВЕРНАЯ ГОЛОВА

Система крепления инструмента	BMT-55
Механизм вращения	сервомотор
Механизм фиксации	гидравлический тормоз
Количество инструмента, шт.	12
Сечение державки токарного инструмента, мм	25×25
Сечение державки расточного инструмента, мм	40
Тип цанг в приводных блоках	ER-32
Мощность приводного инструмента <пост./30 мин>, кВт	2,2/3,7
Макс. скорость вращения приводного инструмента, об/мин	4 000
ПРОЧИЕ ДАННЫЕ
Требования к подключаемой электросети, В/Гц	380 / 50
Электропотребление, кВА	30
Объем бака СОЖ, л	~100
Вес станка без конвейера для стружки, кг	4500
Длина станка без учета конвейера для стружки, мм	2700
Ширина станка, мм	1800
Высота станка, мм	1900

Основные параметры

Мощность шпинделя, кВт

11/15

Основные размеры обработки

Макс. Ø обработки, мм	280
Макс. длина обработки, мм	500
Макс. Ø прутка, мм	52

Комплектация ProTech IS-023MY

Стандартная комплектация

Литая чугунная наклоненная станина, усиленная ребрами жесткости

Линейные направляющие качения

Кабинетное ограждение рабочей зоны

Система ЧПУ Fanuc 0i-TF Plus (тип 5) с диагональю монитора 10,4 дюйма

Главный шпиндель с ременным типом привода 11/15 кВт (Fanuc Beta iIP 22/8000)

Гидростанция

Гидравлический трехкулачковый патрон диаметром 8 дюймов на главном шпинделе

Ручная задняя бабка с гидравлической пинолью

Педаль для управления патроном и задней бабкой

Револьверная голова с болтовой посадкой под держатели инструмента ВМТ-55

Комплект блоков держателей инструмента

Теплообменник электрошкафа

Система подачи СОЖ (~4 Бар)

Защита для направляющих и ШВП

Система автоматической смазки

Освещение рабочей зоны

Трехцветная сигнальная лампа

Ленточный конвейер для уборки стружки

Наклоняемая тележка для стружки на колесиках

Инструмент для установки и обслуживания станка

Опоры и нивелировочные болты

Опциональные комплектующие

Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i

Контактная система измерения инструмента Renishaw

Отделитель масла от СОЖ

Пистолеты для СОЖ и сжатого воздуха

Система подачи СОЖ 10 / 20 – Бар

Автоматический податчик прутка (барфидер) длиной 1 200 мм
