Автоматический ленточнопильный станок колонного типа ProTech BS-9080NC

Автоматический ленточнопильный станок колонного типа. Обладает высокой жесткостью, т. к. конструкция состоит из 2х колонн. Станок рассчитан на промышленное использование. Имеет оборудование и систему управления для работы в автоматическом режиме. Панель управления PLC-контроллер (упрощенная система ЧПУ) позволяет выполнять до 9 различных операций, рассчитанных на серийное производство. Конструкция предназначена для выполнения полного цикла обработки круглых заготовок.

Лизинг и кредит

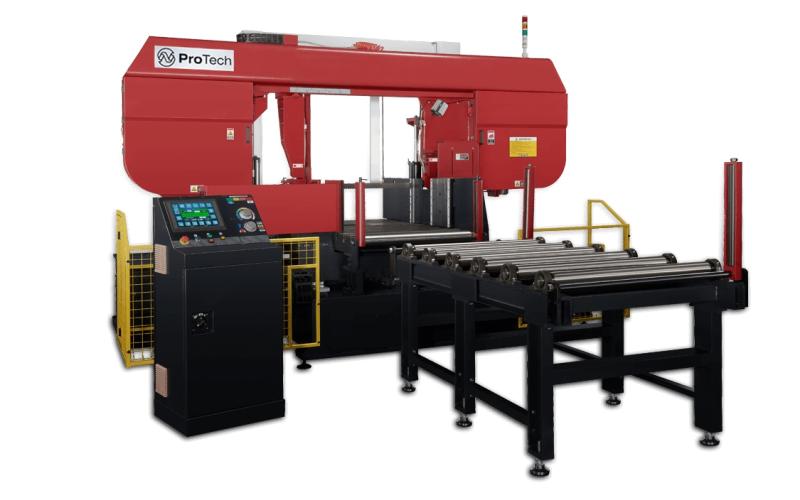

Автоматический ленточнопильный станок колонного типа ProTech BS-9080NC Автоматический ленточнопильный станок колонного типа

Технические характеристики
ProTech BS-9080NC

Портальные автоматические станки данной группы предназначены для распиловки крупногабаритных полнотелых и профильных заготовок (прокат, тавровые балки, швеллера, и др.) под прямым углом. Двухколонная жесткая конструкция на линейных направляющих минимизирует вибрации при пилении и позволяет резать заготовки на больших скоростях без потери перпендикулярности реза, а также увеличивает стойкость полотна в сравнении со станками маятникового типа.

Автоматическая подача заготовки в зону реза по программе позволяет максимально увеличить производительность и минимизировать ошибки оператора.

Характеристики
Резка круга 90°, мм 800
Резка прямоугольника под 90°, мм 800×900
Минимальный зажимаемый диаметр резки, мм 300
Минимальный размер отрезаемой части, мм 20 (10 – при переналадке пластин тисков)
Скорость полотна, м/мин 25 ~ 85
Точность подачи заготовки 0,1 мм на 400 мм (шаг перехвата тисков)
Мощность главного двигателя, кВт 7,5
Мощность гидравлического мотора, кВт 3,7
Мощность двигателя помпы СОЖ, кВт 0,38
Размер полотна, мм 54×1,6×8900
Натяжение полотна Гидравлическое
Бак СОЖ, л 200
Бак гидравлического масла, л 120
Ход тисков, мм 400
Высота стола, мм 920
Вес, кг 11100
Упаковочные размеры (Д×Ш×В), мм 4700×2320×2400

Комплектация ProTech BS-9080NC

Стандартная комплектация
Геликоидальный редуктор (планетарного типа).
Автоматический транспортер для удаления стружки.
Выносной пульт оператора.
Программируемое логическое устройство управления (PLC) всех электрических и гидравлических функций с цветным сенсорным дисплеем и 3D-анимацией на русском языке.
Автоматическая гидравлическая система натяжения полотна.
Детектор хода полотна с автоматическим отключением станка при обрыве полотна или его заклинивании.
Сверхпрецизионная система подачи пильной рамы на линейных направляющих.
Автоматическая система возврата пильной рамы с возможностью контроля высоты ее поднятия при помощи магнитного датчика.
Стабилизаторы полотна (правый / левый) с подшипниками и твердосплавными направляющими с гидравлическим зажимом.
Система подачи СОЖ через блоки твердосплавных направляющих и в зону реза.
Кронштейн левого стабилизатора полотна с гидроприводом и гидравлическим замком.
Плавное регулирование скорости полотна.
Возвратно-поступательная система автоматической подачи заготовки при помощи двойных гидравлических тисков.
Рабочий стол.
Двойные подвижные гидротиски с углом наклона стола.
Двухуровневое регулирование подачи пильной рамы.
Датчик контроля увода полотна.
Датчик контроля отсутствия заготовки.
Щетка с приводом для очистки полотна.
Установленное биметаллическое пильное полотно М 42.
Лампа освещения рабочей зоны
Набор инструмента.
Инструкция по эксплуатации на русском языке.
Опциональные комплектующие
Рольганги неприводные / приводные

Получаемые изделия

Изделие «Двутавровая балка» выполненное на оборудовании ProTech BS-9080NC
Двутавровая балка
Изделие «Латунный пруток» выполненное на оборудовании ProTech BS-9080NC
Латунный пруток
Изделие «Медный пруток» выполненное на оборудовании ProTech BS-9080NC
Медный пруток
Изделие «Поковка» выполненное на оборудовании ProTech BS-9080NC
Поковка
Изделие «Трубы» выполненное на оборудовании ProTech BS-9080NC
Трубы
Изделие «Уголок» выполненное на оборудовании ProTech BS-9080NC
Уголок
Изделие «Швеллер» выполненное на оборудовании ProTech BS-9080NC
Швеллер

Видеоматериалы

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech BS-9080NC

Гарантийное обслуживание станка ProTech BS-9080NC

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
