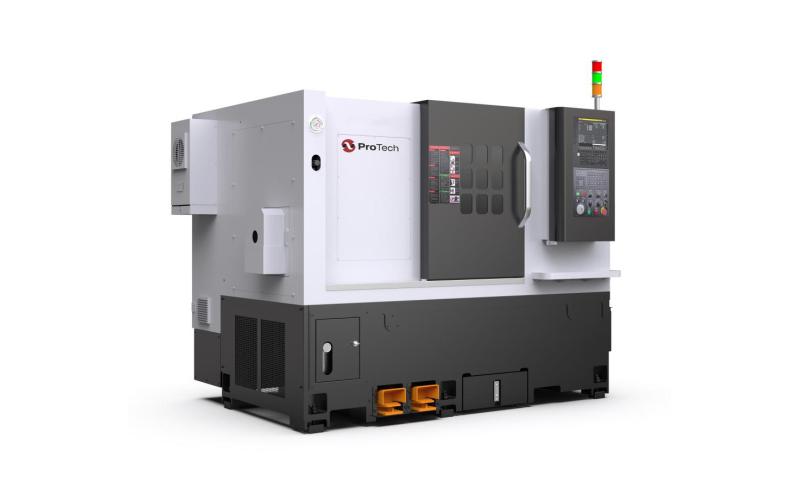

Токарный станок с ЧПУ на направляющих качения ProTech IS-025

Отличается высокой скоростью, точностью и жёсткостью, а также доступной ценой!

Технические характеристики
ProTech IS-025

Токарный станок с ЧПУ IS-025 на направляющих качения отличается высокой скоростью перемещения по осям и жёсткостью, достаточной для обработки большинства популярных материалов.

Все сопрягаемые поверхности конструкции оборудования подвергаются операциям ручного шабрения. Это обеспечивает максимально жёсткую конструкцию станка.

Модель IS-025 в базовой комплектации снабжена ленточным конвейером для уборки стружки, обеспечивающим её удаление с высокой производительностью.

Система ЧПУ

Fanuc 0i-TF Plus

Габариты рабочей зоны

Максимальный диаметр над станиной, мм	500
Макс. Ø обработки, мм	320
Макс. длина обработки, мм	500

Главный шпиндель

Тип привода	ременный
Фланец шпинделя, мм	A2-8
Диаметр трехкулачкового патрона, дюйм	10
Максимальная скорость вращения шпинделя, об/мин	3500
Мощность сервомотора шпинделя, кВт	15/18,5
Макс. Ø прутка, мм	72

Задняя бабка

Способ управления	программируемая
Способ перемещения	ручной
Тип пиноли	гидравлический
Посадка под задний центр	конус Морзе №4
Диаметр пиноли, мм	70
Ход пиноли	100

Перемещения и подачи

Ход по оси Z, мм	600
Ход по оси X, мм	210
Скорость холостого хода по оси Z, м/мин	30
Скорость холостого хода по оси X, м/мин	24
Рабочая подача по всем осям, м/мин	10

Точность

Позиционирование, мм	±0,004
Повторяемость, мм	±0,0025

Револьверная голова

Система крепления инструмента	BMT-55
Механизм вращения	сервомотор
Механизм фиксации	гидравлический тормоз
Количество инструмента, шт	12
Сечение державки токарного инструмента, мм	25×25
Сечение державки расточного инструмента, мм	40

Прочие данные

Вес станка, кг	3950
Длина станка без учета конвейера для стружки, мм	2700
Ширина станка, мм	1720
Высота станка, мм	1700

Основные параметры

Мощность шпинделя, кВт

15/18,5

Основные размеры обработки

Макс. Ø обработки, мм	320
Макс. длина обработки, мм	500
Макс. Ø прутка, мм	72

Комплектация ProTech IS-025

Стандартная комплектация

Литая чугунная наклоненная станина, усиленная ребрами жесткости

Линейные направляющие качения

Кабинетное ограждение рабочей зоны

Система ЧПУ Fanuc 0i-TF Plus (тип 5) с диагональю монитора 10,4 дюйма

Главный шпиндель с ременным типом привода 11/15 кВт (Fanuc Beta iIP 22/8000)

Гидростанция

Гидравлический трехкулачковый патрон диаметром 8 дюймов на главном шпинделе

Ручная задняя бабка с гидравлической пинолью

Педаль для управления патроном и задней бабкой

Револьверная голова с болтовой посадкой под держатели инструмента ВМТ-55

Комплект блоков держателей инструмента

Теплообменник электрошкафа

Система подачи СОЖ (~4 Бар)

Защита для направляющих и ШВП

Система автоматической смазки

Освещение рабочей зоны

Трехцветная сигнальная лампа

Ленточный конвейер для уборки стружки

Наклоняемая тележка для стружки на колесиках

Инструмент для установки и обслуживания станка

Опоры и нивелировочные болты

Документация к станку и системе ЧПУ

Опциональные комплектующие

Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i

Контактная система измерения инструмента Renishaw

Отделитель масла от СОЖ

Пистолеты для СОЖ и сжатого воздуха

Система подачи СОЖ 10 / 20 – Бар

Автоматический податчик прутка (барфидер) длиной 1 200 мм
