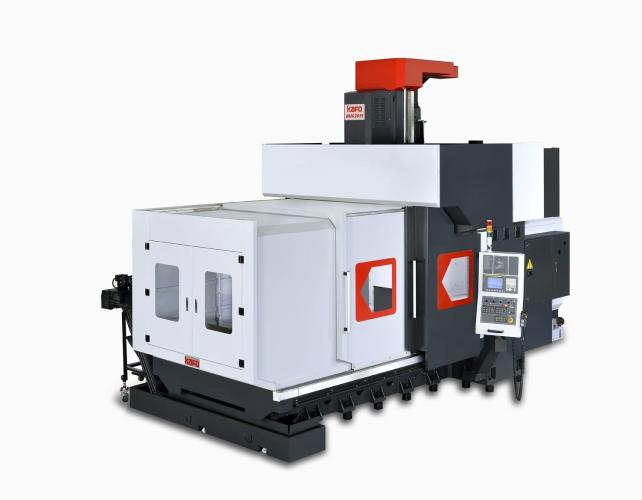

Портальный вертикально-фрезерный обрабатывающий центр KAFO BMC-2015

Вертикально-фрезерный обрабатывающий центр портального типа с фиксированной колонной BMC-2015. Рамная конструкция с правильными размерами обеспечивает отличную жесткость и демпфирующую способность, а система привода и механизмы перемещения гарантируют высокую точность и отличные динамические характеристики.

Лизинг и кредит

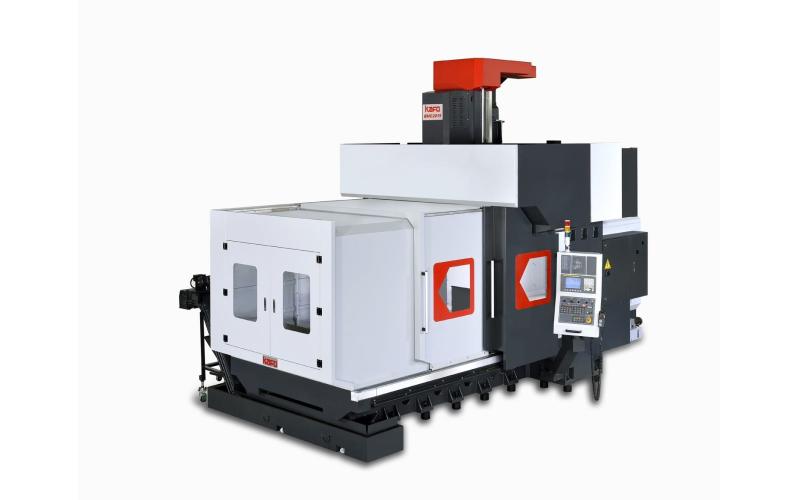

KAFO BMC-2015 Портальный вертикально-фрезерный обрабатывающий центр

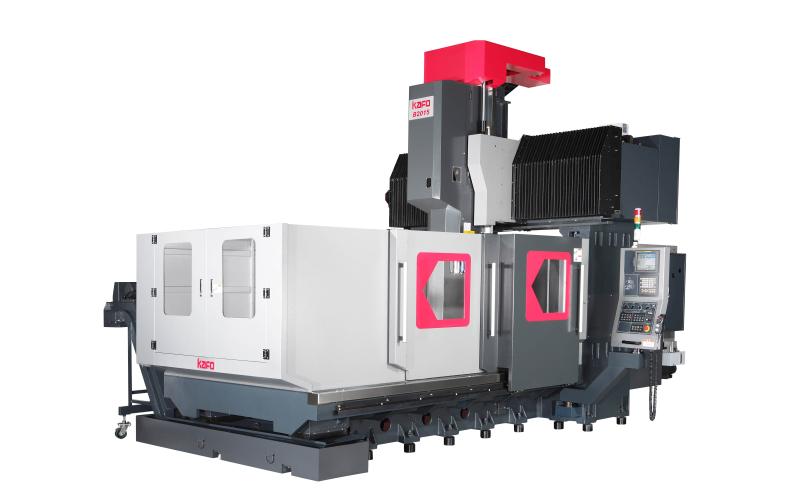

KAFO BMC-2015 Портальный вертикально-фрезерный обрабатывающий центр

Технические характеристики
KAFO BMC-2015

Вся конструкция рассчитана с использованием передового программного обеспечения и проанализирована по методу конечных элементов (FEM) для соответствия требованиям жесткости и демпфирования для контроля динамического поведения машины.

В системах подачи по осям X и Y используются линейные направляющие роликового типа, которые отличаются устойчивостью к тяжелым нагрузкам, быстрым динамическим откликом и низким коэффициентом трения. Благодаря гидравлической сбалансированной системе станок может экономить не менее 50% энергопотребления.

Характеристики
Основные размеры обработки
X-ось, мм 3100
Y-ось, мм 1200
Z-ось, мм 800
Расстояние от фланца шпинделя до стола, мм 200 - 1000
Расстояние от оси шпинделя до колонны, мм 1350
Стол
Габаритные размеры, мм 3000×1100
Максимальная нагрузка на стол, кг 5000
Т-образные пазы (кол-во × ширина × шаг) 22×7×160
Шпиндельный узел
Скорость вращения шпинделя, об/мин 6000
Тип передачи вращения, тип редуктор
Конус шпинделя BBT50
Мощность (пост./30 мин.), кВт 15/18,5
Диаметр подшипника, мм Ø100
Направляющие (X,Y/Z), тип роликовые / скольжения
Подачи
Скорость холостого хода по осям (X/Y/Z), м/мин 20/20/15
Рабочая подача по всем осям, м/мин 10
Инструментальный магазин
Тип исполнения цепной
Количество позиций, шт 30
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 125/215
Макс. длина инструмента, мм 400
Макс. вес инструмента, кг 20
Система ЧПУ FANUC 0i-M
Вес станка, кг 25500
Электропотребление, кВА 35
Габариты станка (ДхШхВ), мм 8040×4230×4340
Основные размеры обработки
Перемещение по оси X, мм2100
Перемещение по оси Y, мм1500
Перемещение по оси Z, мм800
Тип направляющихКачения

Комплектация KAFO BMC-2015

Стандартная комплектация
Цельнолитая чугунная станина с усиленными ребрами жесткости
Система ЧПУ Fanuc 0i-MF Plus, цветной TFT дисплей 10,4
Функция AICC II с предосмотром 200 блоков программы
Шпиндель 15/18,5 кВт, редуктор, 6000 об/мин, BBT-50
Система масляной термостабилизации шпинделя
Воздушный обдув шпинделя
Инструментальный магазин на 30 позиций
Система автоматической смазки направляющих
Система подачи СОЖ
Устройство для уборки стружки с тележкой
Заградительные экраны рабочей зоны
Освещение рабочей зоны и трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Трансформатор
Функция M30 Автоотключение
Маслоотделитель
Документация к станку и системе ЧПУ

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании KAFO BMC-2015
Кронштейн
Изделие «Лопатка» выполненное на оборудовании KAFO BMC-2015
Лопатка
Изделие «Поршень» выполненное на оборудовании KAFO BMC-2015
Поршень
Изделие «Радиатор» выполненное на оборудовании KAFO BMC-2015
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании KAFO BMC-2015
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании KAFO BMC-2015
Тестовая деталь

Производитель

Тайваньская компания KAO FONG MACHINERY CO., LTD (KAFO) — известный производитель фрезерного оборудования как на азиатском и европейском, так и отечественном, российском рынке. Линейка фрезерного оборудования представлена горизонтальными, вертикальными, а также портальными станками, которые в зависимости от индивидуальных потребностей заказчика могут быть доукомплектованы дополнительными опциями.
ТайваньТайвань
Работает с 1968 года.
