Токарно-фрезерный обрабатывающий центр ProTech IS-400YS

Токарно-фрезерный обрабатывающий центр ProTech IS-400YS хорошо справляется с обработкой деталей типа «тел вращения», требующих как токарной, так и фрезерной обработки с обеих сторон — в том числе в автоматическом режиме.

Лизинг и кредит

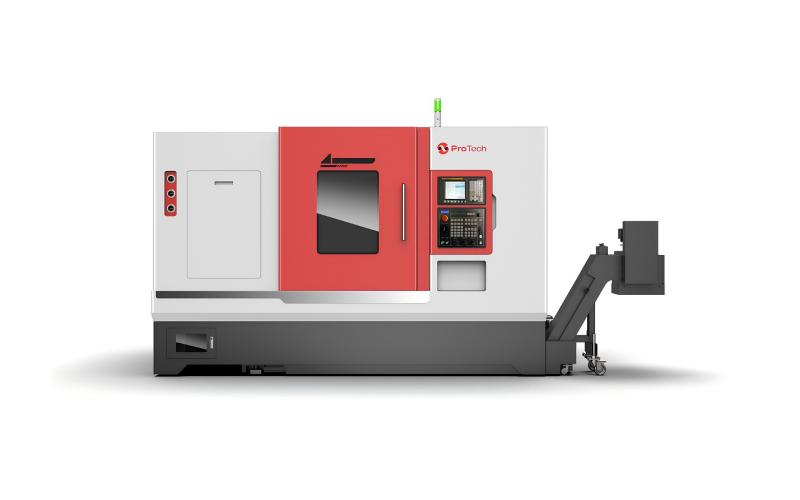

Токарно-фрезерный обрабатывающий центр ProTech IS-400YS Токарно-фрезерный обрабатывающий центр

Технические характеристики
ProTech IS-400YS

Данное оборудование даже в базовой комплектации оснащено мотор-шпинделями как на главном, так и на противошпинделе. А это — самый технологичный тип передачи вращения от мотора на шпиндель с максимально возможным КПД.

Также заслуживают внимания впечатляющие технические характеристики револьверной головы: мотор Fanuc серии Alpha, мощность приводного инструмента — 5,5 кВт, скорость вращения — 6000 об/мин.

Управляется станок системой ЧПУ Fanuc 0i-TF Plus, хорошо зарекомендовавшей себя и известной операторам.

Система ЧПУ

Fanuc 0i-TF Plus

Габариты рабочей зоны

Максимальный диаметр над станиной, мм	670
Макс. Ø обработки, мм	380
Макс. длина обработки, мм	400

Главный шпиндель

Тип привода	мотор-шпиндель
Фланец шпинделя, мм	A2-6
Диаметр трехкулачкового патрона, дюйм	8 (10)
Максимальная скорость вращения шпинделя, об/мин	4500
Мощность сервомотора шпинделя, кВт	33
Макс. Ø прутка, мм	52

Противошпиндель

Тип привода	мотор-шпиндель
Фланец шпинделя	A2-5
Диаметр трехкулачкового патрона, дюйм	6 (8)
Максимальная скорость вращения шпинделя, об/мин	5000
Мощность сервомотора шпинделя , кВт	24
Максимальный диаметр прутка, мм	45

Перемещения и подачи

Ход по оси Z, мм	500
Ход по оси X, мм	205
Ход по оси Y, мм	±50
Ход по оси S, мм	570
Скорость холостого хода по оси X,Z,Y,S, м/мин	24/24/8/24

Точность

Позиционирование, мм	±0,005
Повторяемость, мм	±0,003

Револьверная голова

Система крепления инструмента	BMT-55
Механизм вращения	сервомотор
Механизм фиксации	гидравлический тормоз
Количество инструмента, шт	12
Сечение державки токарного инструмента, мм	25×25
Сечение державки расточного инструмента, мм	40
Тип цанг в приводных блоках	ER-32
Мощность приводного инструмента, кВт	3,7/5,5
Макс. скорость вращения приводного инструмента, об/мин	6000

Прочие данные

Вес станка, кг	5200
Длина станка без учета конвейера для стружки, мм	2750
Ширина станка, мм	2450
Высота станка, мм	2070

Основные параметры

Мощность шпинделя, кВт

Основные размеры обработки

Макс. Ø обработки, мм	380
Макс. длина обработки, мм	400
Макс. Ø прутка, мм	52

Комплектация ProTech IS-400YS

Стандартная комплектация

Литая чугунная наклоненная станина, усиленная ребрами жесткости

Линейные направляющие качения

Кабинетное ограждение рабочей зоны

Система ЧПУ Fanuc 0i-TF Plus (тип 5) с диагональю монитора 10,4 дюйма

Главный шпиндель с ременным типом привода 11/15 кВт (Fanuc Beta iIP 22/8000)

Гидростанция

Гидравлический трехкулачковый патрон диаметром 8 дюймов на главном шпинделе

Ручная задняя бабка с гидравлической пинолью

Педаль для управления патроном и задней бабкой

Револьверная голова с болтовой посадкой под держатели инструмента ВМТ-55

Комплект блоков держателей инструмента

Теплообменник электрошкафа

Система подачи СОЖ (~4 Бар)

Защита для направляющих и ШВП

Система автоматической смазки

Освещение рабочей зоны

Трехцветная сигнальная лампа

Ленточный конвейер для уборки стружки

Наклоняемая тележка для стружки на колесиках

Инструмент для установки и обслуживания станка

Опоры и нивелировочные болты

Документация к станку и системе ЧПУ

Опциональные комплектующие

Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i

Контактная система измерения инструмента Renishaw

Отделитель масла от СОЖ

Пистолеты для СОЖ и сжатого воздуха

Система подачи СОЖ 10 / 20 – Бар

Автоматический податчик прутка (барфидер) длиной 1 200 мм
