Takisawa
LA-250

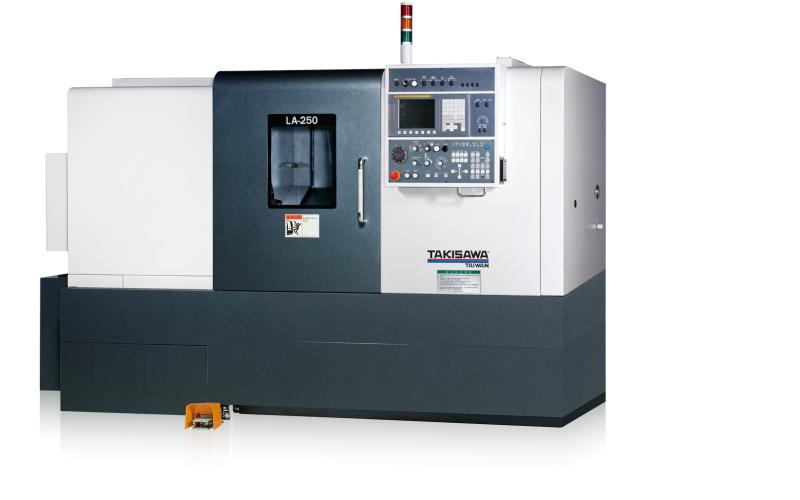

Takisawa LA-250
Takisawa LA-250
Самая продаваемая модель в линейки производителя Takisawa Тайвань. Максимальный диаметр точения 254 мм, максимальная длина обработки 765 мм.
Распечатать

Технические
характеристики

Самая продаваемая модель в линейки производителя Takisawa Тайвань. Максимальный диаметр точения 254 мм, максимальная длина обработки 765 мм. Цельнолитое исполнение наклонной станины в сочетании с направляюшими скольжения и мощной револьверной головкой позволяют производить обработку большинства труднообрабатываемых сталей и сплавов и достигать высокой точности обработки. Передача крутящего момента от двигателя к шпинделю может быть реализована как через ременную передачу, так и через редуктор, в зависимости от технологической задачи заказчика.

Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 580
Максимальный диаметр обработки, мм 450
Стандартный диаметр обработки, мм 254
Максимальная обрабатываемая длина, мм 765
Основной шпиндель
Фланец шпинделя А2-8
Диаметр патрона, мм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 3000 (3500)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Диаметр прутка, мм 75
Диаметр подшипника, мм 120
Задняя бабка
Перемещение, мм 680
Диаметр пиноли, мм 110
Ход пиноли, мм 150
Конус МТ5
Перемещения
Z-ось, мм 800
X-ось, мм 255
Подачи
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 16
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Общие данные
Размеры в плане, м 2,9×2,0
Высота, м 1,8
Вес, кг 4800
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм450
Максимальная обрабатываемая длина, мм765
Макс. Ø обработки, мм580
Макс. длина обработки, мм765
Макс. Ø прутка, мм75

Комплектация

Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
система контроля измерения и контроля износа инструмента
увеличение проходного отверстия в тяговой трубе с 75 до 90 мм
обдув шпинделя
Fanuc 0i-TD + LCD монитор
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор  (коробка передач)
Fanuc 0i-TD + LCD монитор (коробка передач)
Fanuc 0i-TD MGi + LCD монитор (коробка передач)
устройство автоматической подачи прутка

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.
