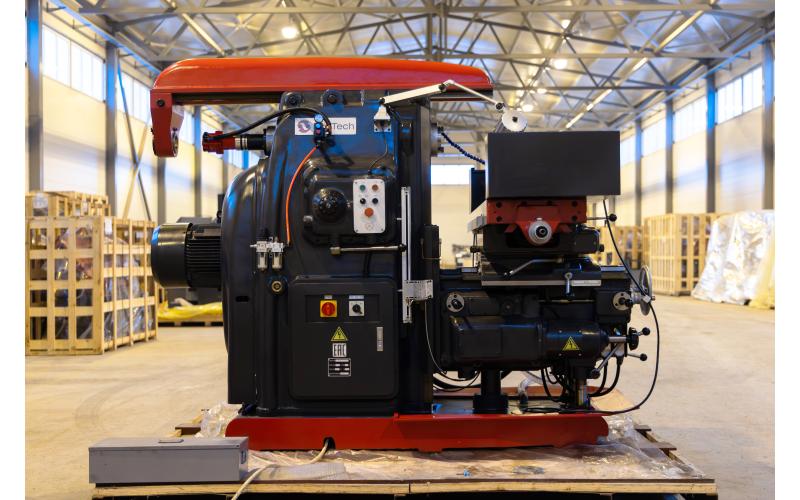

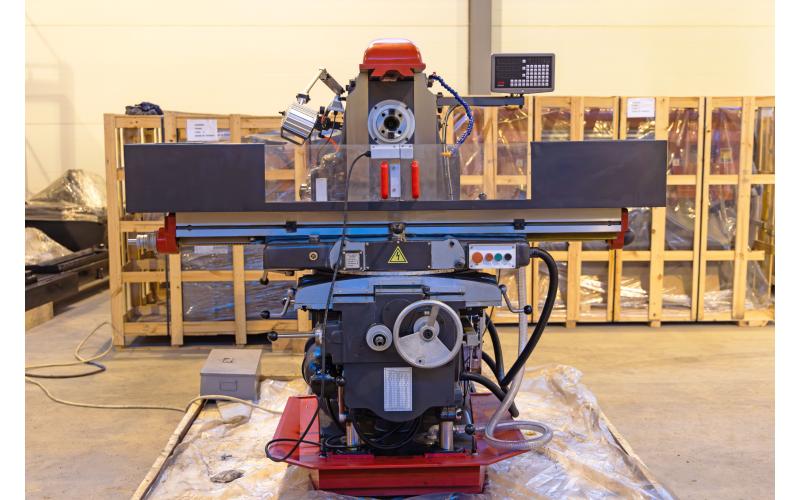

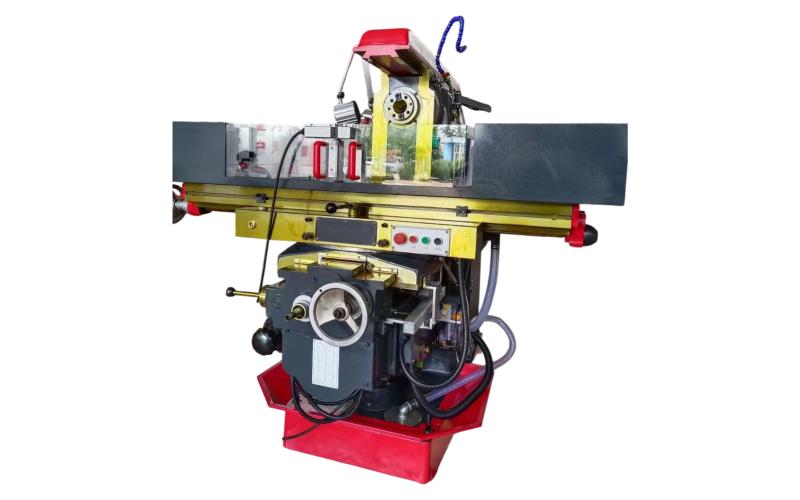

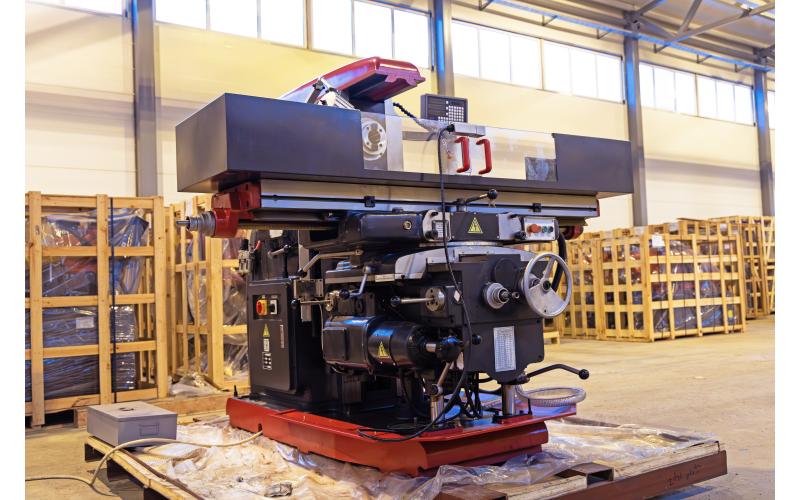

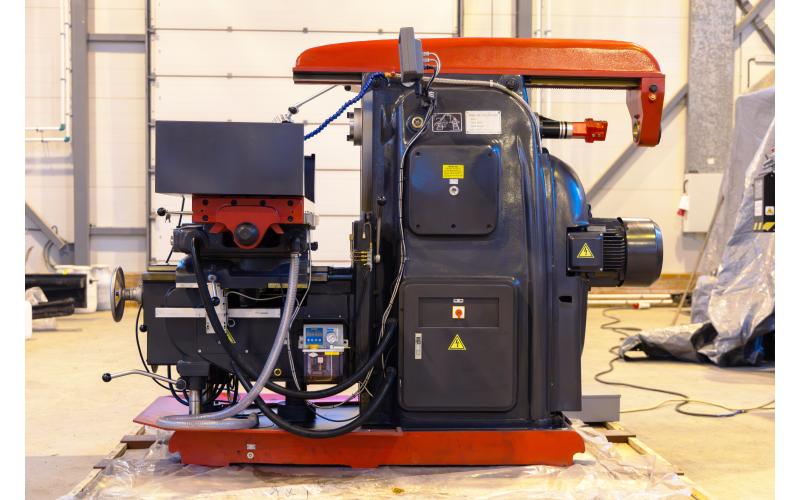

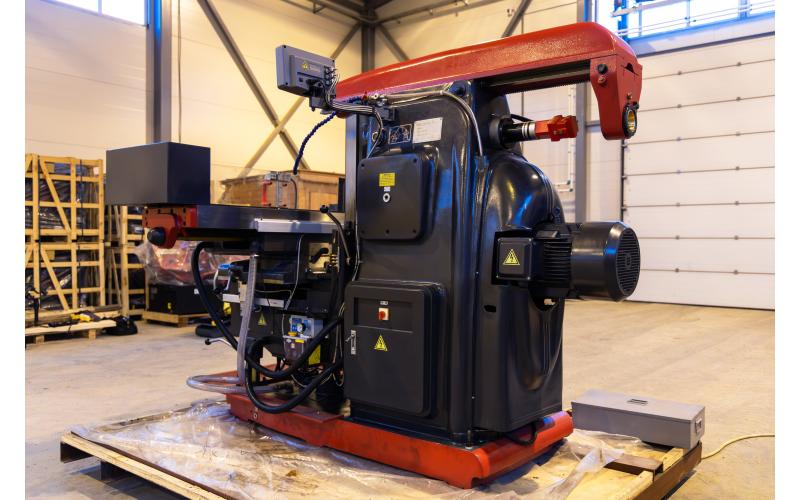

Универсальный фрезерный станок ProTech UMH-1332

Горизонтально-фрезерный станок ProTech UMH-1332. Рабочий стол 1325×320 (мм) с высокой грузоподъемностью имеет систему перемещения по всем трем осям. Это позволяет обрабатывать различные металлы и сплавы.
Для максимального исключения вибраций при черновой обработке массивных заготовок на станке предусмотрена функция механического зажима по осям. Это дает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей.

Лизинг и кредит

Универсальный фрезерный станок ProTech UMH-1332 Универсальный фрезерный станок

Технические характеристики
ProTech UMH-1332

Модель предназначена для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами.

Поддерживающая серьга, расположенная на хоботе, может перемещаться по направляющим скольжения, имея тип «ласточкин хвост». Это дает возможность использования горизонтальной оправки различной длины.

Высокая жесткость и усиленная конструкция позволяют обрабатывать детали весом до 500 кг. с высокой точностью и производительностью. Этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.

Характеристики

Размер стола, мм	1325 х 320
Макс. нагрузка, кг	500
Ширина Т-образного паза, мм	(3) 18 x 70
Ход стола по оси X и Y (ручной/механический), мм	700/680 х 255/240
Перемещение по оси Z, мм	410/390
Расстояние от шпинделя до стола (ось Z), мм	30 ÷ 440
Расстояние от центра стола до вертикальной направляющей колонны, мм	215 ÷ 470
Расстояние от оси шпинделя до консоли, мм	155
Макс. угол поворота стола	±45°
Диапазон скоростей подачи стола по оси X, мм/мин	23,5 ÷ 1180
Диапазон скоростей подачи стола по оси Y, мм/мин	23,5 ÷ 1180
Диапазон скоростей подачи стола по оси Z, мм/мин	8 ÷ 394
Конус шпинделя	ISO 50
Частота вращения шпинделя, об/мин	30 ÷ 1500 (18 скоростей)
Мощность двигателя, кВт	7,5
Напряжение сети, В	400
Габариты, мм	2294х1770х1790
Масса, кг	2850 / 3110

Комплектация ProTech UMH-1332

Стандартная комплектация

Хобот с 2мя серьгами и направляющими скольжения

Горизонтальный шпиндель (конус ISO 50) с мощностью 7,5 кВт

Устройство цифровой индикации УЦИ (3 оси)

Рабочий стол 1325х320 (мм) с Т-образными пазами и поворотом +/- 45 градусов

Панель управления скоростью

Переходная оправка для торцевой фрезеровки ISO50 / Ø40

Оправка для горизонтального фрезерования – 2 шт.

Лампа освещения рабочей зоны

Деревянная упаковка

Инструмент для обслуживания станка

Инструкция по эксплуатации (в электронном или печатном виде)

Опциональные комплектующие

Установка привода ЩВП на перемещение стола (на заводе)

Патрон цанговый ISO50 DIN2080 P/P H80 ER40

Комплект цанг 23 PINZE (4-26) DIN6499

Оправка ISO50 DIN2080 P/F FISSO H45 D22

Оправка ISO50 DIN2080 P/F FISSO H45 D27

Оправка ISO50 DIN2080 P/F FISSO H50 D32

Оправка ISO50 DIN2080 H60, H65, H70 CM2 PUNTE

Оправка ISO50 DIN2080 H60 CM2, CM3, CM4 FRESE

Крепёжное приспособление / тиски / токарный патрон с основанием на фрезерный стол/ поворотный стол

Комплект крепёжных элементов СК-16

Монтажный блок для крепления инструмента ETL-50

Набор сверл 138N/25 KIT 1-13 X0.5 HSS

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Тайвань
