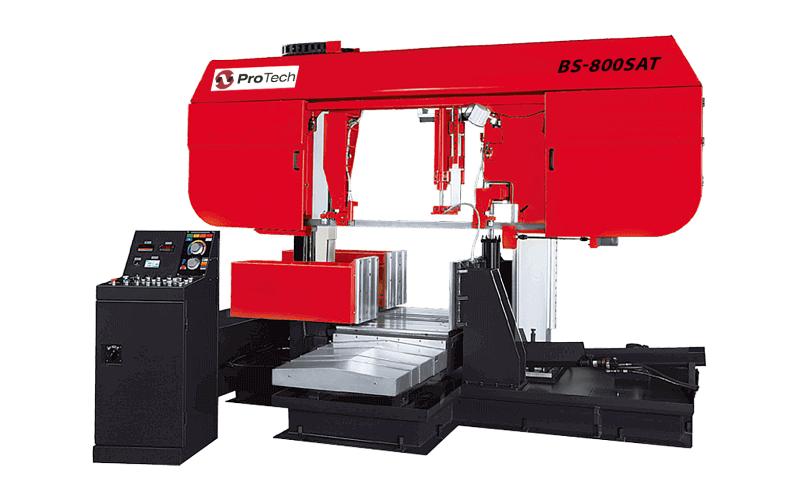

Полуавтоматический ленточнопильный станок колонного типа
ProTech BS-800SАT

Ленточнопильное оборудование
ProTech BS-800SАT

Модель ProTech BS-800SAT применяется для пиления круглых заготовок большого диаметра до 800 мм, прямоугольных заготовок с большой площадью сечения. Перемещение пильной рамы осуществляется по двум колоннам — линейным направляющим. Данная конструкция минимизирует вибрации при пилении, что позволяет резать заготовки на больших скоростях, не теряя перпендикулярность реза, а также увеличивает стойкость полотна в сравнении со станками маятникового типа.

Лизинг и кредит

Технические
характеристики

Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления. Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие рамы по окончанию резания, работу тисков и их регулировку усилия. Подвижный моторизованный стол панцирного типа подаёт заготовку в зону резания. Данный стол перемещается на линейных направляющих при помощи гидроцилиндра. Станок производит резку только под прямым углом. Для облегчения работы оператора станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол.

Ленточнопильный станок имеет мощный электродвигатель — 7,5. Установлен редуктор геликоидального (планетарного) типа, который выдает КПД до 90%. Это существенно выше, чем КПД редукторов червячного типа. Скорость движения полотна регулируется в диапазоне 20–85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону. Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 градусов к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и твердосплавных направляющих предотвращает увод полотна, повышают точность реза.

Характеристики
Режим работы станка  полуавтоматический
Тиски гидравлические
Регулировка подачи гидроцилиндр
Регулировка скорости инвертор
Максимальные размеры заготовки круг, мм 800
Максимальные размеры заготовки квадрат, мм 800×800
Скорость полотна, м/мин. 20 ~ 85
Мощность двигателя Привод полотна, кВт 7,5
Мощность двигателя Гидронасос, кВт 2,2
Мощность двигателя Насос охлаждения, кВт 0,2
Длина стола, мм 620
Емкость бака СОЖ, л 160
Емкость бака гидравлического масла, л 90
Размер полотна, мм 8300×54×1,6
Натяжение полотна Гидравлическое
Вес, кг 7300/7600
Площадь установки (Д×Ш), мм 4300×2100

Комплектация

Стандартная комплектация
Детектор хода и разрыва полотна
Редуктор геликоидального (планетарного) типа
Автоматическая гидравлическая система натяжения полотна
Щетка с приводом для очистки полотна
Шланг очистки машины с системой подвода смазочно-охлаждающей жидкости
Подача СОЖ через блоки твердосплавных направляющих
Сверхпретизионная система подачи пильной рамы на линейных направляющих
Автоматическая система возврата пильной рамы с возможностью контроля высоты ее поднятия
Световой проектор для индикации линии распила
Стабилизаторы полотна (правый / левый) с подшипниками и твердосплавными направляющими с гидравлическим зажимом
Ролик с гидроподъемом и ручной подачей заготовки в зону реза
Кронштейн левого стабилизатора полотна с гидроприводом и гидравлическим замком
Автоматический транспортер для уборки стружки
Плавная регулировка скорости полотна (инвертер) с цифровым отображением текущей скорости (тахометр)
Набор инструмента для оператора
Биметаллическое ленточное полотно М42
Инструкция по эксплуатации на русском языке
Контроль глубины пропила (ручная настройка – концевой выключатель + линейка)
Двухуровневая регулировка скорости подачи пильной рамы (грубо / точно)
Подающий стол с защитой направляющих
Двойные гидравлические тиски с регулировкой усилия давления
Датчик контроля увода полотна
Выносной пульт управления
Сенсорный дисплей с отображением всех параметров станка
Опциональные комплектующие
Рольганг неприводной / приводной
Ленточное полотно 8300×54×1,6
Канистра СОЖ Виттол-100, 20 л. (концентрат)
