Универсальный фрезерный станок ProTech UMT-8545

Модель предназначена для различных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении.
Наличие горизонтального и вертикального рабочего стола существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.

Лизинг и кредит

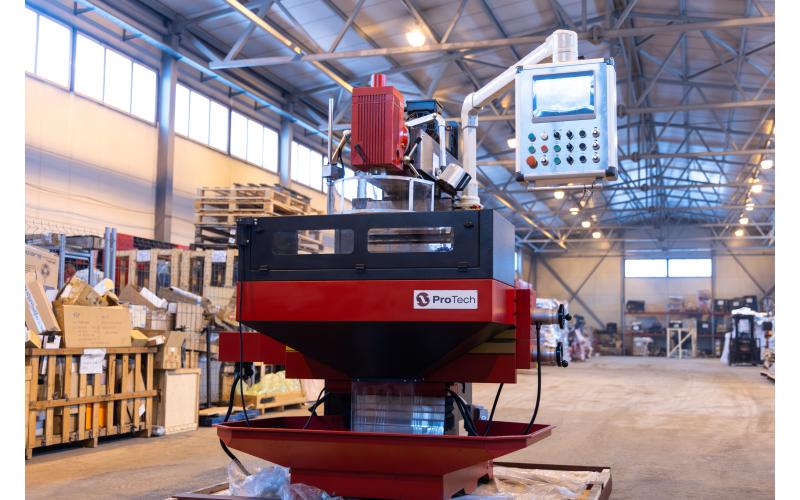

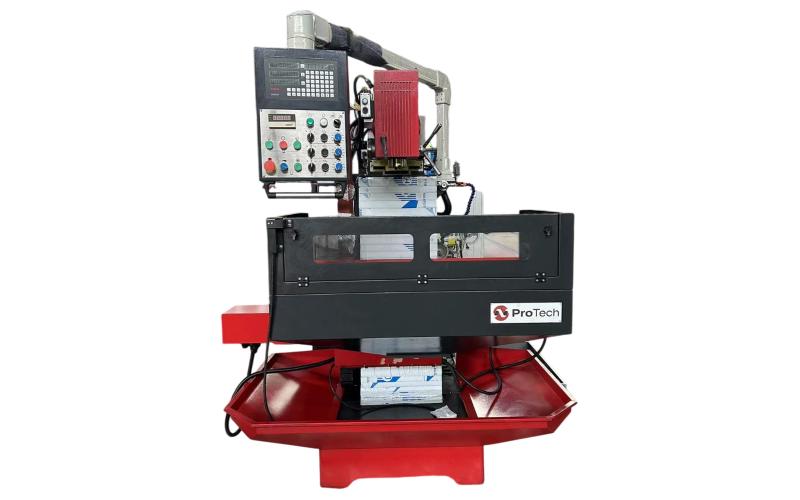

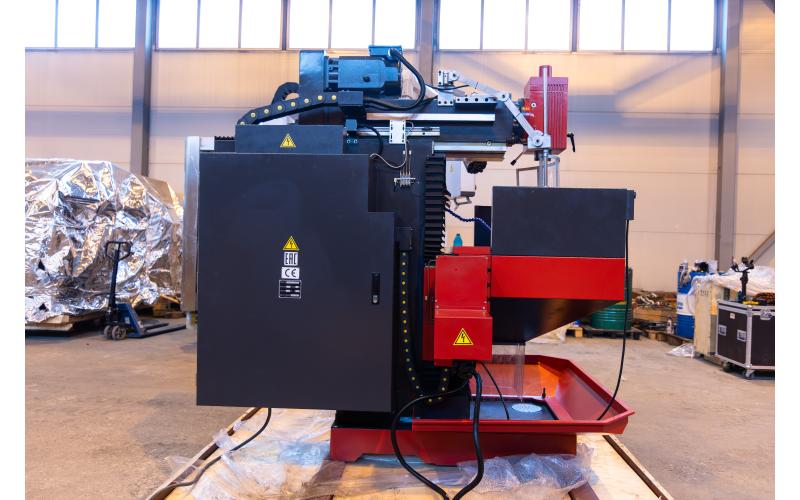

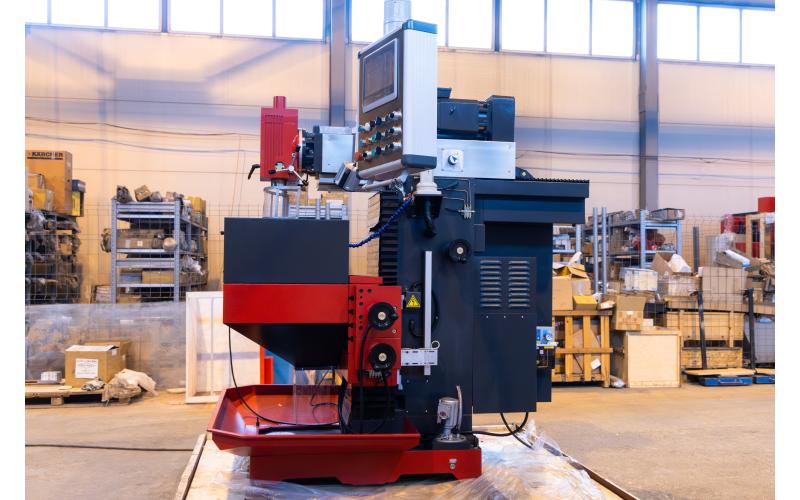

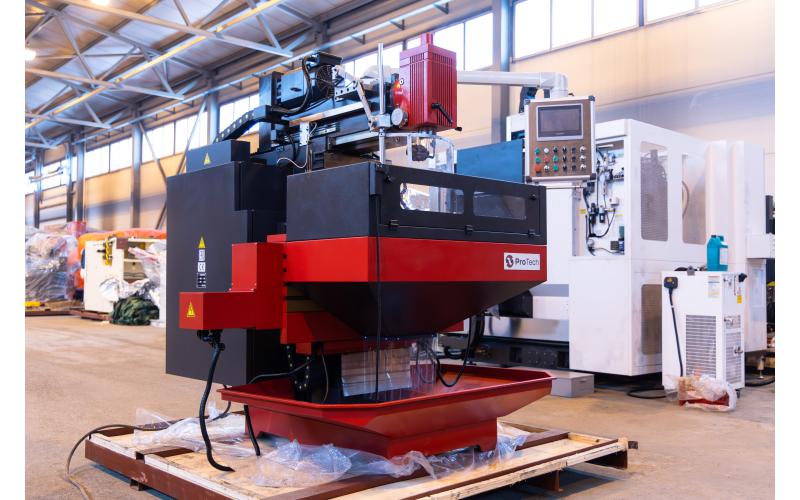

Универсальный фрезерный станок ProTech UMT-8545 Универсальный фрезерный станок

Технические характеристики
ProTech UMT-8545

Тяжелая конструкция станины исключает вибрацию. Двигатель главного привода мощностью 3,7кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин. Система перемещений организована c помощью сервоприводов и ШВП по осям X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты с подходящим крутящим моментом. Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.

Характеристики
Напряжение, В 380
Размер горизонтального стола, мм 850х450
Размер вертикального стола, мм 1190х250
Ширина Т-образного паза горизонтального стола, мм 7х14х63
Ширина Т-образного паза вертикального стола, мм 3х14х63
Ход стола по оси X и Y, мм 600x450
Максимальная нагрузка на стол, кг 300
Ход стола по оси Z, мм 450
Частота вращения вертикального шпинделя, об/мин 40-2000
Конус шпинделя NT 40
Автоматическая подача по оси Х, Y, Z, мм/мин 10-1000
Ускоренное перемещение стола, мм/мин 1200
Расстояние от вертикального шпинделя до стола, мм 50-450
Расстояние от вертикального шпинделя до колонны, мм 180-580
Расстояние от горизонтального шпинделя до стола, мм 145-545
Ход пиноли шпинделя, мм 60
Мощность двигателя, кВт 5,5
Крутящий момент серводвигателя по осям X, Y, Z, Нм 10 / 10 / 15
Длина, мм 1600
Ширина, мм 1800
Высота, мм 2000
Масса, мм 1750

Комплектация ProTech UMT-8545

Стандартная комплектация
Автоматическая масляная смазка;
Электрический шкаф с компонентами CE Schneider Electric;
Электронный маховик;
Оправка горизонтального шпинделя Φ-16,22,27,32мм (без шпоночного паза);
Оправки переходные на MT 1, 2, 3;
Цанговый патрон с цангами 6шт;
Панель управления;
Система подачи СОЖ;
УЦИ – устройство цифровой индикации,
Лоток для сбора стружки;
Наружная оправочная опора для горизонтального фрезерования;
Лампа освещения рабочей зоны;
Защитная крышка стола и шпинделя;
Инструкция по эксплуатации;
Виброопоры – 1 компл.
Опциональные комплектующие
Цанговый патрон MTB3-ER32-70, 2 шт.
Комплект цанг ER32x11 (4,5,6,8,10,12,13,15,16,18,20 мм) ,2 комплекта
Цанговый патрон MTB5-ER40-82, 2 шт. - по запросу
Комплект цанг ER40x15 (4,5,6,8,10,12,13,15,16,18,20,21,22,25,26), 2 комплекта
Универсальная делительная головка BS-2, 2 шт.

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.
