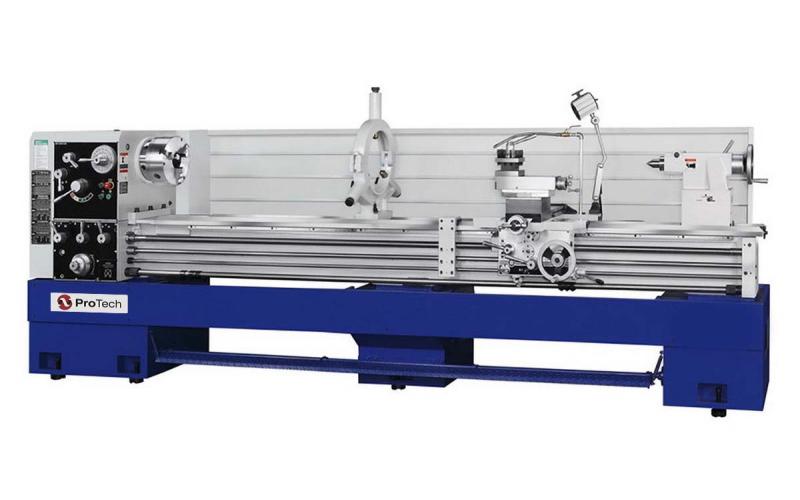

Токарно-винторезный станок ProTech LM-21120

Универсальный токарный станок ProTech LM-21120 на цельнолитой чугунной станине. Направляющие станины подвергнуты закалке ТВЧ и высокоточной шлифовке. Направляющие подвижных органов станка имеют специальное покрытие Turcite-B и тщательно отшабрены.

Лизинг и кредит
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок
Токарно-винторезный станок ProTech LM-21120 Токарно-винторезный станок

Технические характеристики
ProTech LM-21120

Токарный универсальный станок ProTech LM-21120 используется в таких отраслях, как энергетика, авиакосмическая сфера, автомобилестроение, железная дорога, оборонная и бумажная промышленность.

Характеристики
Высота центров, мм 270
Максимальный диаметр обработки над станиной, мм 540
Максимальный диаметр обработки над суппортом, мм 360
Расстояние между центрами, мм 3000
Шпиндель
Диаметр 3-х кулачкового патрона, дюйм 10 (12)*
Конус шпинделя D1-8 (А1-11*)
Диаметр отверстия шпинделя, мм 85 (105*)
Частота вращения(18 ступеней), об/мин 25-1545 (23 – 1293*)
Суппорт
Поперечное перемещение, мм 330
Перемещение верхних салазок суппорта, мм 150
Резцедержатель
Количество инструментальных позиций 4
Длина хвостовика резца, мм 125
Сечение хвостовика резца, мм 25*25
Задняя бабка
Отверстие пиноли задней бабки, мм 75
Перемещение пиноли, мм 170
Конус пиноли MT #5
Станина
Ширина станины, мм 350
Шаги нарезаемой резьбы
Ходовой винт, ниток/дюйм/ мм/шаг 4/6
Метрическая резьба, мм/шаг 0,5 – 7 (24 позиции)
Дюймовая резьба, ниток/дюйм 4 – 56 (36 позиций)
Модульная резьба, М 0,25 – 3,5 (16 позиций)
Питчевая резьба, Р 8 – 112 (36 позиций)
Подача
Продольная подача, мм/об 0,06 – 0,88
Поперечная подача, мм/об 0,03 – 0,44
Двигатель
Электродвигатель главного движения, кВт 11,25
Электродвигатель насоса охлаждения, кВт 0,1
Параметры сети, В 380 (50Гц)
Масса и габариты станка
Длина, мм 4370
Ширина, мм 1200
Высота, мм 1700
Масса (нетто) в базе комплектации, кг 2700

Комплектация ProTech LM-21120

Стандартная комплектация
Литая чугунная станина;
Задняя бабка с вращающейся пинолью;
Электромагнитный тормоз шпинделя;
3х кулачковый самоцентрирующийся патрон10” (тип SK) отверстие 89мм;
Защита ходового винта;
Защитный экран патрона;
Задний брызговик во всю длину станка;
Защита от стружки и охлаждающей жидкости на суппорте;
Быстрое перемещение по оси Z;
Мощность двигателя 11,25 кВт;
Резцедержка на 4 позиции;
Система автоматической смазки;
Система подачи СОЖ;
Инструмент для установки и обслуживания станка, центральная втулка 1шт, центр – 2шт;
Задний вращающийся центр МТ5;
Соответствие CE стандарту;
Галогеновая лампа;
Руководство по эксплуатации;
Деревянная герметичная упаковка.
Опциональные комплектующие
Патрон 12” 3х кулачковый самоцентрирующийся (отверстие 105мм);
4х кулачковый патрон 12” шпинделя типа D1-8;
4х кулачковый патрон 16” шпинделя типа D1-8;
4х кулачковый патрон 20” шпинделя типа D1-8;
Планшайба размером 17”;
Планшайба размером 20”;
Люнет подвижный 30 – 170мм;
Люнет неподвижный 80-280 мм;
Устройство цифровой индикации на 2 оси;
Быстросменный резцедержатель #120;
Конусная линейка (наклон ±8°, ход 250 мм);
ГАП;
Система двойного патрона;
Микрометрический стопор на станине;
5ти позиционный стопорна станине.

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.
