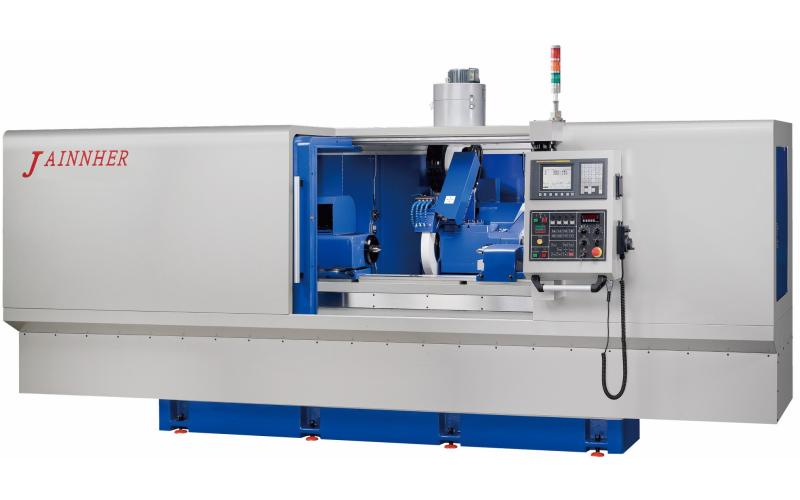

Круглошлифовальный станок с гидравлическим приводом стола Jainnher JHU-3506CNC
Круглошлифовальный станок с ЧПУ. U - обозначение универсального направления. Станок имеет возможность установки внутришлифовального откидного устройства. Шлифовальная бабка имеет возможность поворота. Управление одновременно по двум координатам.
Технические характеристики
Jainnher JHU-3506CNC
Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Опционально возможна установка фортуны для обработки внутренних поверхностей отверстий.
| Максимальный Ø устанавливаемого изделия, мм | 270 |
| РМЦ, мм | 600 |
| Максимальный Ø шлифования, мм | 330 |
| Масса в центрах, кг | 70 |
| Диапазон измерений устройством активного контроля по оси Z, мм | 500 |
| Частота вращения бабки изделия, об/мин | 9-420 |
| Поворот бабки изделия | 30°/90° |
| Конус центра | КМ4 |
| Вращение шпинделя | нормальное и реверсивное |
| Угол поворота (по часовой стрелке / против часовой стрелки) | 6°/11° |
| Максимальная скорость перемещения, м/мин | 8 |
| Дискретность перемещения, мм | 0,001 |
| Размеры шлифовального круга (Диаметр × Ширина × Посадочное), мм | 405×(25-50)×152,4 |
| Максимальная окружная скорость шлифовального круга, м/мин | 2000 |
| Частота вращения шлифовального круга (2 ступени), об/мин | 1508/1603 |
| Максимальная скорость подачи, м/мин | 6 |
| Максимальное перемещение, мм (стандартный круг) | 175 |
| Дискретность перемещения, мм | 0,001 |
| Ход пиноли, мм | 30 |
| Конус центра | MT4 |
| Мощность двигателя привода шлифовального круга, кВт | 3,7 |
| Мощность двигателя привода шпиндельной бабки, кВт | 1,5 |
| Мощность двигателя гидросистемы, кВт | 0,75 |
| Мощность серводвигателя (ось X), кВт | 1,5 |
| Мощность серводвигателя (ось Z), кВт | 1,5 |
| Гидросистема, л | 60 |
| Система принудительной смазки, л | 30 |
| Система охлаждения СОЖ, л | 100 |
| Масса станка в упаковке, кг | 3350 |
| Длина, мм | 2620 |
| Ширина, мм | 2090 |
| Высота, мм | 1760 |
