Круглошлифовальный станок с гидравлическим приводом стола Jainnher JHU-2715NC1

Круглошлифовальный станок с гидравлическим приводом стола. Возможно управление посредством PLC по одной координате, или по двум без интерполяции.

Лизинг и кредит

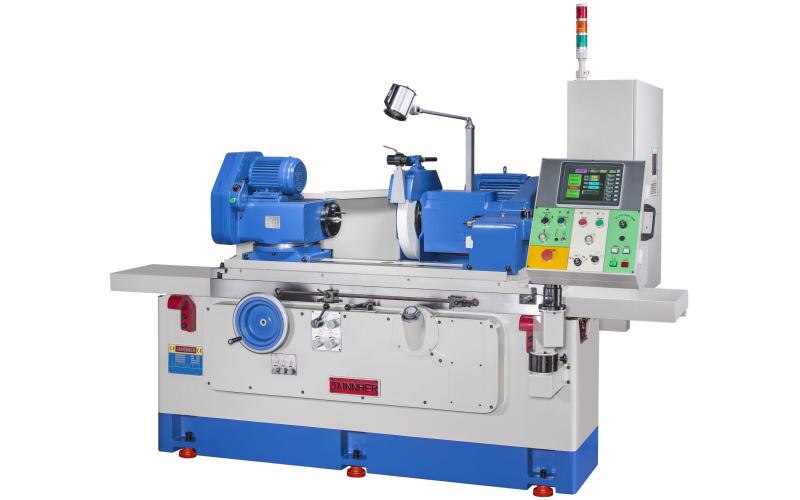

Круглошлифовальный станок с гидравлическим приводом стола Jainnher JHU-2715NC1 Круглошлифовальный станок с гидравлическим приводом стола

Технические характеристики
Jainnher JHU-2715NC1

Круглошлифовальный станок JAINNHER с контроллером и диалоговой системой программирования на русском языке, предназначен для операций шлифования наружных цилиндрических, конических и торцевых поверхностей тел вращения методом врезного шлифования или шлифования на проход. Перемещение шлифовальной бабки осуществляется в автоматическом режиме, согласно введенным значениям. Перемещение стола осуществляется гидравликой.

Характеристики
Максимальный Ø устанавливаемого изделия, мм 270
РМЦ, мм 1500
Максимальный Ø шлифования, мм 250
Масса в центрах, кг 130
Бабка изделия
Частота вращения шпиндельной бабки, об/мин 11-500
Поворот бабки изделия 30°/90°
Конус центра КМ4
Вращение шпинделя нормальное и реверсивное
Рабочий стол
Скорость перемещения стола, мм/мин 50-3000
Подача стола за один оборот маховика, мм 20
Угол поворота стола (по часовой стрелке / против часовой стрелки) 4°/6°
Шлифовальная бабка
Размеры шлифовального круга (Диаметр × Высота × Посадочное место), мм 405×(25-50)×152,4
Максимальная окружная скорость шлифовального круга, м/мин 2000
Частота вращения шлифовального круга (2-ступенчатое), об/мин 1508/1603
Общее перемещение шлифовального круга, мм 175
Подача шлифовального круга за один оборот маховика, мм 1
Задняя бабка
Ход пиноли, мм 30
Конус центра КМ4
Мощность электродвигателей
Мощность двигателя привода шлифовального круга, кВт 3,7
Мощность двигателя привода шпиндельной бабки, кВт 0,4
Емкость баков
Гидросистема, л 60
Система принудительной смазки, л 30
Система охлаждения СОЖ, л 100
Габаритные характеристики станка
Масса станка в упаковке, кг 5150
Длина, мм 4470
Ширина, мм 2090
Высота, мм 1760

Комплектация Jainnher JHU-2715NC1

Стандартная комплектация
Контроллер с сенсорным экраном
Серводвигатель перемещения шлифовальной бабки
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля (Marposs)
Система автоматического контроля (Balansing System)
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)

Производитель

С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
ТайваньТайвань
Работает с 1982 года.
