Круглошлифовальный станок с гидравлическим приводом стола
Jainnher JHU-2706H
Круглошлифовальныестанки

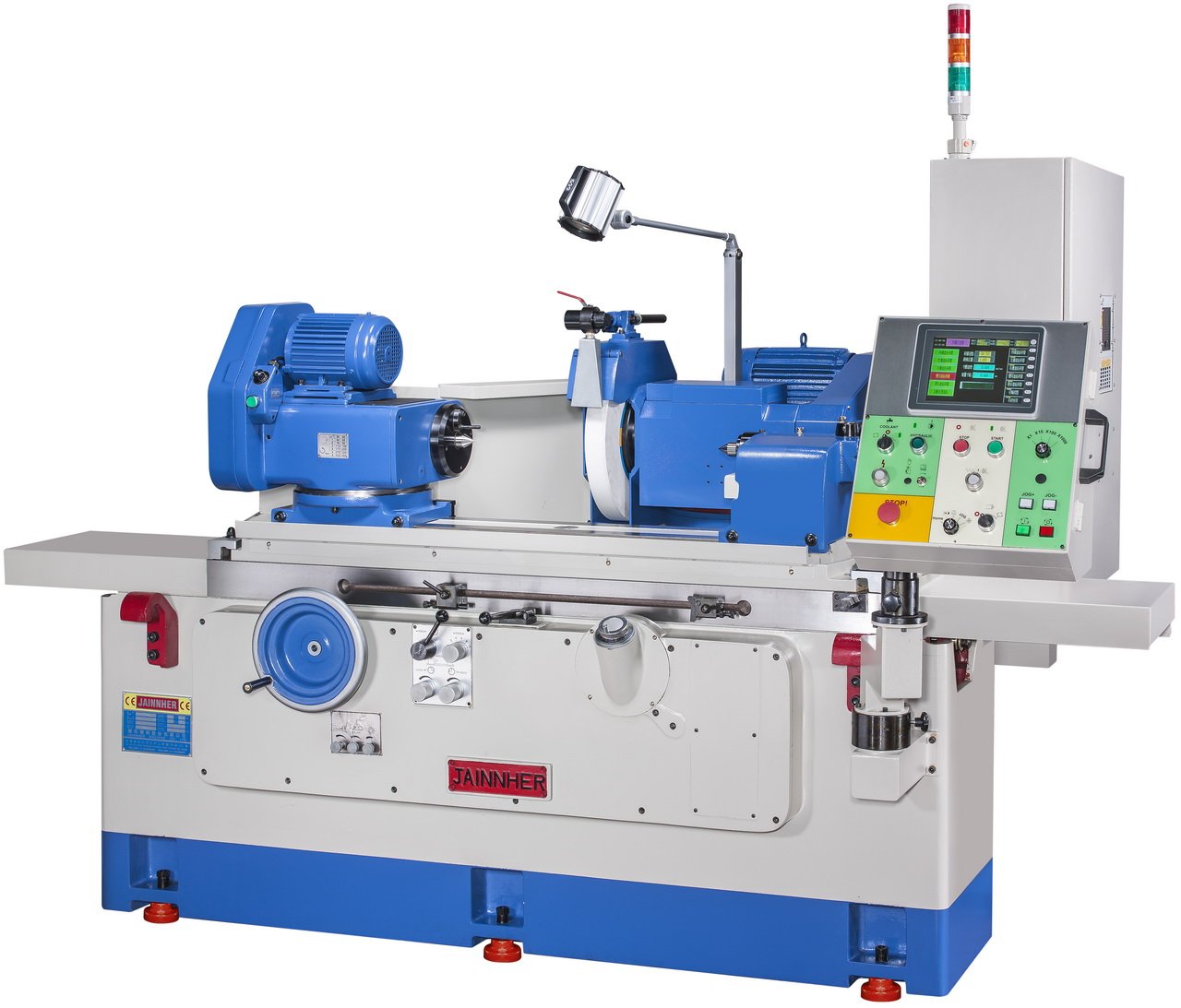

Круглошлифовальный станок с гидравлическим приводом стола. Станок имеет возможность установки внутришлифовального откидного устройства. Шлифовальная бабка с возможностью поворота.
Технические
характеристики
Универсальные круглошлифовальные станки JAINNHER предназначены для операций шлифования наружных цилиндрических, конических и торцевых поверхностей тел вращения методом врезного шлифования или шлифования на проход. Перемещение шлифовальной бабки осуществляется в ручном режиме за исключением быстрого подвода/отвода шлифовальной бабки от детали. Перемещение стола осуществляется гидравликой. Опционально возможна установка фортуны для обработки внутренних отверстий.
Технические характеристики
| Максимальный Ø устанавливаемого изделия, мм | 270 |
| РМЦ, мм | 600 |
| Максимальный Ø шлифования, мм | 250 |
| Масса в центрах, кг | 70 |
Бабка изделия
| Частота вращения шпиндельной бабки, об/мин | 9-420 |
| Поворот бабки изделия по часовой стрелке/против часовой стрелки | 30°/90° |
| Конус центра | КМ4 |
| Вращение шпинделя | нормальное и реверсивное |
Рабочий стол
| Скорость перемещения стола, мм/мин | 50-4000 |
| Подача стола за один оборот маховика, мм | 20 |
| Угол поворота стола по часовой стрелке / против часовой стрелки | 6°/11° |
Шлифовальная бабка
| Размеры шлифовального круга (Диаметр × Высота × Посадочное место), мм | 405×(25-50)×152,4 |
| Максимальная окружная скорость шлифовального круга, м/мин | 2000 |
| Частота вращения шлифовального круга (2-ступенчатое), об/мин | 1508/1603 |
| Общее перемещение шлифовального круга, мм | 175 |
| Быстрое перемещение, мм | 40 |
| Подача шлифовального круга за один оборот маховика, мм | 1 |
Задняя бабка
| Ход пиноли, мм | 30 |
| Конус центра | КМ4 |
Мощность электродвигателей
| Мощность двигателя привода шлифовального круга, кВт | 3,7 |
| Мощность двигателя привода шпиндельной бабки, кВт | 0,4 |
Емкость баков
| Гидросистема, л | 60 |
| Система принудительной смазки, л | 30 |
| Система охлаждения СОЖ, л | 100 |
Габаритные характеристики станка
| Масса станка в упаковке, кг | 3150 |
| Длина, мм | 2620 |
| Ширина, мм | 2090 |
| Высота, мм | 1760 |
Комплектация
Стандартная комплектация
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
Трехкулачковый механический патрон
Трехточечный люнет для Ø10-90 мм
Трехточечный люнет для Ø90-160 мм
Планшайба
Фортуна для шлифования внутренних отверстий
Высокоскоростные шпиндели для устройства шлифования отверстий (8000 - 20000 об/мин)
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля Marposs
Система автоматического контроля Balansing System
Система автоматической балансировки шлифовального круга Balansing System
Система защиты от столкновений Marposs
Производитель
С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
Тайвань
