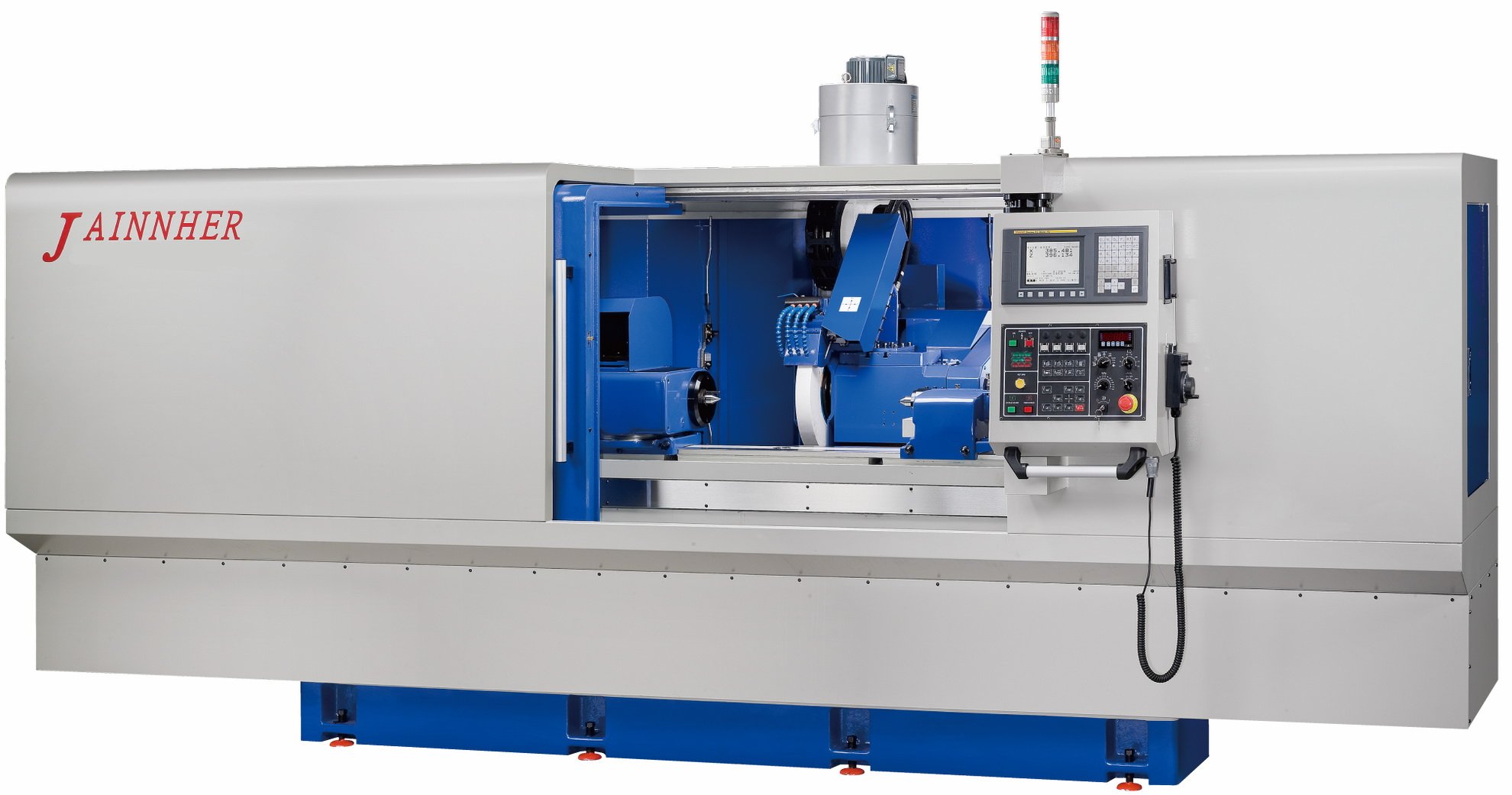

Станок круглошлифовальный с ЧПУ JAINNHER JHU-2710CNC

Распечатать

Технические
характеристики

Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей типа тел вращения цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Опционально возможна установка фортуны для обработки внутренних поверхностей отверстий.

Характеристики
Максимальный Ø устанавливаемого изделия, мм 270
РМЦ, мм 1000
Максимальный Ø шлифования, мм 250
Масса в центрах, кг 130
Диапазон измерений устройством активного контроля по оси Z, мм 900
Бабка изделия
Частота вращения бабки изделия, об/мин 9-420
Поворот бабки изделия 30°/90°
Конус центра КМ4
Вращение шпинделя нормальное и реверсивное
Рабочий стол
Угол поворота (по часовой стрелке / против часовой стрелки) 5°/9°
Максимальная скорость перемещения, м/мин 8
Дискретность перемещения, мм 0,001
Шлифовальная бабка
Размеры шлифовального круга (Диаметр × Ширина × Посадочное), мм 405×(25-50)×152,4
Максимальная окружная скорость шлифовального круга, м/мин 2000
Частота вращения шлифовального круга (2 ступени), об/мин 1508/1603
Максимальная скорость подачи, м/мин 6
Максимальное перемещение, мм (стандартный круг) 175
Дискретность перемещения, мм 0,001
Задняя бабка
Ход пиноли, мм 30
Конус центра MT4
Мощность электродвигателей
Мощность двигателя привода шлифовального круга, кВт 3,7
Мощность двигателя привода шпиндельной бабки, кВт 1,5
Мощность двигателя гидросистемы, кВт 0,75
Мощность серводвигателя (ось X), кВт 1,5
Мощность серводвигателя (ось Z), кВт 1,5
Емкость баков
Гидросистема, л 60
Система принудительной смазки, л 30
Система охлаждения СОЖ, л 100
Габаритные характеристики станка
Масса станка в упаковке, кг 4100
Длина, мм 3250
Ширина, мм 2090
Высота, мм 1760

Комплектация

Стандартная комплектация
Стойка ЧПУ с сенсорным ЖК-экраном (в стандартной комплектации FANUC)
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Гидравлическая задняя бабка
Трансформатор
Система активного контроля Renishaw
Оптическая линейка на ось шлифовальной бабки Heidenhain
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)

Производитель

С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. В стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.

ТайваньТайвань
Работает с 1982 года.
