Jainnher JHU-2710H
Jainnher JHU-2710H

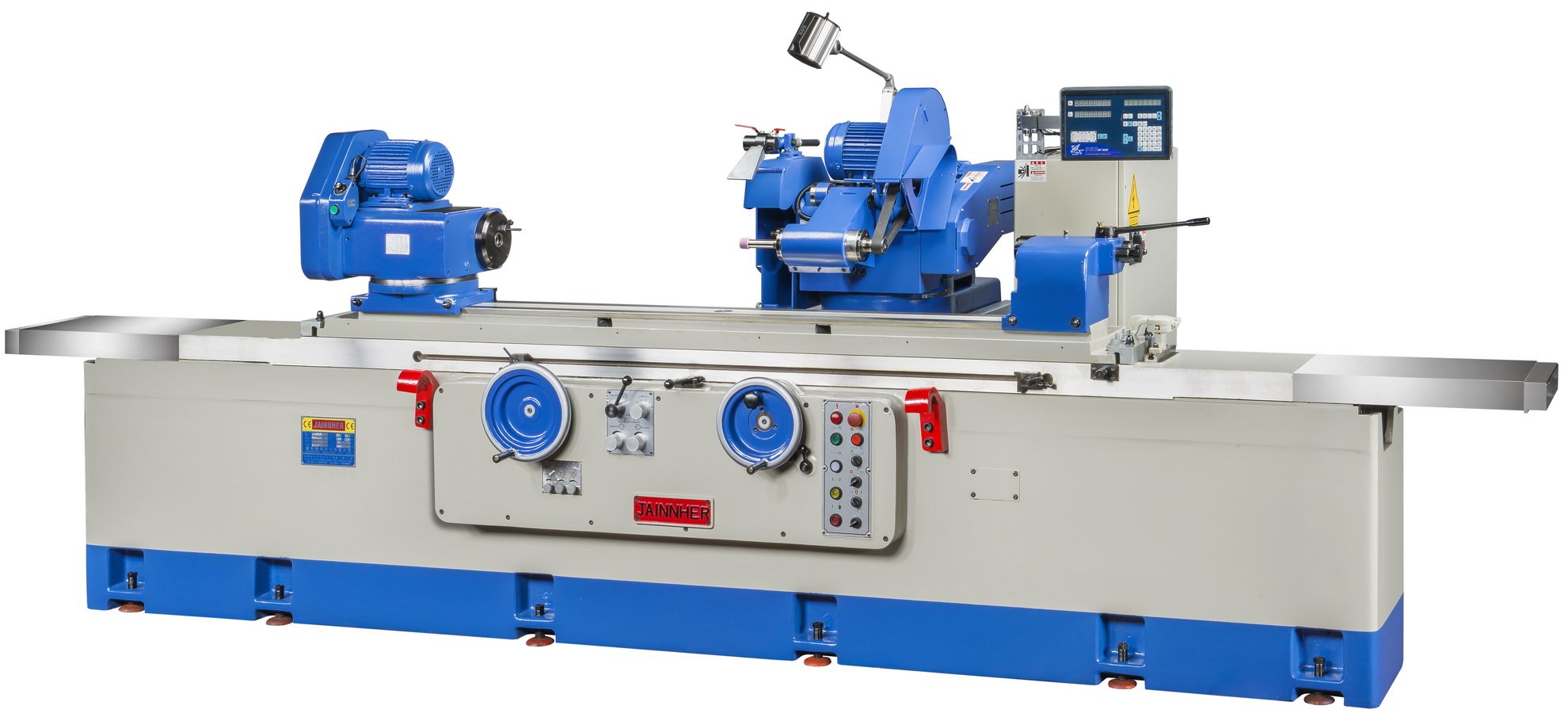

Универсальный круглошлифовальный станок JAINNHER JHU-2710H

Распечатать

Технические
характеристики

Универсальные круглошлифовальные станки JAINNHER предназначены для операций шлифования наружных цилиндрических, конических и торцевых поверхностей тел вращения методом врезного шлифования или шлифования на проход. Перемещение шлифовальной бабки осуществляется в ручном режиме за исключением быстрого подвода/отвода шлифовальной бабки от детали. Перемещение стола осуществляется гидравликой. Опционально возможна установка фортуны для обработки внутренних отверстий.

Характеристики
Максимальный Ø устанавливаемого изделия, мм 270
РМЦ, мм 1000
Максимальный Ø шлифования, мм 250
Масса в центрах, кг 130
Бабка изделия
Частота вращения шпиндельной бабки, об/мин 9-420
Поворот бабки изделия по часовой стрелке/против часовой стрелки 30°/90°
Конус центра КМ4
Вращение шпинделя нормальное и реверсивное
Рабочий стол
Скорость перемещения стола, мм/мин 50-3000
Подача стола за один оборот маховика, мм 20
Угол поворота стола (по часовой стрелке / против часовой стрелки) 5°/9°
Шлифовальная бабка
Размеры шлифовального круга (Диаметр × Высота × Посадочное место), мм 405×(25-50)×152,4
Максимальная окружная скорость шлифовального круга, м/мин 2000
Частота вращения шлифовального круга (2-ступенчатое), об/мин 1508/1603
Общее перемещение шлифовального круга, мм 175
Быстрое перемещение, мм 40
Подача шлифовального круга за один оборот маховика, мм 1
Задняя бабка
Ход пиноли, мм 30
Конус центра КМ4
Мощность электродвигателей
Мощность двигателя привода шлифовального круга, кВт 3,7
Мощность двигателя привода шпиндельной бабки, кВт 0,4
Емкость баков
Гидросистема, л 60
Система принудительной смазки, л 30
Система охлаждения СОЖ, л 100
Габаритные характеристики станка
Масса станка в упаковке, кг 4100
Длина, мм 3250
Ширина, мм 2090
Высота, мм 1760

Комплектация

Стандартная комплектация
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для Ø10-90 мм
3-точечный люнет для Ø90-160 мм
Планшайба
Фортуна для шлифования внутренних отверстий
Высокоскоростные шпиндели для устройства шлифования отверстий (8000 - 20000 об/мин)
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля Marposs
Система автоматического контроля Balansing System
Система автоматической балансировки шлифовального круга Balansing System
Система защиты от столкновений Marposs

Производитель

С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. В стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.

ТайваньТайвань
Работает с 1982 года.
