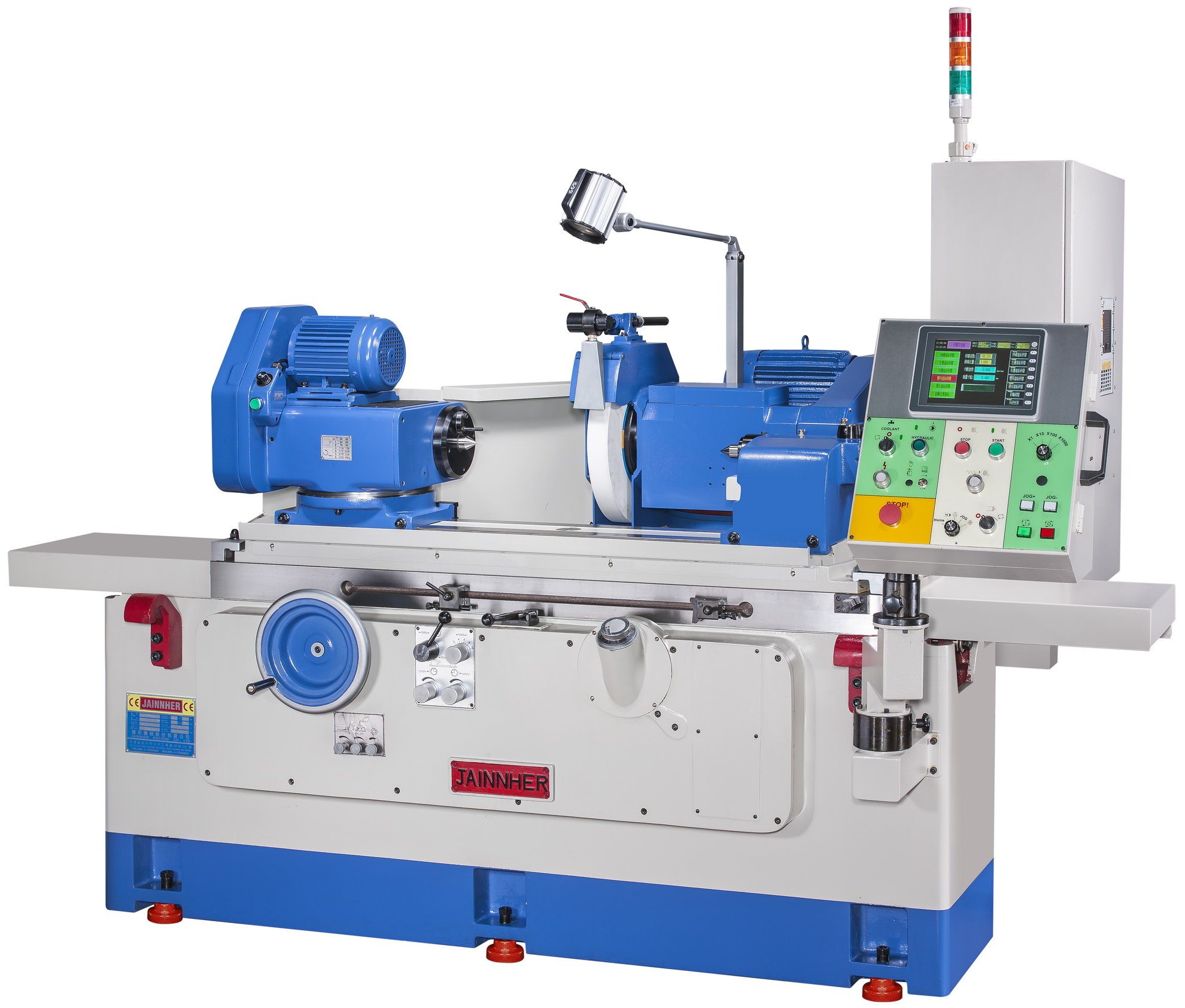

Круглошлифовальный станок с гидравлическим приводом стола
Jainnher JHU-2715NC1
Круглошлифовальныестанки
Круглошлифовальный станок с гидравлическим приводом стола. Возможно управление посредством PLC по одной координате, или по двум без интерполяции.
Технические
характеристики
Круглошлифовальный станок JAINNHER с контроллером и диалоговой системой программирования на русском языке, предназначен для операций шлифования наружных цилиндрических, конических и торцевых поверхностей тел вращения методом врезного шлифования или шлифования на проход. Перемещение шлифовальной бабки осуществляется в автоматическом режиме, согласно введенным значениям. Перемещение стола осуществляется гидравликой.
Характеристики
| Максимальный Ø устанавливаемого изделия, мм | 270 |
| РМЦ, мм | 1500 |
| Максимальный Ø шлифования, мм | 250 |
| Масса в центрах, кг | 130 |
Бабка изделия
| Частота вращения шпиндельной бабки, об/мин | 11-500 |
| Поворот бабки изделия | 30°/90° |
| Конус центра | КМ4 |
| Вращение шпинделя | нормальное и реверсивное |
Рабочий стол
| Скорость перемещения стола, мм/мин | 50-3000 |
| Подача стола за один оборот маховика, мм | 20 |
| Угол поворота стола (по часовой стрелке / против часовой стрелки) | 4°/6° |
Шлифовальная бабка
| Размеры шлифовального круга (Диаметр × Высота × Посадочное место), мм | 405×(25-50)×152,4 |
| Максимальная окружная скорость шлифовального круга, м/мин | 2000 |
| Частота вращения шлифовального круга (2-ступенчатое), об/мин | 1508/1603 |
| Общее перемещение шлифовального круга, мм | 175 |
| Подача шлифовального круга за один оборот маховика, мм | 1 |
Задняя бабка
| Ход пиноли, мм | 30 |
| Конус центра | КМ4 |
Мощность электродвигателей
| Мощность двигателя привода шлифовального круга, кВт | 3,7 |
| Мощность двигателя привода шпиндельной бабки, кВт | 0,4 |
Емкость баков
| Гидросистема, л | 60 |
| Система принудительной смазки, л | 30 |
| Система охлаждения СОЖ, л | 100 |
Габаритные характеристики станка
| Масса станка в упаковке, кг | 5150 |
| Длина, мм | 4470 |
| Ширина, мм | 2090 |
| Высота, мм | 1760 |
Комплектация
Стандартная комплектация
Контроллер с сенсорным экраном
Серводвигатель перемещения шлифовальной бабки
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля (Marposs)
Система автоматического контроля (Balansing System)
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)
Производитель
С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
Тайвань
