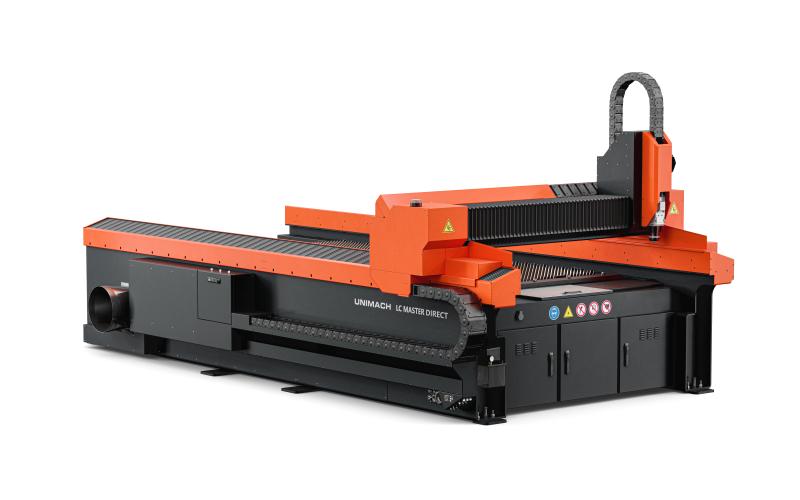

Установка лазерной резки UNIMACH LC FO Master DIRECT 6000х2000
Лазерный станок LC Master DIRECT 6000×2000 произведен на базе портально-координатной системы и волоконного лазера IPG Photonics.
Технические характеристики
UNIMACH LC FO Master DIRECT 6000х2000
Одним из преимуществ модели является обширный ассортимент автоматизированных устройств и приспособлений, таких как выдвижные столы, челночные (двухпаллетные) системы, а также модули резки труб. При стоимости, сопоставимой с моделями на твердотельных лазерах, модель LC Master DIRECT 6000×2000 обладает значительно большей производительностью и не требует высококвалифицированного и дорогого обслуживания.
Характеристики
| Рабочее перемещение по осям X, Y, Z, мм | 6020×2020×310 |
| Зона обработки, мм | 6000×2000 |
| Максимальная нагрузка на стол, кг (При максимальной толщине листа 40мм)* | 3800 |
| Точность позиционирования по всем осям, мм | ±0,05 |
| Повторяемость позиционирования, мм | ±0,025 |
| Скорость свободных перемещений по осям X, Y, Z, м/мин | синхронно до 160 |
| Ускорение по осям X и Y | до 2,6 G |
| Тип устанавливаемого привода по оси Х | Линейный привод |
| Тип устанавливаемого привода по оси Y | Линейный привод |
| Тип устанавливаемого привода по оси Z | Сервопривод с энкодером с дополнительной обратной связью по слежению, прецизионная косозубая шестерня-рейка |
| Тип источника излучения | Иттербиевый волоконный лазер IPG Photonics / Raycus |
| Мощность, кВт | До 10 |
| Лазерная оптическая головка | LH-201 с автоматическим приводом линзы |
| Стойка управления | UM-102 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура) |
| Программное обеспечение | UniCut |
| Система охлаждения | Вода/Воздух (Чиллер) |
| Система управления подачей газов | Трехканальная |
| Система дымоудаления | Зональная с автоматическим переключением зон |
| Масса (не более), кг | 10 000 |
| Габаритные размеры (ДхШхВ), мм | 8620×3065×2235 |
Комплектация UNIMACH LC FO Master DIRECT 6000х2000
Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Прецизионные линейные направляющие
Система дымоудаления зональная
Иттербиевый волоконный лазер IPG Photonics / Raycus (на выбор)
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-201 с автоматическим приводом линзы
Стойка оператора UM-102 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Система машинного зрения UniVision
Система управления подачей газов двухканальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Линейный привод осей X, Y с прецизионной измерительной шкалой
Опциональные комплектующие
Кабинетная защита зоны резки
Автоматизированный челночный стол с фиксированным положением рабочей паллеты
Ручная выдвижная паллета с Г-образным роликовым упором
Ручная выдвижная паллета с внешними стационарными держателями
Автоматизированная паллета, с Г-образным роликовым упором
Ручной челночный стол с зависимым/независимым перемещением паллет
Защитные очки оператора
Сканер штрих-кодов
Фильтровентиляционная установка Unimach AFU-8
Модуль резки круглой трубы TCM-Standard
Модуль резки круглой и профильной трубы TCM-Professional
Модуль резки круглой и профильной трубы TCM-Professional M2
Компрессор
Лазерный барьер для защиты персонала
Вертикальный криогенный газификатор 210л
Выносной пульт ручного управления UNIMACH
Ручной консольный кран загрузки-выгрузки
Получаемые изделия
Деталь
Деталь
Кронштейн
Кронштейн
Перфорация
