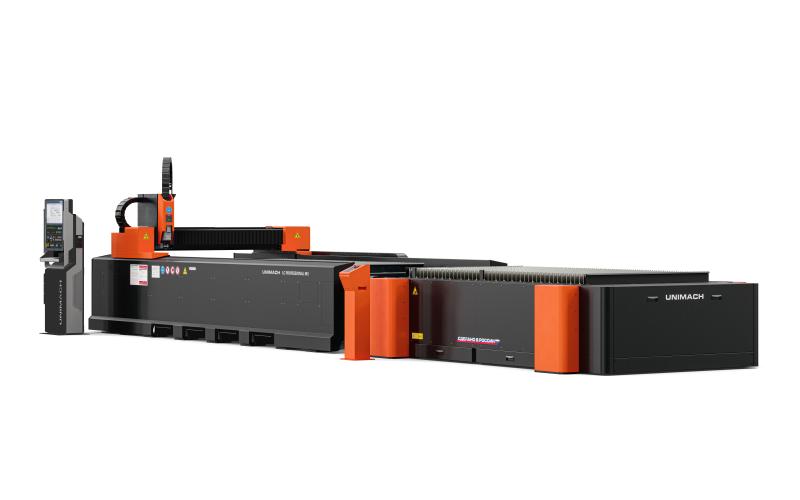

Установка лазерной резки UNIMACH LC Professional M2 4000х2000
Лазерный станок LC Professional M2 4000×2000 выполнен на базе портальной координатной системы и оптоволоконного лазера производства НТО «ИРЭ-полюс» (IPG Photonics). Использование линейных приводов (X,Y) значительно увеличивает скоростные и динамические характеристики оборудования. Станок может эксплуатироваться со всеми опциями автоматизации производства компании Unimach.
Технические характеристики
UNIMACH LC Professional M2 4000х2000
В сравнении с другими линейками лазерных станков Unimach модели LC Professional M2 имеют ряд преимуществ:
- повышен уровень искробезопасности путем занижения рабочего поля относительно гофрированной защиты;
- появилась возможность левостороннего или правостороннего исполнения станка за счет реализации двустороннего размещения челночного стола;
- внесены существенные изменения в конструкцию станины, благодаря которым поглощается больший спектр паразитных колебаний. Дополнительное утяжеление станины позволило поднять динамические характеристики станка;
- применение новейшей измерительной системы, не требующей сервисного обслуживания, кардинально повысило точность и надежность станка;
- новая стойка ЧПУ со значительно улучшенным модулем управления, а также лазерная оптическая головка
LH-201 входят в стандартную комплектацию; - за счет расширения возможностей автоматизации резки существенно повышена функциональность оборудования;
- использование мощного линейного привода вкупе с лазерной оптической головкой
LH-201 и программным обеспечением UniCut позволило увеличить производительность и эксплуатационную надежность оборудования; - разработан модуль удлинения станка, позволяющий работать с листами длиной до 6 метров;
- значительно расширена автоматизация процесса работы со станком.
Характеристики
| Рабочее перемещение по осям X, Y, Z, мм | 4020×2020×200 |
| Зона обработки, мм | 4000×2000 |
| Максимальная нагрузка на стол, кг (При максимальной толщине листа 40мм)* | 2500 |
| Точность позиционирования по всем осям, мм | ±0,05 |
| Повторяемость позиционирования, мм | ±0,025 |
| Скорость свободных перемещений по осям X, Y, Z, м/мин | синхронно до 170 |
| Ускорение по осям X и Y | до 3 G |
| Тип устанавливаемого привода по оси Х | Линейный привод |
| Тип устанавливаемого привода по оси Y | Линейный привод |
| Тип устанавливаемого привода по оси Z | Сервопривод с энкодером с дополнительной обратной связью по слежению, прецизионная косозубая шестерня-рейка |
| Тип источника излучения | Иттербиевый волоконный лазер IPG Photonics / Raycus |
| Мощность, кВт | До 60 |
| Лазерная оптическая головка | LH-201 с автоматическим приводом линзы |
| Стойка управления | UM-103 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура) |
| Программное обеспечение | UniCut |
| Система охлаждения | Вода/Воздух (Чиллер) |
| Система управления подачей газов | Трехканальная |
| Система дымоудаления | Зональная с автоматическим переключением зон |
| Масса (не более), кг | 9 000 |
| Габаритные размеры (ДхШхВ), мм | 6350×3690×2240 |
Комплектация UNIMACH LC Professional M2 4000х2000
Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Зональная система дымоудаления с автоматическим переключением зон
Иттербиевый волоконный лазер IPG Photonics / Raycus (на выбор)
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-201 с автоматическим приводом линзы
Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Система машинного зрения UniVision
Система управления подачей газов 3-х канальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Линейный привод осей X, Y с прецизионной измерительной шкалой
Автоматизированная выдвижная паллета
Опциональные комплектующие

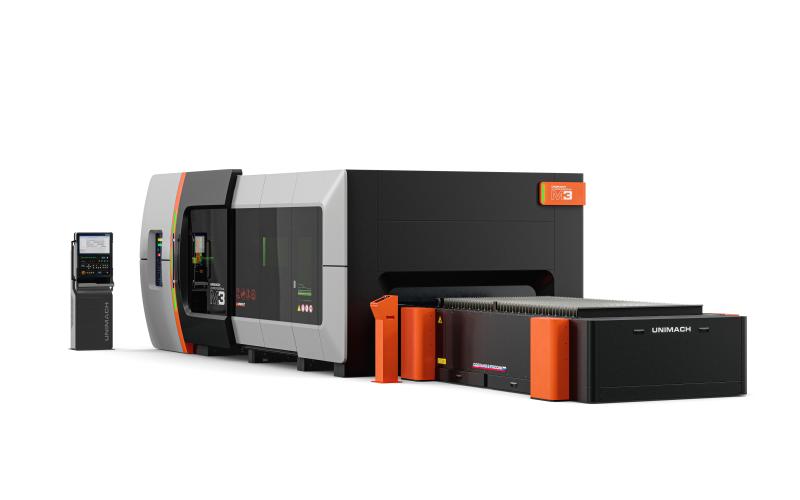

Кабинетная защита зоны резки
Кабинетная защита зоны резания для установок с модулем резки трубы
Автоматизированный челночный стол с фиксированным положением рабочей паллеты
Ручной челночный стол с зависимым/независимым перемещением паллет
Кран погрузки и выгрузки
Автоматизированная система загрузки и разгрузки листа UniMover
Консольный автоматический загрузчик UniArm
Защитные очки оператора
Сканер штрих-кодов
Фильтровентиляционная установка Unimach AFU-8
Модуль резки круглой трубы TCM-Standard
Модуль резки круглой и профильной трубы TCM-Professional
Модуль резки круглой и профильной трубы TCM-Professional M2
Модуль удлинения рабочего стола для резки 6-метровых листов
Компрессор
Лазерный барьер для защиты персонала
Комплект оборудования для работы с рулонным металлом.
Вертикальный криогенный газификатор 210л
Комплект видеонаблюдения за зоной резки
Получаемые изделия
Деталь
Деталь
Кронштейн
Кронштейн
Перфорация
Производитель
Компания Юнимаш занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство.
