Портально-фрезерные обрабатывающие центры с ЧПУ AWEA HVM-4032

Портальный станок HVM-4032 для 5-сторонней обработки с неподвижным столом. Имеет автоматическую систему смены угловых фрезерных головок, что позволяет применять станок для полностью автоматической обработки деталей с пяти сторон.

Лизинг и кредит

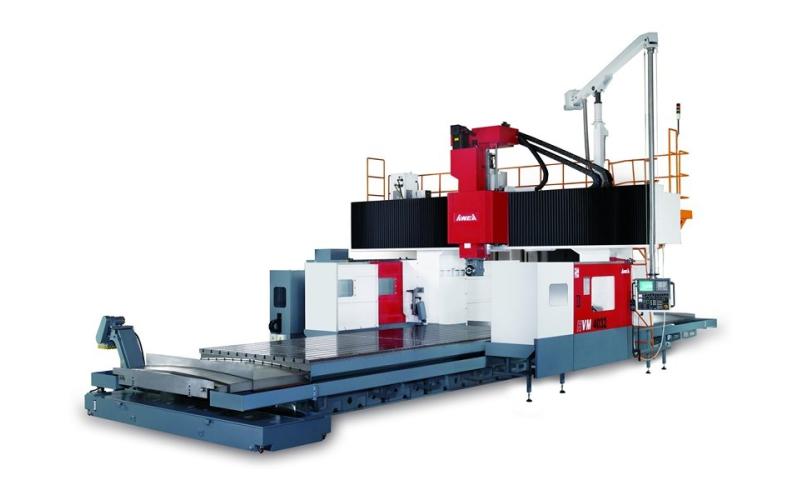

Портально-фрезерные обрабатывающие центры с ЧПУ AWEA HVM-4032 Портально-фрезерные обрабатывающие центры с ЧПУ

Технические
характеристики

Характеристики
Перемещение по оси X, мм 4000
Перемещение по оси Y, мм 3900
Перемещение по оси Z, мм 1000
Расстояние от фланца вертикального шпинделя до стола, мм 200~1200 (400~1400)
Расстояние от фланца горизонтального шпинделя до стола, мм -22~978(178~1178)
Расстояние между колоннами, мм 3200
Длина стола (X-направление), мм 4020
Длина стола (Y-направление), мм 2400
Макс. нагрузка на стол, кг 15000
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения вертикального шпинделя, об/мин 10~4000
Скорость вращения горизонтального шпинделя, об/мин 20~2400
Конус шпинделя BT50
Диапазон рабочих подач, мм/мин 1~10000
Количество инструмента в магазине, шт. 60 (90,120)
Макс. диаметр инструмента/смежные, мм 127/240
Макс. длина инструмента/вес, мм/кг 400/25
Индексируемый угол 90°
Система ЧПУ Fanuc 18i
Смена с вертикального шпинделя на горизонтальный, сек около 100
Вес станка, кг 55000
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм4000
Перемещение по оси Y, мм3900
Перемещение по оси Z, мм1000
Тип направляющихКачения

Получаемые изделия

Изделие «Кронштейн» выполненное на оборудовании AWEA HVM-4032
Кронштейн
Изделие «Лопатка» выполненное на оборудовании AWEA HVM-4032
Лопатка
Изделие «Поршень» выполненное на оборудовании AWEA HVM-4032
Поршень
Изделие «Радиатор» выполненное на оборудовании AWEA HVM-4032
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании AWEA HVM-4032
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании AWEA HVM-4032
Тестовая деталь

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Сервисное
обслуживание

Гарантийное обслуживание станка AWEA HVM-4032

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
