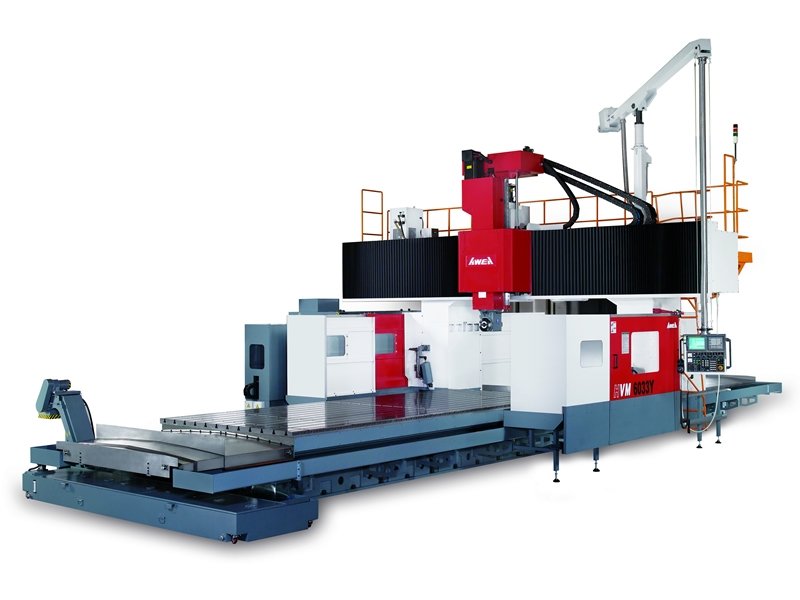

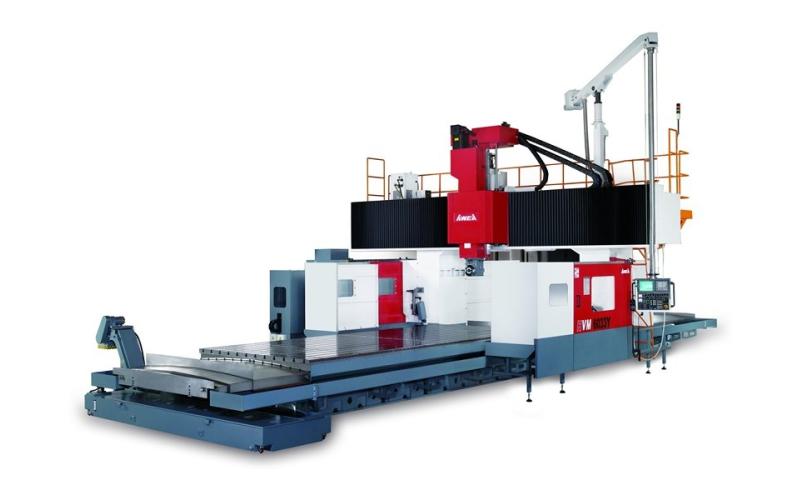

Портально-фрезерные обрабатывающие центры с ЧПУ AWEA HVM-6033Y
Портальный станок HVM-6033Y для 5-сторонней обработки с неподвижным столом с увеличенным ходом по оси Y. Наличие съемных угловых или наклонно-поворотных голов позволяет выполнять обработку по 5 координатам одновременно. Перемещение по всем осям станка осуществляется по роликовым направляющим качения.
Технические характеристики
AWEA HVM-6033Y
Характеристики
| Перемещение по оси X, мм | 6000 |
| Перемещение по оси Y, мм | 4500 |
| Перемещение по оси Z, мм | 1000 |
| Расстояние от фланца вертикального шпинделя до стола, мм | 200~1200 (400~1400) |
| Расстояние от фланца горизонтального шпинделя до стола, мм | -22~978(178~1178) |
| Расстояние между колоннами, мм | 3300 |
| Длина стола (X-направление), мм | 6020 |
| Длина стола (Y-направление), мм | 2400 |
| Макс. нагрузка на стол, кг | 20000 |
| Мощность (пост./30 мин.), кВт | 22/26 |
| Скорость вращения вертикального шпинделя, об/мин | 10~4000 |
| Скорость вращения горизонтального шпинделя, об/мин | 20~2400 |
| Конус шпинделя | BT50 |
| Диапазон рабочих подач, мм/мин | 1~5000 |
| Количество инструмента в магазине, шт. | 60 (90,120) |
| Макс. диаметр инструмента/смежные, мм | 127/240 |
| Макс. длина инструмента/вес, мм/кг | 400/25 |
| Индексируемый угол | 90° |
| Система ЧПУ | Fanuc 18i |
| Смена с вертикального шпинделя на горизонтальный, сек | около 100 |
| Вес станка, кг | 60000 |
Основные параметры
| Наличие ЧПУ | да |
Основные размеры обработки
| Перемещение по оси X, мм | 6000 |
| Перемещение по оси Y, мм | 4500 |
| Перемещение по оси Z, мм | 1000 |
| Тип направляющих | Качения |
Получаемые изделия
Кронштейн
Лопатка
Поршень
Радиатор
Тестовая деталь
Тестовая деталь

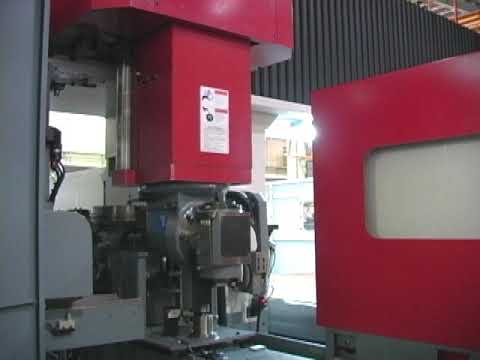

Видеоматериалы
Производитель
AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
