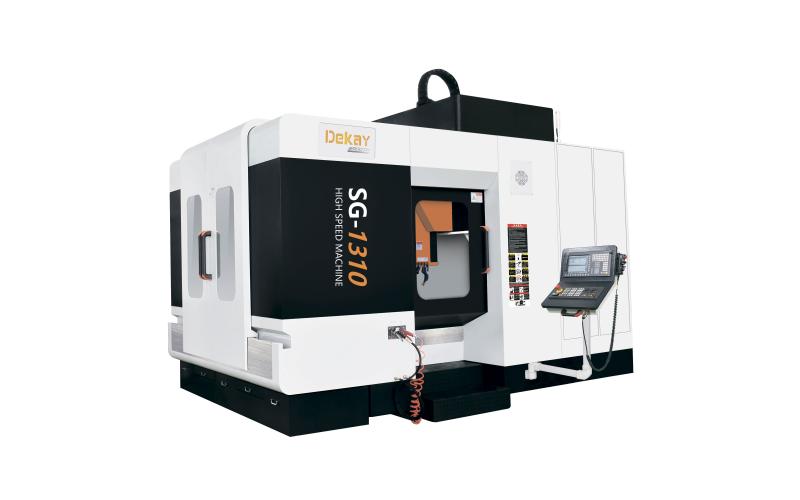

Фрезерный обрабатывающий центр портального типа Dekay SG-1310
Высокоскоростной фрезерный обрабатывающий центр портального типа SG-1310. Главный шпиндель изготовлен из высококачественной легированной стали, цементирован и закален. В станке используются импортные высокоточные подшипники главного вала.
Шпиндель станка адаптирован к держателю инструмента с коротким конусом HSK-A63, которые отлично сбалансированы, из-за чего появляется возможность для развития большей скорости вращения инструмента. Имеют большую площадь контакта по конусу и торцу и высокую жесткость в шпинделе, а также позволяют осуществлять точное угловое позиционирование.
Технические характеристики
Dekay SG-1310
Направляющие оси X имеют прочную опорную конструкцию, а положение и количество кареток, несущих высокую нагрузку, разумно расположены на каждой роликовой линейной направляющей в соответствии с механическими принципами. Это придает станку высокую жесткость и долговременную стабильную точность.
В системе трансмиссии по осям X/Y/Z используется серводвигатели переменного тока, которые приводят во вращение сверхмощный шариковый винт для реализации линейного
Направляющая балки имеет ступенчатую структуру, поперечное сечение балки большое, пролет направляющей большой, расстояние от центра главного вала до поверхности направляющей оси Z короткое. Эта конструкция обладает хорошими сейсмическими характеристиками, высокой жесткостью и хорошей устойчивостью.
Система охлаждения с поддержанием постоянной температуры может эффективно охлаждать систему шпинделя и коробку передач, чтобы обеспечить точность и стабильность.
| Система ЧПУ | Siemens 828D |
| Перемещение по X-оси, мм | 1300 |
| Перемещение по Y-оси, мм | 1000 |
| Перемещение по Z-оси, мм | 500 |
| Расстояние от стола до фланца шпинделя, мм | 330~830 |
| Расстояние между колоннами, мм | 1100 |
| Габаритные размеры стола, мм | 1400×900 |
| Максимальная нагрузка на стол, кг | 2000 |
| Т-образные пазы (кол-во × ширина × шаг), мм | 5х18х175 |
| Максимальная частота вращения шпинделя, об/мин | 15000 |
| Максимальная мощность шпинделя, кВт | 11,7 |
| Конус шпинделя, тип | HSK-A63 |
| Быстрая подача по осям X/Y/Z, м/мин | 20/20/20 |
| Рабочая подача по осям X/Y/Z, м/мин | ######## |
| Позиционирование по осям X/Y/Z, мм | 0,012 |
| Повторяемость по осям X/Y/Z, мм | 0,008 |
| Тип | барабан |
| Количество инструмента, шт | 20 |
| Вес станка, около, кг | 9500 |
| Габариты станка, мм | 4030x2300x2800 |
| Наличие ЧПУ | да |
| Перемещение по оси X, мм | 1300 |
| Перемещение по оси Y, мм | 1000 |
| Перемещение по оси Z, мм | 500 |
Комплектация Dekay SG-1310
Производитель
КитайСервисное обслуживание
Dekay SG-1310
Гарантийное обслуживание станка Dekay SG-1310
