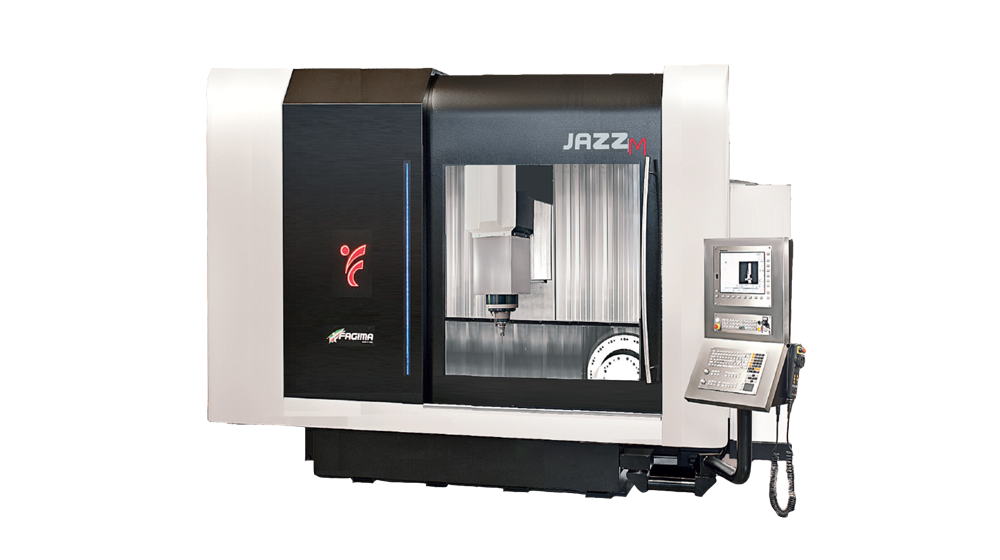

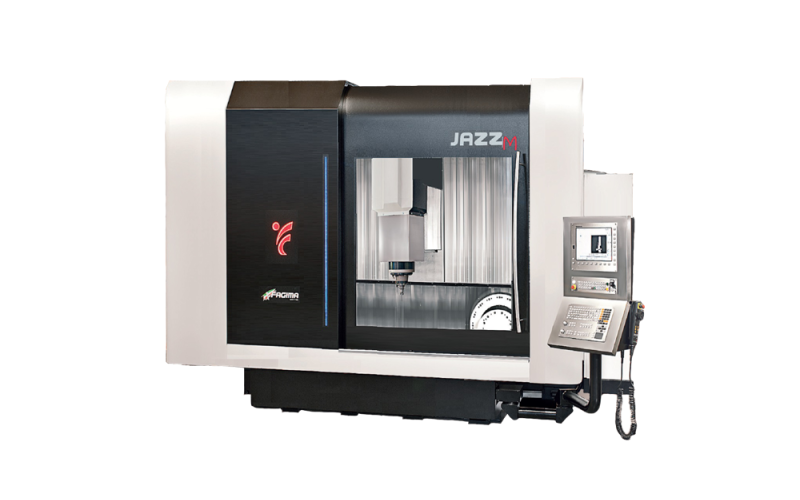

5-осевой обрабатывающий центр с ЧПУ
Fagima JAZZ M
Фрезерноеоборудование

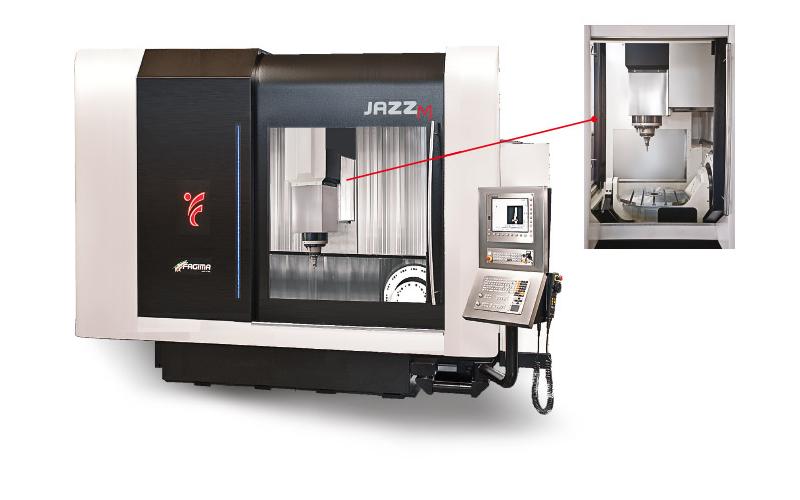

Пятиосевой обрабатывающий центр. Внутри установлен стационарный и наклонно-поворотный стол. Стабильность конструкции станка и устойчивость к терморасширению обеспечивается за счет усиления станины композитным материалом. Имеются две фронтальные раздвижные двери, перемещающиеся по двум направляющим, что обеспечивает удобный доступ к большей рабочей зоне и возможность попеременной обработки на двух столах с опциональной перегородкой и дополнительным магазином инструментов.
Технические
характеристики
Стабильность конструкции станка и устойчивость к терморасширению обеспечивается за счет усиления станины композитным материалом, в состав которого входит минеральный усиленный чугун. Станок имеет разработанный в Италии дизайн, обеспечивающий жесткость конструкции и надежность работы. Модель Jazz M имеет рабочую зону с комбинацией рабочего стола и поворотного наклонного стола и идеально подходит для выполнения автоматических операций.
ХОД
| По оси Х, мм | 1550 |
| По оси Y, мм | 600 |
| По оси Z, мм | 30+550 |
СТОЛ
| Ход стола по оси Х, мм | 800 |
| Размеры стола, мм | 800х600 |
| Максимальная нагрузка на стол, кг | 1000 |
ПОВОРОТНЫЙ СТОЛ
| По оси Х, мм | 600 |
| Размеры стола, мм | 600х600 |
| Максимальная нагрузка на стол, кг | 300 (350 или 500 опция) |
ПОВОРОТНАЯ ОСЬ (С)
| Диапазон вращения оси С | 0-360° |
| Максимальная скорость вращения, об/мин | 25 |
ОСЬ НАКЛОНА (В)
| Диапазон наклона | +/-110° |
| Максимальная скорость, об/мин | 25 |
КОАКСИАЛЬНЫЙ МЕХАНИЧЕСКИЙ ШПИНДЕЛЬ
| Конус шпинделя | ISO40 DIN69871 |
| Мощность двигателя шпинделя, кВт | 25 |
| Крутящий момент двигателя, Нм | 159 |
| Максимальная скорость, об/мин | 12000 |
МАГАЗИН НА 40 ИНСТРУМЕНТОВ
| Максимальный диаметр инструмента, мм | 75 (127) |
| Максимальная длина инструмента, мм | 350 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента, сек | 1,5 |
| Общий максимальный вес инструмента, кг | 200 |
Основные параметры
| Наличие ЧПУ | да |
Основные размеры обработки
| Перемещение по оси X, мм | 1550 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 550 |
Комплектация
Стандартная комплектация
ходы X / Y / Z: 650/600/550 мм
поворотный стол размером 600 x 600 мм с фронтальной опорой (нагрузка до 500 кг)
шпиндель ISO -40 12.000 об/мин
инструментальный магазин на 40 позиций
верхняя часть корпуса закрыта
дополнительное боковое отверстие для облегчения доступа к рабочей зоне
подача сжатого воздуха через шпиндель
шпиндель внешней охлаждающей жидкости с насосом низкого давления
основание с отделкой из зеркальной стали
конвейер для уборки стружки
Опциональные комплектующие
электрошпиндель (система охлаждения)
до 200 позиций инструментов по запросу заказчика
система подачи СОЖ высокого давления 20/40 бар
шпиндель со скоростью вращения 15000 об/мин (доступен только с ЧПУ Heidenhain)
прямые энкодеры на наклонном поворотном столе B, C
оптические шкалы Heidenhain по осям X, Y, Z
боковая дверь с автоматическим открыванием / закрыванием
Производитель
Итальянский завод Fagima занимается производством станков с 1973 года. Исследования, передовые технологические инновации и опыт позволяют Fagima создавать и производить оборудование, соответствующее современным требованиям рынка.
Италия
