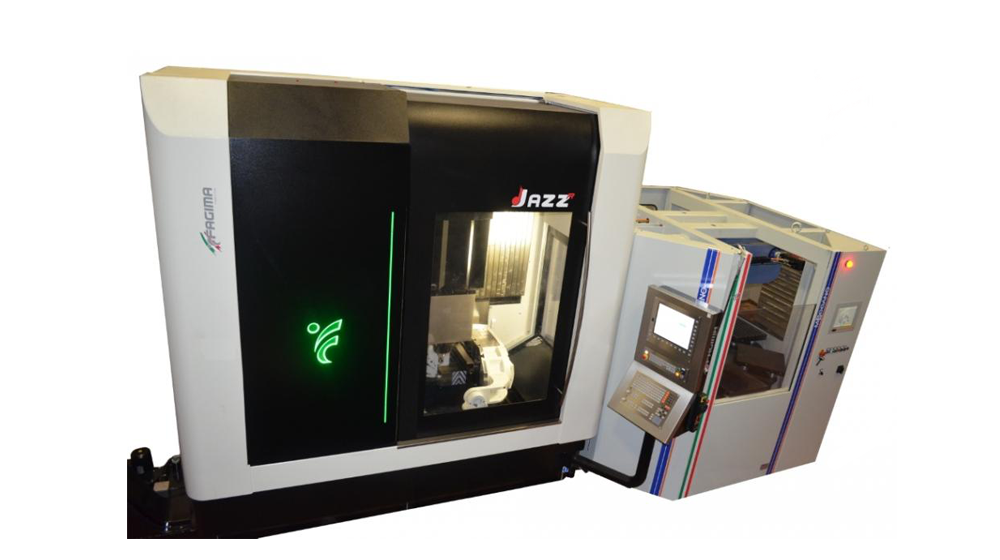

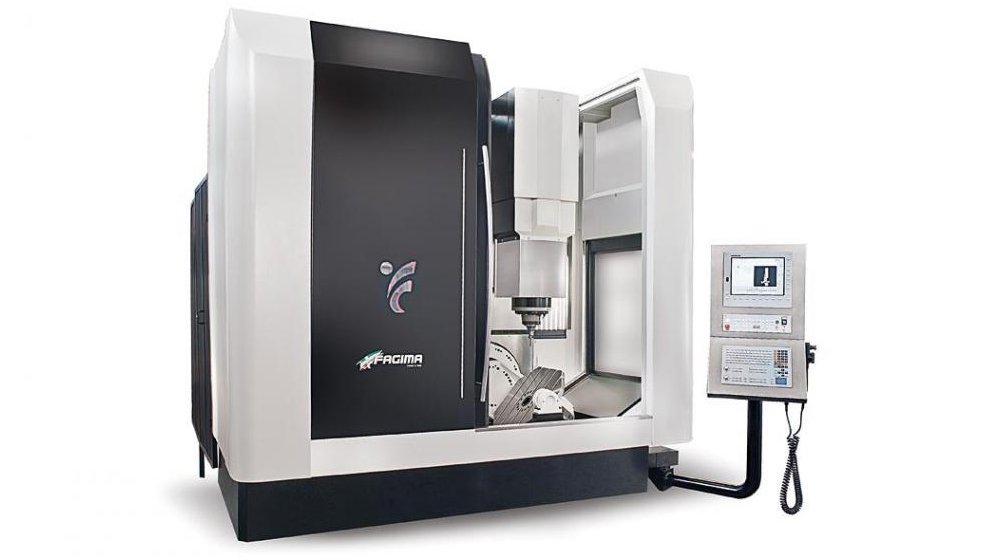

5-осевой обрабатывающий центр с ЧПУ Fagima JAZZ R

Пятиосевой обрабатывающий центр Jazz R 5AX. Внутри установлен стационарный и наклонно-поворотный стол. Стабильность конструкции станка и устойчивость к терморасширению обеспечивается за счет усиления станины композитным материалом. Имеются две фронтальные раздвижные двери, перемещающиеся по двум направляющим, что обеспечивает удобный доступ к большей рабочей зоне и возможность попеременной обработки на двух столах с опциональной перегородкой и дополнительным магазином инструментов.

Лизинг и кредит

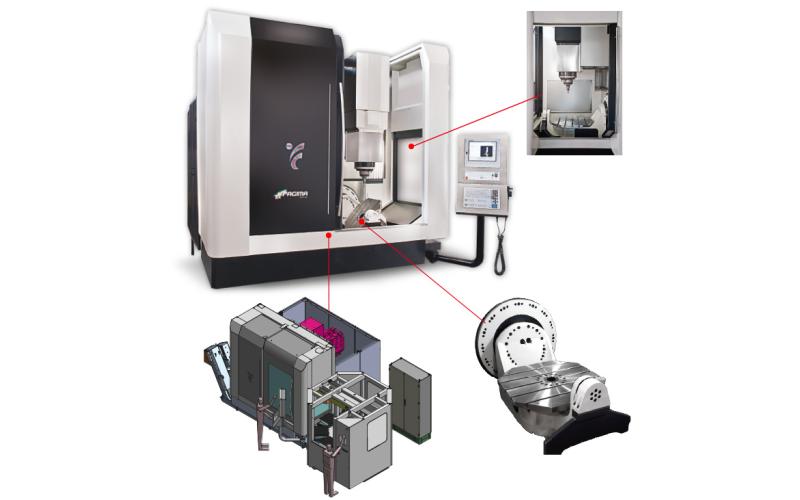

5-осевой обрабатывающий центр с ЧПУ Fagima JAZZ R 5-осевой обрабатывающий центр с ЧПУ

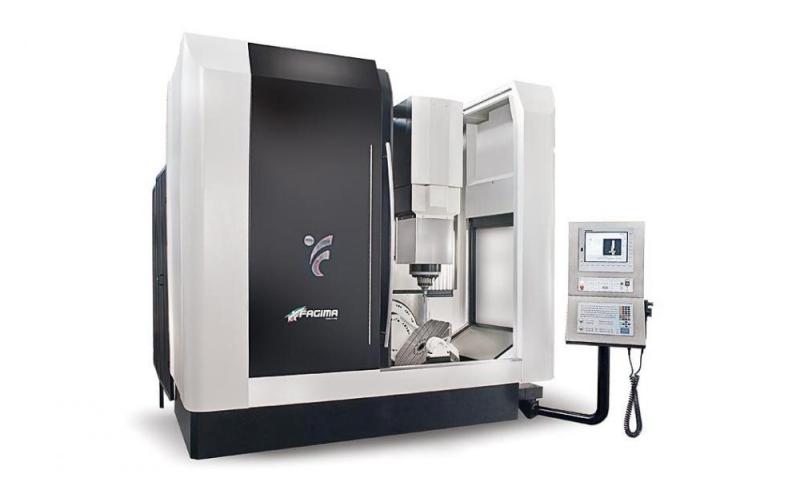

5-осевой обрабатывающий центр с ЧПУ Fagima JAZZ R 5-осевой обрабатывающий центр с ЧПУ

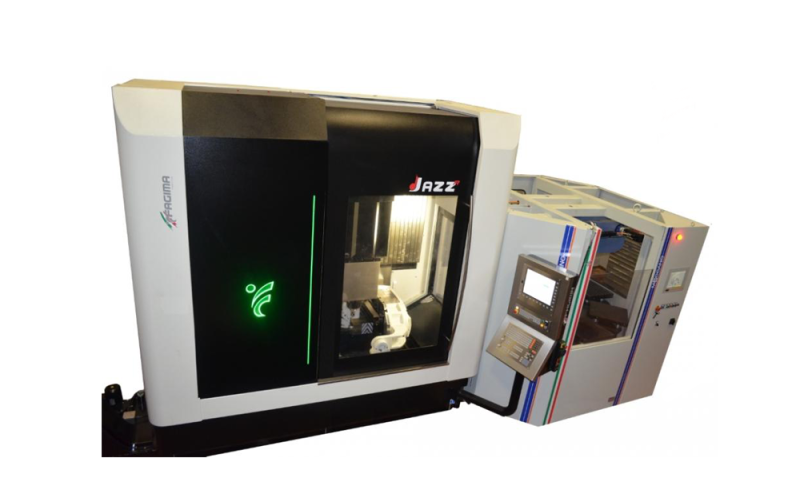

5-осевой обрабатывающий центр с ЧПУ Fagima JAZZ R 5-осевой обрабатывающий центр с ЧПУ

Технические
характеристики

Самый маленький 5-осевой станок в производственной линейке Fagima. Имеет полностью закрытую рабочую зону, оборудован системой ЧПУ и поворотным столом. Помимо основной фронтальной раздвижной двери Jazz R5AX имеет дополнительную дверь на правой стенке корпуса станка, что позволяет загружать и крепить детали на поворотном столе, а также использовать систему автоматической смены паллет.
ХОД
По оси Х, мм 650
По оси Y, мм 650
По оси Z, мм 550
Торец шпинделя / Расстояние до стола, мм 30
Полный ход по оси Z, мм 720
ПОВОРОТНАЯ ОСЬ (С)
Максимальная нагрузка на стол, кг 500
Размеры стола, мм 600х600
Диапазон вращения оси С 0-360°
Максимальная скорость вращения, об/мин 25
ОСЬ НАКЛОНА (В)
Диапазон наклона +/-110°
Максимальная скорость, об/мин 16,6
КОАКСИАЛЬНЫЙ МЕХАНИЧЕСКИЙ ШПИНДЕЛЬ
Конус шпинделя ISO40 DIN69871
Мощность двигателя шпинделя, кВт 17 (25 opt.)
Крутящий момент двигателя, Нм 108,6
Максимальная скорость, об/мин 12000
Опция: электрошпиндель (система охлаждения), об/мин HSK63 – 24000
МАГАЗИН НА 40 ПОЗИЦИЙ ИНСТРУМЕНТОВ
Максимальный диаметр инструмента, мм 75 (127)
Максимальная длина инструмента, мм 300
Максимальный вес инструмента, кг 7
Время смены инструмента, сек 1,5
Общий максимальный вес инструмента, кг 200
Опция: 60 позиций инструментов ISO40
Опция: 40 или 60 позиций инструментов HSK63
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм650
Перемещение по оси Y, мм650
Перемещение по оси Z, мм550

Комплектация

Стандартная комплектация
ходы X / Y / Z: 650/600/550 мм
поворотный стол размером 600 x 600 мм с фронтальной опорой (нагрузка до 500 кг)
шпиндель ISO -40 12.000 об/мин
инструментальный магазин на 40 позиций
верхняя часть корпуса закрыта
дополнительное боковое отверстие для облегчения доступа к рабочей зоне
подача сжатого воздуха через шпиндель
шпиндель внешней охлаждающей жидкости с насосом низкого давления
основание с отделкой из зеркальной стали
конвейер для уборки стружки
Опциональные комплектующие
электрошпиндель (система охлаждения)
до 200 позиций инструментов по запросу заказчика
система подачи СОЖ высокого давления 20/40 бар
шпиндель со скоростью вращения 15000 об/мин (доступен только с ЧПУ Heidenhain)
прямые энкодеры на наклонном поворотном столе B, C
оптические шкалы Heidenhain по осям X, Y, Z
боковая дверь с автоматическим открыванием / закрыванием

Получаемые изделия

Изделие «Газтрубка» выполненное на оборудовании Fagima JAZZ R
Газтрубка
Изделие «Корпус» выполненное на оборудовании Fagima JAZZ R
Корпус
Изделие «Корпус» выполненное на оборудовании Fagima JAZZ R
Корпус
Изделие «Кронштейн» выполненное на оборудовании Fagima JAZZ R
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании Fagima JAZZ R
Кронштейн
Изделие «Крышка» выполненное на оборудовании Fagima JAZZ R
Крышка
Изделие «Лопатка» выполненное на оборудовании Fagima JAZZ R
Лопатка
Изделие «Плита штампа» выполненное на оборудовании Fagima JAZZ R
Плита штампа
Изделие «Ползун» выполненное на оборудовании Fagima JAZZ R
Ползун
Изделие «Поршень» выполненное на оборудовании Fagima JAZZ R
Поршень
Изделие «Радиатор» выполненное на оборудовании Fagima JAZZ R
Радиатор
Изделие «Тестовая деталь» выполненное на оборудовании Fagima JAZZ R
Тестовая деталь
Изделие «Тестовая деталь» выполненное на оборудовании Fagima JAZZ R
Тестовая деталь
Изделие «Шнек» выполненное на оборудовании Fagima JAZZ R
Шнек
Изделие «Шнек» выполненное на оборудовании Fagima JAZZ R
Шнек
