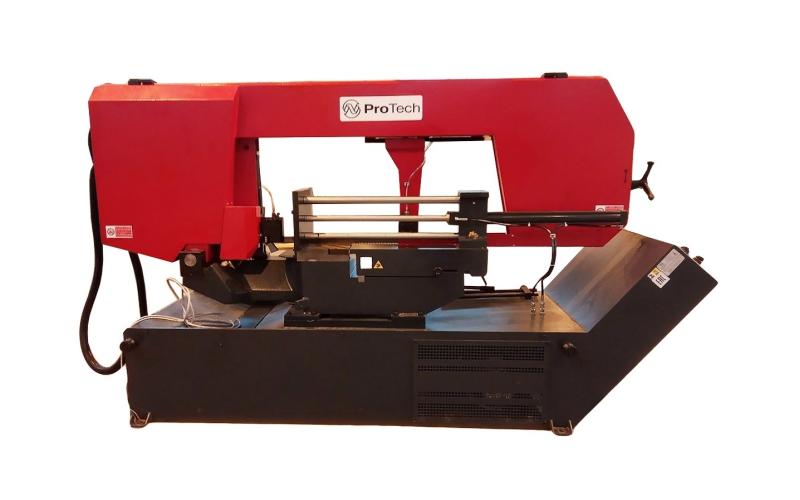

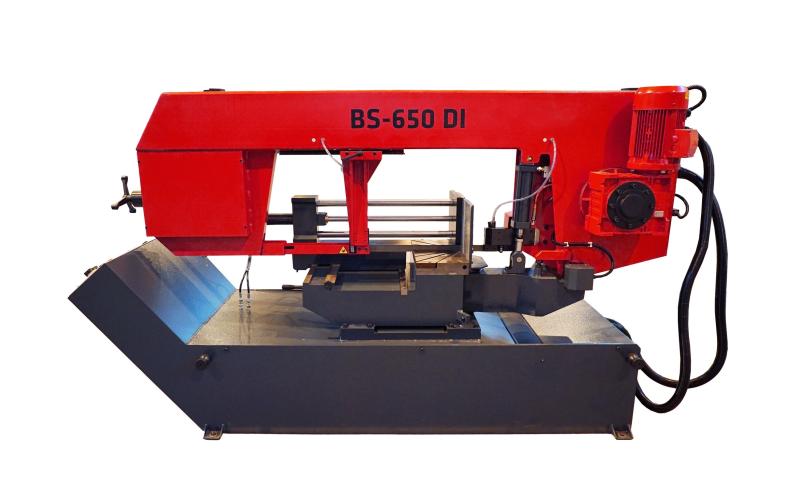

Полуавтоматический ленточнопильный станок маятникового типа с поворотной рамой
ProTech BS-650DI

Ленточнопильное
оборудование
ProTech BS-650DI
ProTech BS-650DI

Ленточнопильный станок Protech BS-650DI представляет собой модельный ряд станков европейского типа, предназначенных для промышленной эксплуатации. Оборудование рассчитано на пиление металлических заготовок больших диаметров до 460 мм, обработку профильных заготовок большой площади сечения.

Лизинг и кредит

Технические
характеристики

Конструкция станка позволяет осуществлять поворот пильной рамы влево и вправо на углы до 60 градусов, в зависимости от технологической необходимости. Наличие системы гидравлики позволяет выполнять основные технологические циклы в полуавтоматическом режиме. Имеется эргономичный пульт управления.

Пильная рама плавно опускается и поднимается самостоятельно после распила заготовки, движение рамы управляется с пульта управления. Для повышения производительности процесса имеется возможность программировать высоту поднятия рамы. Это позволяет уменьшить время холостого хода после отрезки заготовки. Полноценная гидравлическая система обеспечивает работу полноходовых гидравлических тисков, четко фиксирующих заготовку, ширина раскрытия тисков до 620 мм. При угловых резах рама поворачивается на необходимый угол, значение которого отображается на пульте управления. Модель BS-650DI оснащена мощным электродвигателем 2,2 кВт, позволяющим работать в длительном режиме и при больших нагрузках. Наличие редуктора и инвертора обеспечивает плавную скорость движения полотна. Инвертор позволяет менять скорость движения полотна в диапазоне 23–95 м/мин. Станок рассчитан на работу с ленточным полотном шириной 34 мм. Ленточнопильный станок имеет две направляющие, регулирующие проход полотна и предотвращающие увод полотна при пилении заготовок большого диаметра. В блоках направляющих находятся подшипники, создающие необходимое позиционирование полотна под прямым углом, а также твердосплавные вставки для уменьшения вибраций при резке. Очистка полотна от стружки осуществляется с помощью щетки. Станок оборудован системой подачи СОЖ через направляющие в зону резания. Вес станка в снаряженном состоянии 1250 кг.

Характеристики
Режим работы станка  полуавтоматический
Тиски гидравлические
Регулировка подачи гидроцилиндр
Поворот пильная рама
Регулировка скорости Инвертор
Резка круга под 90°, мм 460 (200)
Резка круга под +/-45°, мм  450 (200)
Резка круга под 60°, мм 300 (200)
Резка круга под -60°, мм 240 (200)
Резка прямоугольника под 90°, мм 620х450
Резка прямоугольника под 45°, мм 450х340
Резка прямоугольника под 60°, мм 420х270
Резка прямоугольника под -45°, мм 450х400
Резка прямоугольника под -60°, мм 320х220
Размеры полотна, мм 34 × 1,1 × 5270
Скорость полотна, м/мин 23 - 95
Мощность двигателя, кВт 2,2
Мощность мотора СОЖ, кВт 0,09
Мощность мотора гидростанции, кВт 0,37
Объем бака СОЖ, л 55
Объем бака гидростанции, л 15
Высота тисков, мм 250
Высота рабочего стола, мм 760
Длина, мм 3 050
Ширина, мм 800
Ширина с упором 1 890
Высота с поднятым приводом 2 500
Вес, кг 1 250

Комплектация

Стандартная комплектация
Выносной пульт управления. На него вынесены органы управления основными функциями станка (датчик сети, запуск/остановка, включение/выключение подачи, регулировка скорости подачи пильной рамы, кнопка аварийного выключения станка)
Регулировка усилия давления тисков (для тонкостенных заготовок)
Щетка для очистки полотна от стружки
Цифровая индикация угла поворота пильной рамы
Система охлаждения СОЖ
Полноходовые гидравлические тиски
Блоки направляющих полотна с твердосплавными вставками и подшипниками
Регулировка высоты поднятия пильной рамы с пульта управления
Ленточнопильное полотно М42, установленное на станке
Регулируемый концевой упор с линейкой
Набор инструмента с инструкцией на русском языке
Опциональные комплектующие
Рольганг неприводной/приводной
Концентрат ВИТТОЛ-100 20 л
Лазерный указатель линии реза
Вертикальный гидравлический прижим для резки пакетом
Тензометр (для измерения натяжения полотна)

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.
