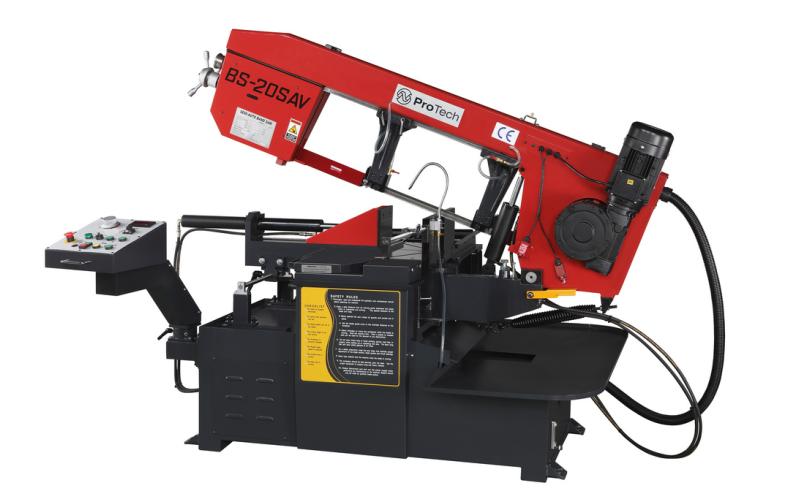

Полуавтоматический ленточнопильный станок маятникового типа ProTech BS-20SAV

BS-20SAV — полуавтоматический ленточнопильный станок маятникового типа бренда ProTech. В карточке оборудование описано как «Полуавтоматический ленточнопильный станок маятникового типа». Ручной ленточнопильный станок по металлу маятникового типа с диаметром резки до 330 мм и с поворотом рамы в обе стороны до 60 градусов. Пильная рама возвращается в исходное состояние при помощи гидравлической системы, которая также осуществляет работу гидроцилиндра подъема и опускания пильной рамы.

По паспортным данным BS-20SAV допускает следующие размеры заготовок: под 90° — круг до 330 мм; под ±45° — круг до 305 мм; под 60° — круг до 215 мм; прямоугольник под 90° — до 330×460 мм; прямоугольник под ±45° — до 330×270 мм; прямоугольник под 60° — до 315×195 мм. Перед запуском серии сверьте сечение конкретной детали с этими лимитами, особенно на угловых резах, где допустимый диаметр меньше.

Да, BS-20SAV поддерживает резку под углом. Угол задаётся через «Поворот пильной рамы». В карточке указан диапазон поворота: до 60°. Для косых резов ориентируйтесь на отдельные лимиты диаметра на 45° и 60° — они ниже, чем при прямом отрезе. Такая схема удобна для труб, профиля и балок, когда нужен не только прямой отрез.

В технических данных BS-20SAV указаны: полотно 34×1.1×4130 мм, скорость ленты 20 –93 м/мин, мощность главного двигателя 2.2 кВт, регулировка скорости — инвертор. Режим скорости и тип полотна подбирают под материал (конструкционная сталь, цветной металл, профиль), чтобы не жертвовать стойкостью ленты и качеством поверхности реза. Тип тисков: гидравлические.

BS-20SAV предназначен для резки металлических заготовок — труб, профиля, балок и других сечений в пределах паспортной производительности. Режим работы — полуавтоматический. Полуавтоматика закрывает основные движения рамы и зажима, а оператор управляет установкой заготовки и запуском цикла. Маятниковая компоновка типична для универсального и углового раскроя на заготовительном участке.
