Токарный станок с ЧПУ с приводным инструментом и осью «С» ACCUWAY UT-300LM

Станок в наличии

Токарный станок с ЧПУ с приводным инструментом и осью «С» UT-300LM. Применяются для решения широкого спектра задач высокопроизводительной и точной токарной обработки.

Лизинг и кредит

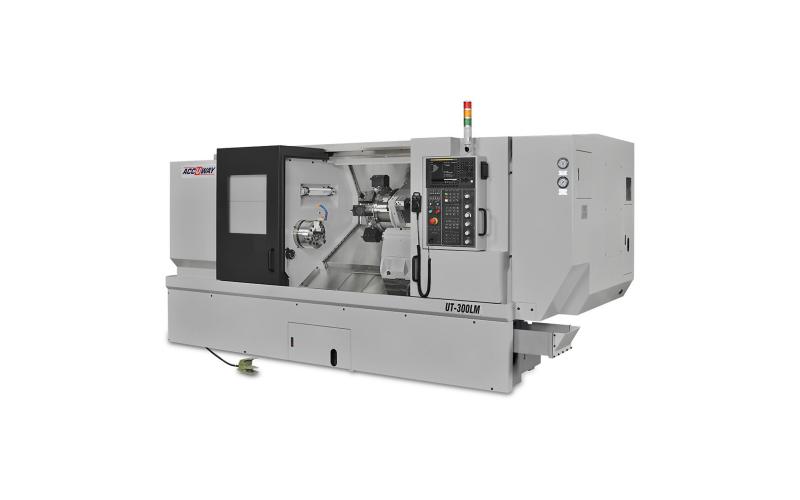

Токарный станок с ЧПУ с приводным инструментом и осью «С» ACCUWAY UT-300LM Токарный станок с ЧПУ с приводным инструментом и осью «С»

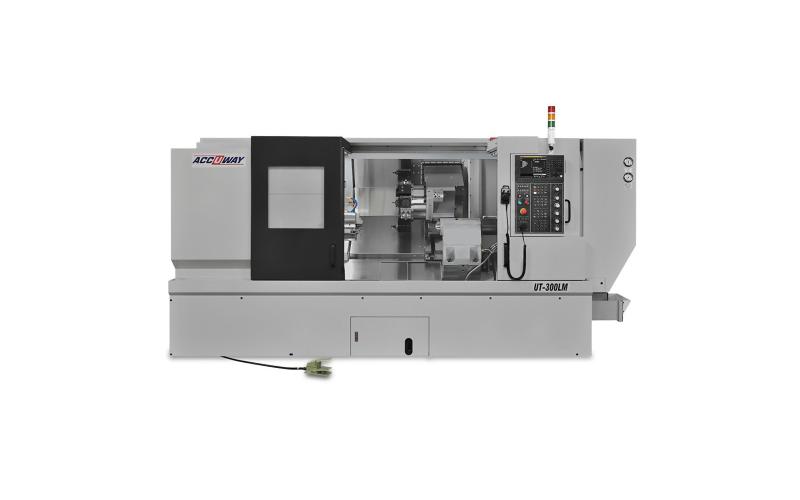

Токарный станок с ЧПУ с приводным инструментом и осью «С» ACCUWAY UT-300LM Токарный станок с ЧПУ с приводным инструментом и осью «С»

Технические характеристики
ACCUWAY UT-300LM

Цельнолитая наклонная станина имеет угол наклона 30°. Это обеспечивает наилучшую жесткость и компенсацию сил, воздействующих на револьверную голову в процессе резания, а также улучшает сход стружки.

Направляющие скольжения обеспечивают высокую контактную жесткость и виброустойчивость.

Заказчик может сам выбрать тип инструментальной револьверной головы, наиболее подходящий под его задачи или сходный с уже имеющимся оборудованием (VDI-40 или BMT-65).

Модель снабжена конвейером, рассчитанным на различное количество стружки, чтобы гарантировать её удаление с высокой производительностью.

Характеристики
Система ЧПУ Fanuc 0i-TF Plus
Габариты рабочей зоны
Максимальный диаметр над станиной, мм 612
Максимальный диаметр над суппортом, мм 400
Максимальный обтачиваемый диаметр, мм 420 (435)
Максимальная обтачиваемая длина, мм 1 040 (960)
Главный шпиндель
Фланец шпинделя A2-8 (A2-11)
Диаметр патрона, дюйм 10 (12, 15)
Макс. частота вращения шпинделя, об/мин 3 500 (2 700, 2 500; 2 000)
Мощность сервомотора шпинделя (пост/30 мин), кВт 15/18,5 (18,5/22; 30/37)
Диаметр прутка, мм 75 (90; 105; 116,5)
Перемещения
По оси Z, мм 1 250
По оси X, мм 300
Точность
Позиционирование по осям Z, X, мм ±0,005
Повторяемость по осям Z, X, мм ±0,003
Подачи
Скорость холостого хода по оси Z, м/мин 24
Скорость холостого хода по оси Х, м/мин 20
Револьверная голова
Способ вращения барабана сервоприводной
Система крепления инструмента BMT-65 (VDI-40)
Количество инструмента / из них приводные 12 / 12
Сечение державки токарного инструмента, мм 25×25
Сечение державки осевого расточного инструмента, мм 40
Частота вращения приводного инструмента, об/мин 4 000
Мощность приводного инструмента, кВт 3,7/5,5
Задняя бабка
Тип гидравлическая программируемая
Перемещение, мм 1 040
Ход пиноли, мм 120
Диаметр пиноли, мм 110
  Размер конуса   MT5
Прочие данные
Электропотребление, кВА 35
Требования к подключаемой электросети 50 Гц ±2%;   380 В ±10%
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Макс. Ø обработки, мм420
Макс. длина обработки, мм1040
Макс. Ø прутка, мм75

Комплектация ACCUWAY UT-300LM

Стандартная комплектация
Цельнолитая чугунная наклоненная станина, усиленная ребрами жесткости
Широкие прямоугольные закаленные направляющие скольжения
Кабинетная защита рабочей зоны с крышей
Система ЧПУ Fanuc 0i-TF Plus с монитором диагональю 10,4 дюйма
Объем памяти системы ЧПУ 2 Мбайт
Разъёмы: Ethernet, USB, CF-card
Модуль диалогового программирования и 3D-симуляции Manual Guide i
Главный шпиндель с ременным типом привода, мощность мотора 15/18,5 кВт, ось «С»
Гидростанция с возможностью регулирования усилия зажима
Программируемая задняя бабка с гидравлическим выдвижением пиноли
Гидроцилиндр и гидравлический трехкулачковый патрон 10 дюймов
3 комплекта сырых и 1 комплект каленых кулачков
Педаль для управления патроном и задней бабкой
Сервоприводная револьверная голова с болтовым типом закрепления оснастки по стандарту BMT-65 с приводным инструментом
Комплект держателей статичного инструмента для револьверной головы
Теплообменник электрошкафа
Система подачи СОЖ (4 Бар)
Защита для направляющих и ШВП
Система автоматической смазки направляющих и ШВП
Трехцветная сигнальная лампа
Ленточный конвейер для уборки стружки
Наклоняемая тележка для стружки на колесах
Набор слесарного инструмента для обслуживания станка
Трансформатор
Документация к станку и системе ЧПУ
Упаковка станка для безопасной перевозки
Опциональные комплектующие
Увеличение проходного отверстия для прутка до 90 мм, включая замену патрона на 12-дюймовый
 Увеличение проходного отверстия для прутка до 105 мм, включая замену фланца на А2-11 и патрона на 15-дюймовый
Замена револьверной головы c BMT-65 на VDI-40
Замена типа привода главного шпинделя на передачу через двухступенчатый зубчатый редуктор (значительное увеличение крутящего момента)
Замена сервомотора главного шпинделя на 18,5/22 кВт
Замена сервомотора главного шпинделя на 30/37 кВт
Установка оптических линеек на оси X, Z
 Пистолеты для СОЖ и сжатого воздуха;
Подготовка станка к подключению барфидера
Система измерения инструмента Renishaw HPRPA, съемная
Система измерения инструмента Renishaw HPPA, рука откидывается вручную
Система измерения инструмента Renishaw HPMA, рука откидывается автоматически по программе
Вытяжка масляного тумана с фильтром
Очиститель масла из СОЖ
Кондиционер для электрошкафа
Увеличение давления системы подачи СОЖ до 10 Бар
Увеличение давления системы подачи СОЖ до 15 Бар
Увеличение давления системы подачи СОЖ до 20 Бар
Гидравлический люнет FAR FRU B4 (диапазон диаметров 30~250 мм)
Гидравлический люнет SMW Autoblok SLU 3.2 (диапазон диаметров 50~200 мм)
Гидравлический люнет SMW Autoblok SLU 4 (диапазон диаметров 35~245 мм)
Ручной люнет (диапазон диаметров 50~250 мм)
Приводной блок прямой 0о
Приводной блок угловой 90о
Автоматическая дверь
Пульт с маховичком для управления станком

Получаемые изделия

Изделие «Вал» выполненное на оборудовании ACCUWAY UT-300LM
Вал
Изделие «Гайка» выполненное на оборудовании ACCUWAY UT-300LM
Гайка
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300LM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300LM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300LM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300LM
Деталь
Изделие «Изделие» выполненное на оборудовании ACCUWAY UT-300LM
Изделие
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300LM
Кольцо
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300LM
Кольцо
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300LM
Корпус
Изделие «Кронштейн» выполненное на оборудовании ACCUWAY UT-300LM
Кронштейн
Изделие «Опора» выполненное на оборудовании ACCUWAY UT-300LM
Опора
Изделие «Основание» выполненное на оборудовании ACCUWAY UT-300LM
Основание
Изделие «Ось» выполненное на оборудовании ACCUWAY UT-300LM
Ось
Изделие «Петля» выполненное на оборудовании ACCUWAY UT-300LM
Петля
Изделие «Разьем» выполненное на оборудовании ACCUWAY UT-300LM
Разьем
Изделие «Стойка» выполненное на оборудовании ACCUWAY UT-300LM
Стойка
Изделие «Танк» выполненное на оборудовании ACCUWAY UT-300LM
Танк
Изделие «Тестовая деталь» выполненное на оборудовании ACCUWAY UT-300LM
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании ACCUWAY UT-300LM
Форсунка
Изделие «Цилиндр» выполненное на оборудовании ACCUWAY UT-300LM
Цилиндр
Изделие «Штуцер» выполненное на оборудовании ACCUWAY UT-300LM
Штуцер

Производитель

Компания ACCUWAY Machinery Corporation является современным производством токарного и фрезерного оборудования с ЧПУ, протестированным по стандарту ISO9001. Ключевыми преимуществами оборудования ACCUWAY является монолитные чугунные станины, корпуса передней и задней бабок, суппорта и корпуса револьверных головок, использование направляющих скольжения, а также использование ШВП и подшипников высокого качества.
ТайваньТайвань
Работает с 1986 года.
