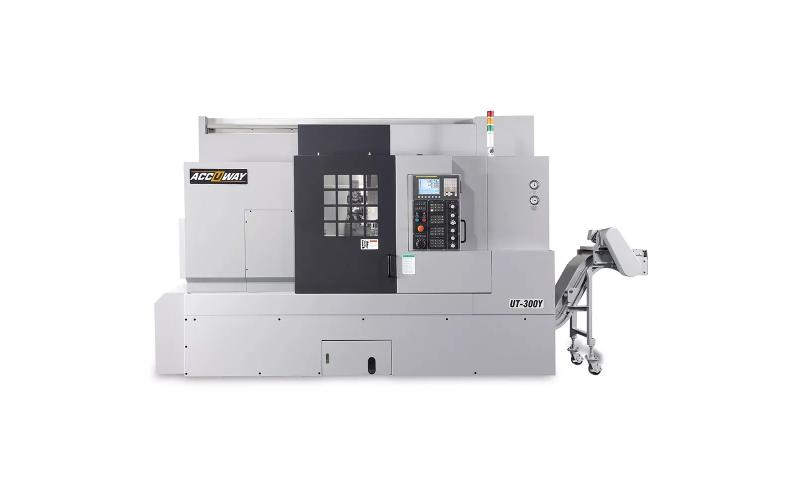

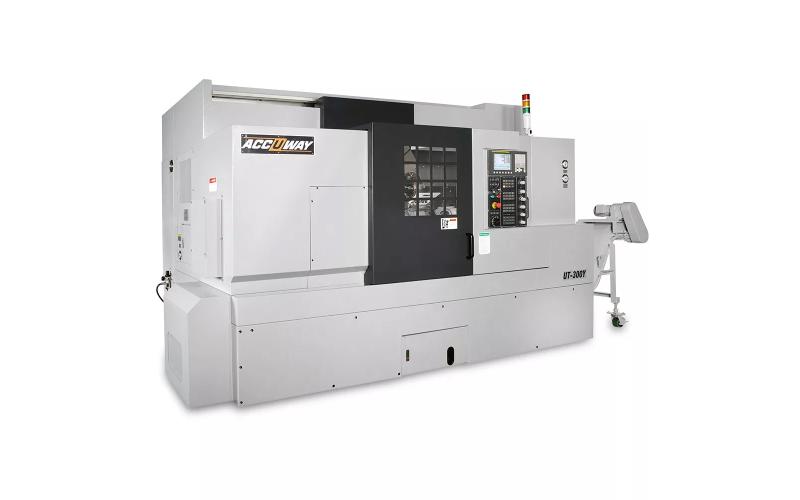

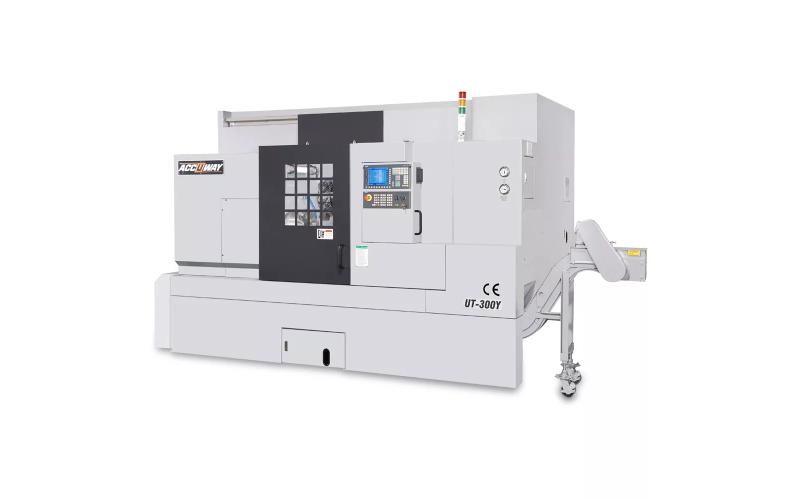

Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y

Токарный станок с ЧПУ серии UT-300. Отличительной особенностью UT-300Y является наличие оси Y, что существенно расширяет возможности обработки, позволяя выполнять сложные фрезерные операции.

Лизинг и кредит

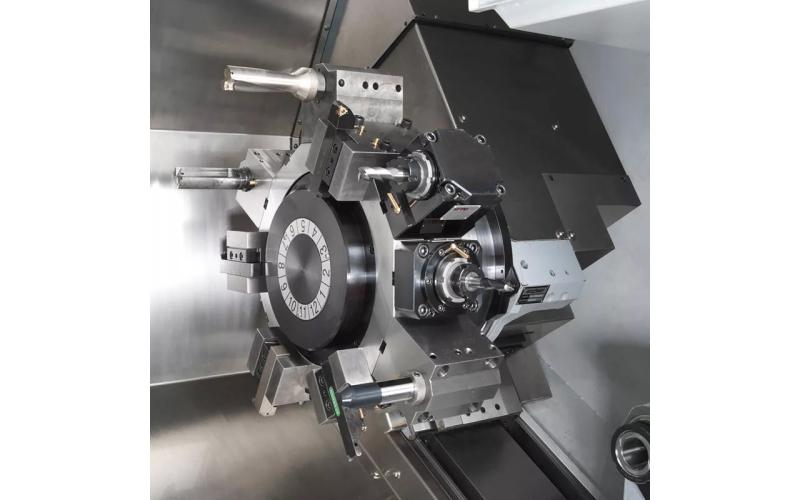

Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y Токарный станок с ЧПУ с Y-осью
Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y Токарный станок с ЧПУ с Y-осью
Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y Токарный станок с ЧПУ с Y-осью
Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y Токарный станок с ЧПУ с Y-осью
Токарный станок с ЧПУ с Y-осью ACCUWAY UT-300Y Токарный станок с ЧПУ с Y-осью

Технические характеристики
ACCUWAY UT-300Y

Характеристики
Система ЧПУ FANUC OiTC
Основные размеры обработки
Максимальный устанавливаемый Ø до кожуха Z-оси, мм 910
Максимальный устанавливаемый Ø до кожуха X-оси, мм 720
Максимальный обрабатываемый Ø (основной шпиндель), мм 470
Максимальный длина, мм 615
Основной шпиндель
Фланец шпинделя A2-8
Внутренний Ø подшипника шпинделя 130 (140)
Ø патрона (опция), дюйм 10" (12")
Отверстие в шпинделе (опция), мм 86 (101)
Частота вращения шпинделя (опция), об/мин 3500 (2700)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Ø прутка (опция), мм 75 (90)
Перемещения
Z-ось, мм 750
Y-ось, мм ±50
X-ось, мм 275
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Y-оси, м/мин 10
Скорость холостого хода Х-оси, м/мин 20
Револьверная головка
Тип BOT/VDI
Количество инструмента (опция) 12
Сечение державки (опция), мм 25×25
Сечение осевого инструмента, мм 40
Точность индексации СS шпинделя, град 0,0015
Максимальная частота вращения инструмента, об/мин 4000/5000
Мощность, кВт 3/3,7
Задняя бабка
Ход корпуса, мм 540
Ход пиноли, мм 120
Ø пиноли, мм 85
Размер конуса MT5
Позиционирование корпуса программируемое
Общие данные
Размеры в плане, м 3,5×2
Высота, м 2,2
Вес, кг 6000
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм470
Максимальная обрабатываемая длина, мм615
Макс. Ø обработки, мм470
Макс. длина обработки, мм615
Макс. Ø прутка, мм75

Комплектация ACCUWAY UT-300Y

Стандартная комплектация
 трехкулачковый патрон Strong с гидроцилиндром;
 система ЧПУ FANUC Oi-TC;
 монитор цветной 8.4" LCD;
 интерфейс RS-232;

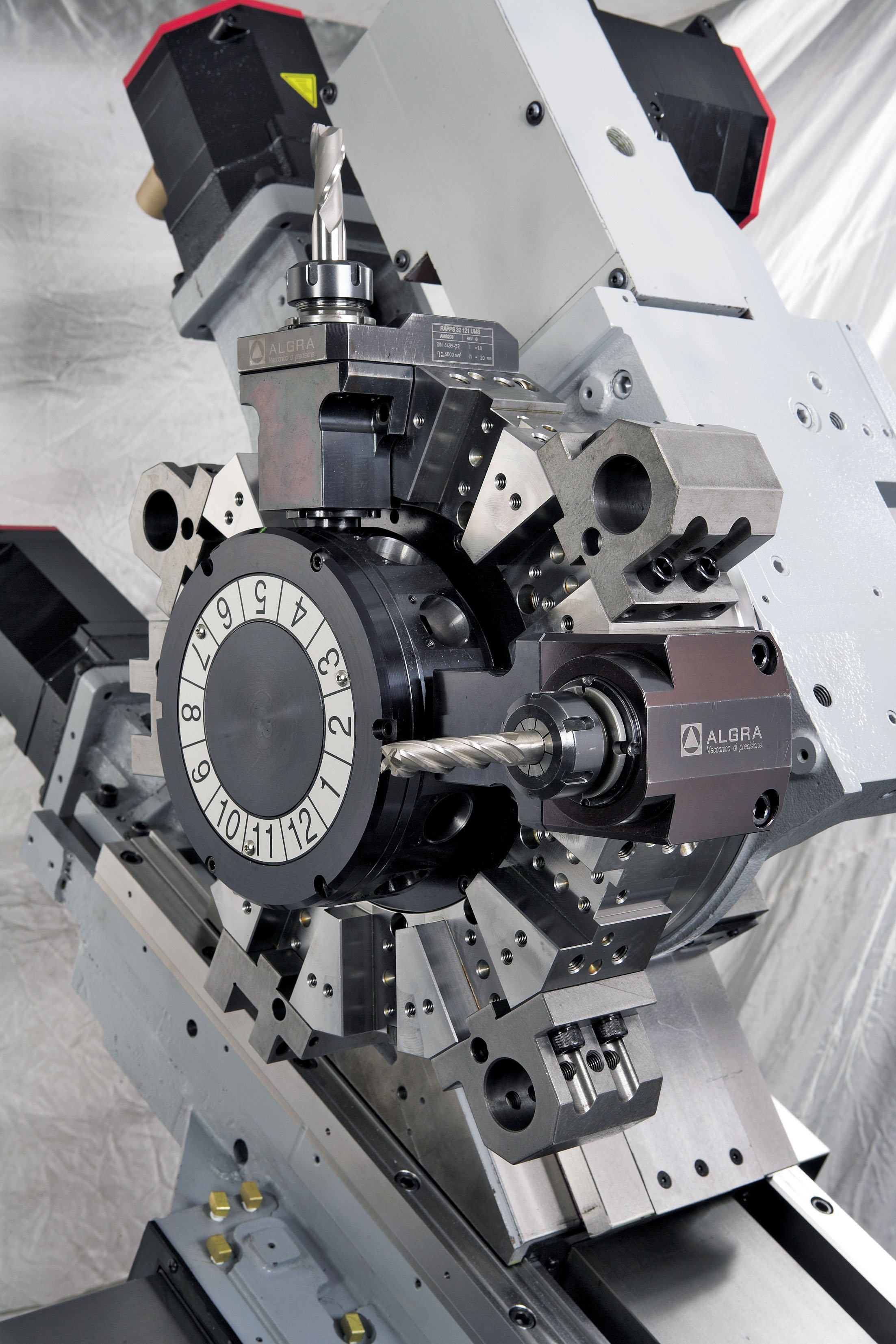

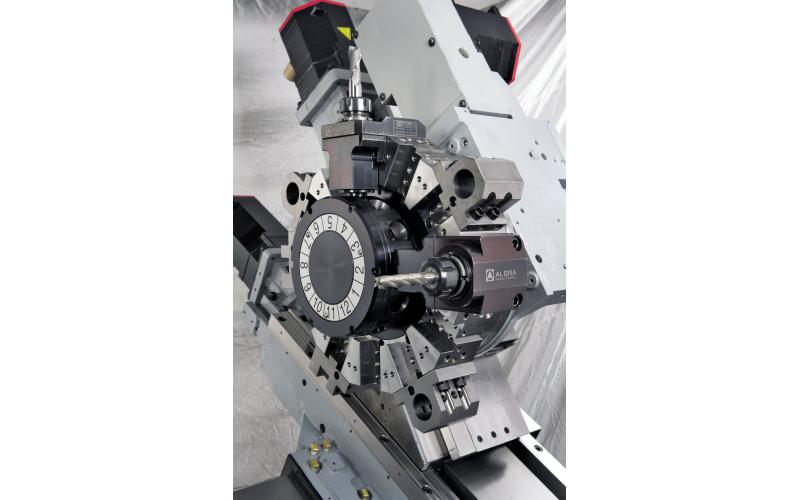

 приводная револьверная головка с гидравлическим приводом;
 Y-ось
 набор оснастки из резцедержателей и прижимных планок для револьверной головки;
 кондиционер для электрошкафа;
 гидравлическая станция;
 система подачи СОЖ (4-bar);
 полное ограждение X/Z осей;
 система автоматической смазки;
 трехцветная сигнализация режимов работы станка;
 конвейер для стружки и тележка для стружки;
 стандартный набор комплекта сырых и закаленных кулачков;
 инструмент для установки станка;
 инструкции по эксплуатации на английском и русском языке;
 инструкции по программированию Fanuc
Опциональные комплектующие
 замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
 замена на сервоприводную револьверную головку;
 устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
 автоматическая дверь;
 трансформатор;
 интерфейс для загрузочного устройства DH-65;
 загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
 загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
 деталеуловитель;
 конвейер для готовых деталей;
 кондиционер для электрического шкафа;
 отделитель масляного тумана;
 отделитель масла от СОЖ

Получаемые изделия

Изделие «Вал» выполненное на оборудовании ACCUWAY UT-300Y
Вал
Изделие «Гайка» выполненное на оборудовании ACCUWAY UT-300Y
Гайка
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300Y
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300Y
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300Y
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300Y
Деталь
Изделие «Изделие» выполненное на оборудовании ACCUWAY UT-300Y
Изделие
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300Y
Кольцо
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300Y
Кольцо
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300Y
Корпус
Изделие «Кронштейн» выполненное на оборудовании ACCUWAY UT-300Y
Кронштейн
Изделие «Опора» выполненное на оборудовании ACCUWAY UT-300Y
Опора
Изделие «Основание» выполненное на оборудовании ACCUWAY UT-300Y
Основание
Изделие «Ось» выполненное на оборудовании ACCUWAY UT-300Y
Ось
Изделие «Петля» выполненное на оборудовании ACCUWAY UT-300Y
Петля
Изделие «Разьем» выполненное на оборудовании ACCUWAY UT-300Y
Разьем
Изделие «Стойка» выполненное на оборудовании ACCUWAY UT-300Y
Стойка
Изделие «Танк» выполненное на оборудовании ACCUWAY UT-300Y
Танк
Изделие «Тестовая деталь» выполненное на оборудовании ACCUWAY UT-300Y
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании ACCUWAY UT-300Y
Форсунка
Изделие «Цилиндр» выполненное на оборудовании ACCUWAY UT-300Y
Цилиндр
Изделие «Штуцер» выполненное на оборудовании ACCUWAY UT-300Y
Штуцер

Производитель

Компания ACCUWAY Machinery Corporation является современным производством токарного и фрезерного оборудования с ЧПУ, протестированным по стандарту ISO9001. Ключевыми преимуществами оборудования ACCUWAY является монолитные чугунные станины, корпуса передней и задней бабок, суппорта и корпуса револьверных головок, использование направляющих скольжения, а также использование ШВП и подшипников высокого качества.
ТайваньТайвань
Работает с 1986 года.
