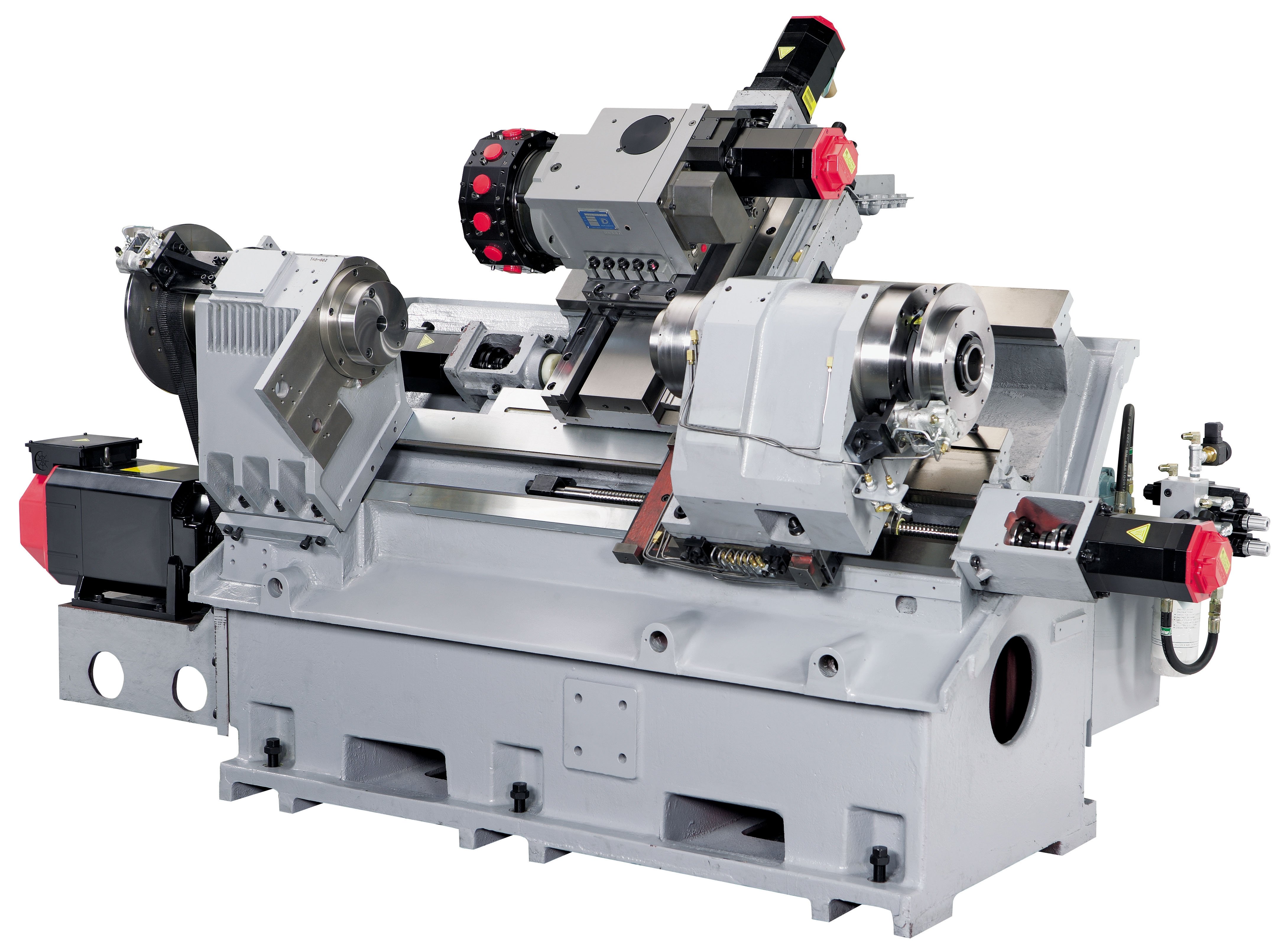

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM

Токарный станок наклонного типа с ЧПУ серии UT-300 с приводным инструментом и противошпинделем. Позволяет производить обработку деталей, требующих перехватку для доработки на противошпинделе с возможной фрезерной обработкой. Жесткая и компактная станина с углом наклона 30° изготовлена из модифицированного чугуна (Meehanite).

Лизинг и кредит

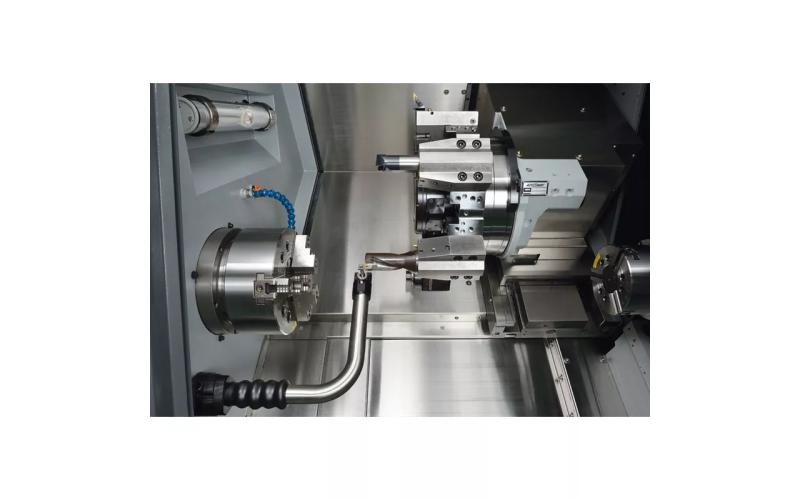

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM Токарный станок с ЧПУ с противошпинделем и приводным инструментом

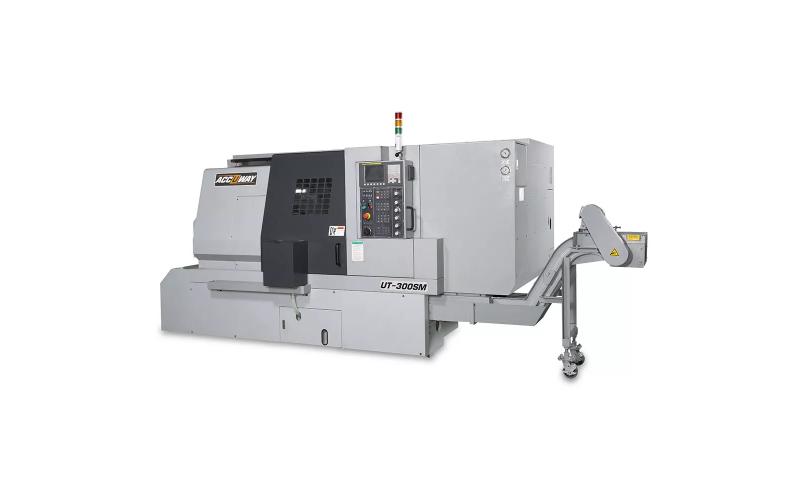

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM Токарный станок с ЧПУ с противошпинделем и приводным инструментом

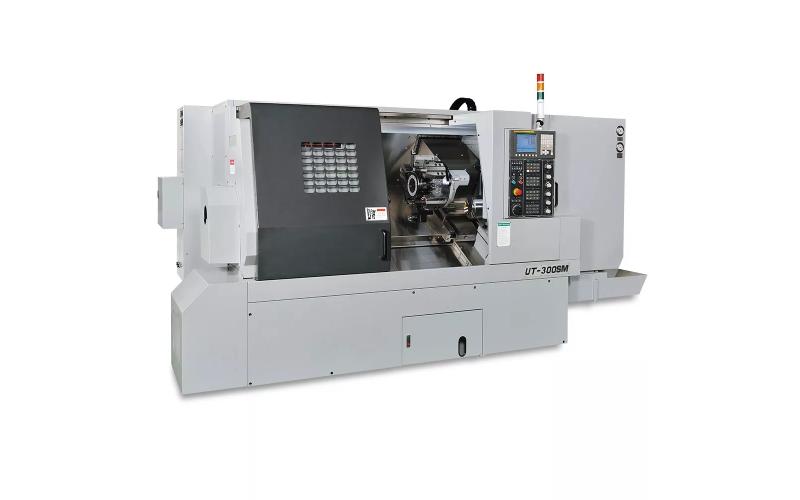

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM Токарный станок с ЧПУ с противошпинделем и приводным инструментом

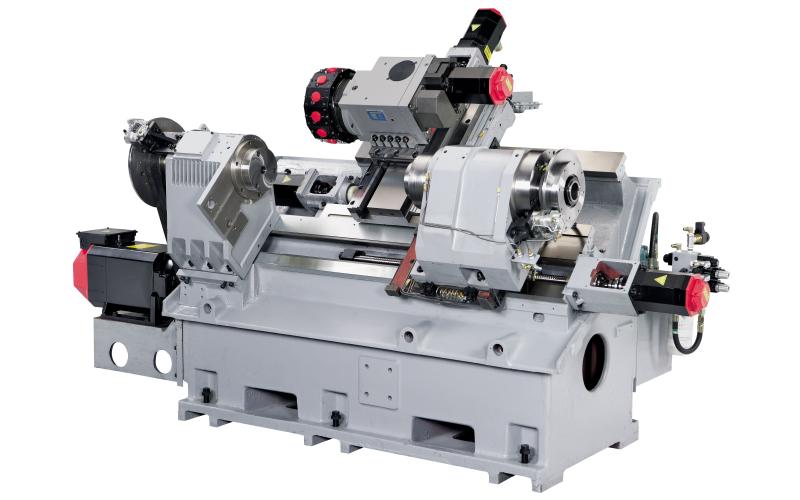

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM Токарный станок с ЧПУ с противошпинделем и приводным инструментом

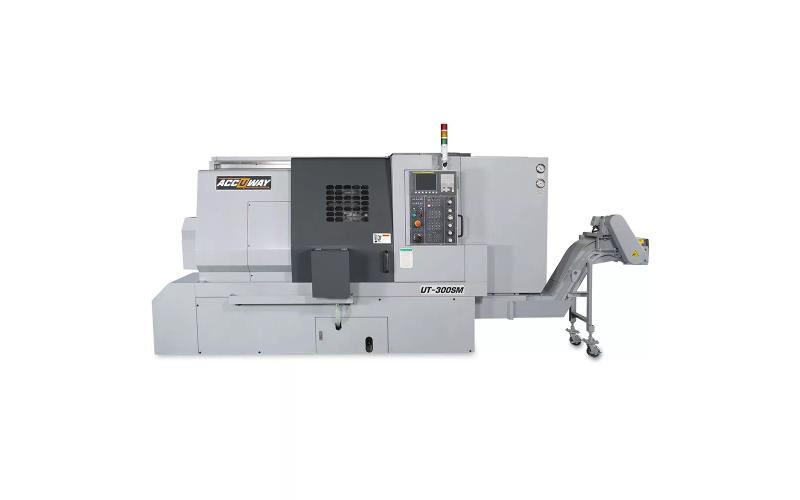

Токарный станок с ЧПУ с противошпинделем и приводным инструментом ACCUWAY UT-300SM Токарный станок с ЧПУ с противошпинделем и приводным инструментом

Технические характеристики
ACCUWAY UT-300SM

Характеристики
Система ЧПУ FANUC OiTC
Основные размеры обработки
Максимальный устанавливаемый Ø до кожуха Z-оси, мм 612
Максимальный устанавливаемый Ø до кожуха X-оси, мм 388
Максимальный обрабатываемый Ø (основной шпиндель), мм 450
Максимальный обрабатываемый Ø (противошпиндель), мм 375
Максимальная длинна, мм 610
Основной шпиндель
Фланец шпинделя A2-8
Внутренний Ø подшипника шпинделя 130 (140)
Ø патрона (опция), дюйм 10" (12")
Отверстие в шпинделе (опция), мм 86 (101)
Частота вращения шпинделя (опция), об/мин 3500 (2700)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Ø прутка (опция), мм 75 (90)
Противошпиндель
Фланец шпинделя (опция) A2-5
Ø патрона (опция), дюйм 6"
Отверстие в шпинделе (опция), мм 56
Частота вращения шпинделя (опция), об/мин 6000
Мощность шпинделя (пост./30 мин), кВт 5,5/7,5
Ø прутка (опция), мм 45
Z-ось, мм 750
X-ось, мм 300
B-ось, мм 780
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 20
Скорость холостого хода B-оси, м/мин 24
Револьверная головка
Тип BOT/VDI
Количество инструмента (опция) 12
Сечение державки (опция), мм 25×25
Сечение осевого инструмента, мм 40
Точность индексации СS шпинделя, град 0,015
Максимальная частота вращения инструмента, об/мин 4000/5000
Мощность, кВт 3/3,7
Общие данные
Размеры в плане, м 3×1,8
Высота, м 1,8
Вес, кг 5900
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм450
Максимальная обрабатываемая длина, мм610
Макс. Ø обработки, мм450
Макс. длина обработки, мм610
Макс. Ø прутка, мм75

Комплектация ACCUWAY UT-300SM

Стандартная комплектация
 трехкулачковый патрон Strong с гидроцилиндром;
 система ЧПУ FANUC Oi-TC;
 монитор цветной 8.4" LCD;
 интерфейс RS-232;
 противошпиндель
 приводная револьверная головка с гидравлическим приводом;
 набор оснастки из резцедержателей и прижимных планок для револьверной головки;
 кондиционер для электрошкафа;
 гидравлическая станция;
 система подачи СОЖ (4-bar);
 полное ограждение X/Z осей;
 система автоматической смазки;
 трехцветная сигнализация режимов работы станка;
 конвейер для стружки и тележка для стружки;
 стандартный набор комплекта сырых и закаленных кулачков;
 инструмент для установки станка;
 инструкции по эксплуатации на английском и русском языке;
 инструкции по программированию Fanuc
Опциональные комплектующие
 замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
 приводной блок 90 градусов
 приводной блок 0 градусов
 замена на сервоприводную револьверную головку;
 устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
 автоматическая дверь;
 трансформатор;
 интерфейс для загрузочного устройства DH-65;
 загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
 загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
 деталеуловитель;
 конвейер для готовых деталей;
 кондиционер для электрического шкафа;
 отделитель масляного тумана;
 отделитель масла от СОЖ

Получаемые изделия

Изделие «Вал» выполненное на оборудовании ACCUWAY UT-300SM
Вал
Изделие «Гайка» выполненное на оборудовании ACCUWAY UT-300SM
Гайка
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300SM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300SM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300SM
Деталь
Изделие «Деталь» выполненное на оборудовании ACCUWAY UT-300SM
Деталь
Изделие «Изделие» выполненное на оборудовании ACCUWAY UT-300SM
Изделие
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300SM
Кольцо
Изделие «Кольцо» выполненное на оборудовании ACCUWAY UT-300SM
Кольцо
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Корпус» выполненное на оборудовании ACCUWAY UT-300SM
Корпус
Изделие «Кронштейн» выполненное на оборудовании ACCUWAY UT-300SM
Кронштейн
Изделие «Опора» выполненное на оборудовании ACCUWAY UT-300SM
Опора
Изделие «Основание» выполненное на оборудовании ACCUWAY UT-300SM
Основание
Изделие «Ось» выполненное на оборудовании ACCUWAY UT-300SM
Ось
Изделие «Петля» выполненное на оборудовании ACCUWAY UT-300SM
Петля
Изделие «Разьем» выполненное на оборудовании ACCUWAY UT-300SM
Разьем
Изделие «Стойка» выполненное на оборудовании ACCUWAY UT-300SM
Стойка
Изделие «Танк» выполненное на оборудовании ACCUWAY UT-300SM
Танк
Изделие «Тестовая деталь» выполненное на оборудовании ACCUWAY UT-300SM
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании ACCUWAY UT-300SM
Форсунка
Изделие «Цилиндр» выполненное на оборудовании ACCUWAY UT-300SM
Цилиндр
Изделие «Штуцер» выполненное на оборудовании ACCUWAY UT-300SM
Штуцер

Производитель

Компания ACCUWAY Machinery Corporation является современным производством токарного и фрезерного оборудования с ЧПУ, протестированным по стандарту ISO9001. Ключевыми преимуществами оборудования ACCUWAY является монолитные чугунные станины, корпуса передней и задней бабок, суппорта и корпуса револьверных головок, использование направляющих скольжения, а также использование ШВП и подшипников высокого качества.
ТайваньТайвань
Работает с 1986 года.
