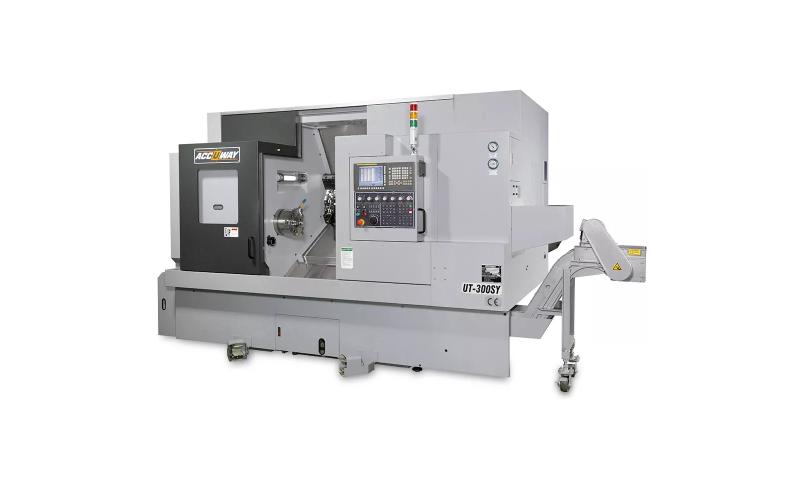

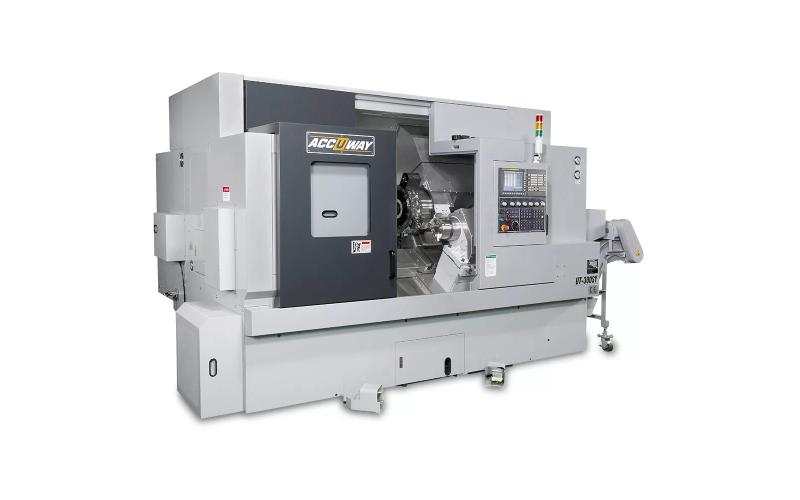

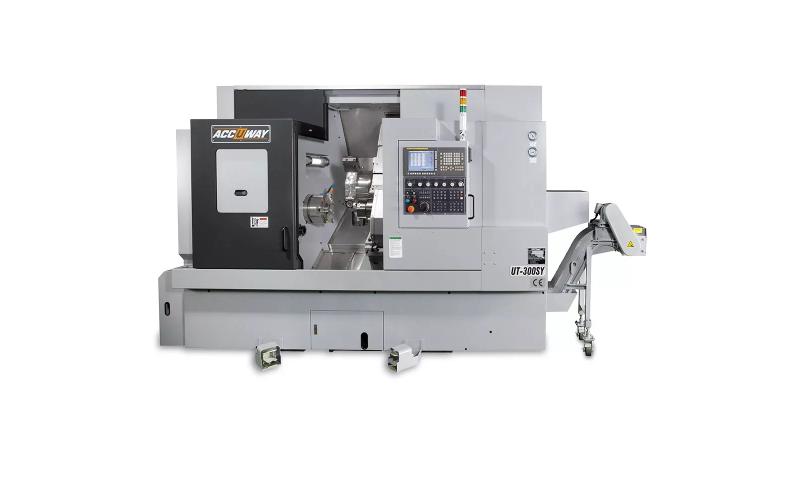

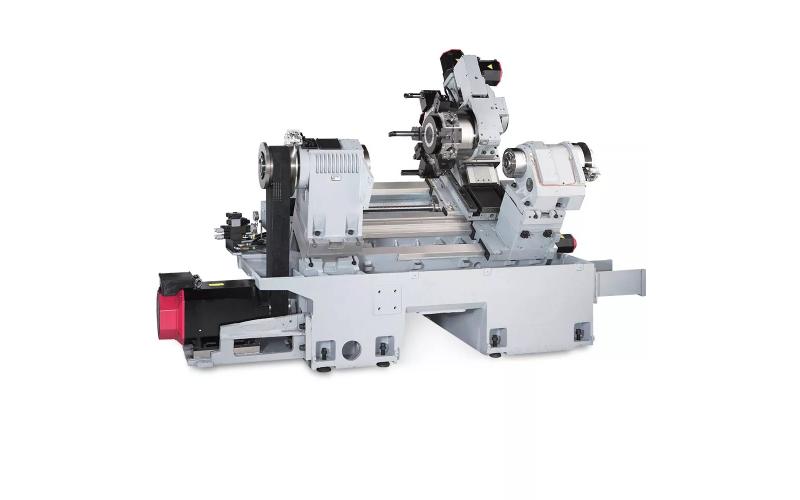

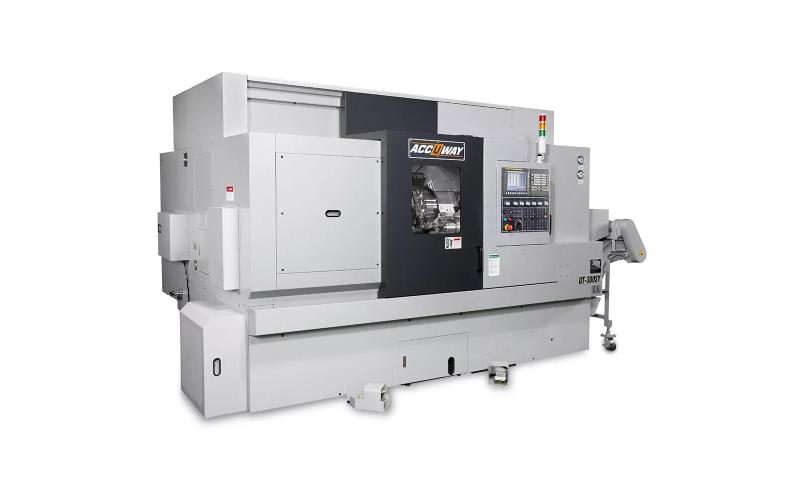

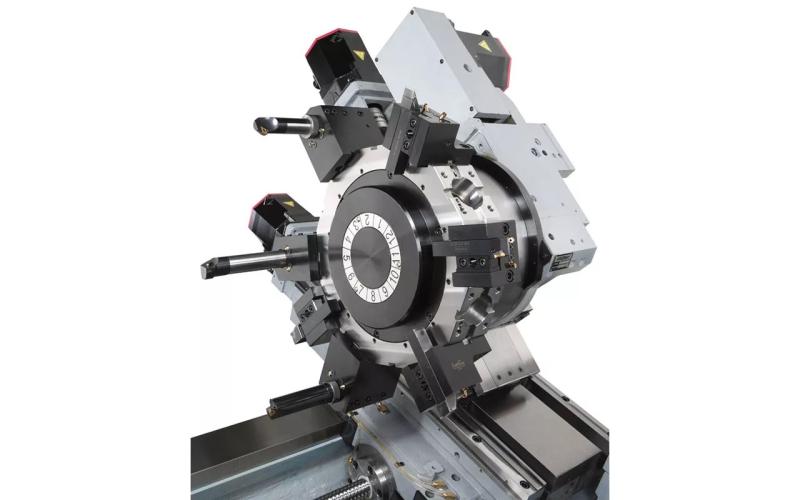

Токарный станок с ЧПУ с Y-осью и противошпинделем ACCUWAY UT-300SY
Токарный станок с ЧПУ серии UT-300. Станки ACCUWAY UT-300SY выпускаются в исполнении с противошпинделем и Y-осью. Фрезерный привод с осью Y существенно расширяет возможности обработки, позволяя выполнять сложные фрезерные операции и делать отверстия вне плоскости оси вращения заготовки.
Технические характеристики
ACCUWAY UT-300SY
Характеристики
| Система ЧПУ | FANUC OiTC |
Основные размеры обработки
| Максимальный устанавливаемый Ø до кожуха Z-оси, мм | 910 |
| Максимальный устанавливаемый Ø до кожуха X-оси, мм | 720 |
| Максимальный обрабатываемый Ø (основной шпиндель), мм | 450 |
| Максимальный обрабатываемый Ø (противошпиндель), мм | 375 |
| Максимальная длина, мм | 615 |
Основной шпиндель
| Фланец шпинделя | A2-8 |
| Внутренний Ø подшипника шпинделя | 130 (140) |
| Ø патрона (опция), дюйм | 10" (12") |
| Отверстие в шпинделе (опция), мм | 86 (101) |
| Частота вращения шпинделя (опция), об/мин | 3500 (2700) |
| Мощность шпинделя (пост./30 мин), кВт | 15/18,5 |
| Ø прутка (опция), мм | 75 (90) |
Противошпиндель
| Фланец шпинделя (опция) | A2-5 |
| Ø патрона (опция), дюйм | 6" |
| Отверстие в шпинделе (опция), мм | 56 |
| Частота вращения шпинделя (опция), об/мин | 6000 |
| Мощность шпинделя (пост./30 мин), кВт | 5,5/7,5 |
| Ø прутка (опция), мм | 45 |
| Z-ось, мм | 750 |
| Y-ось, мм | ±50 |
| X-ось, мм | 275 |
| B-ось, мм | 660 |
Подачи
| Скорость холостого хода Z-оси, м/мин | 24 |
| Скорость холостого хода Y-оси, м/мин | 10 |
| Скорость холостого хода Х-оси, м/мин | 20 |
| Скорость холостого хода B-оси, м/мин | 24 |

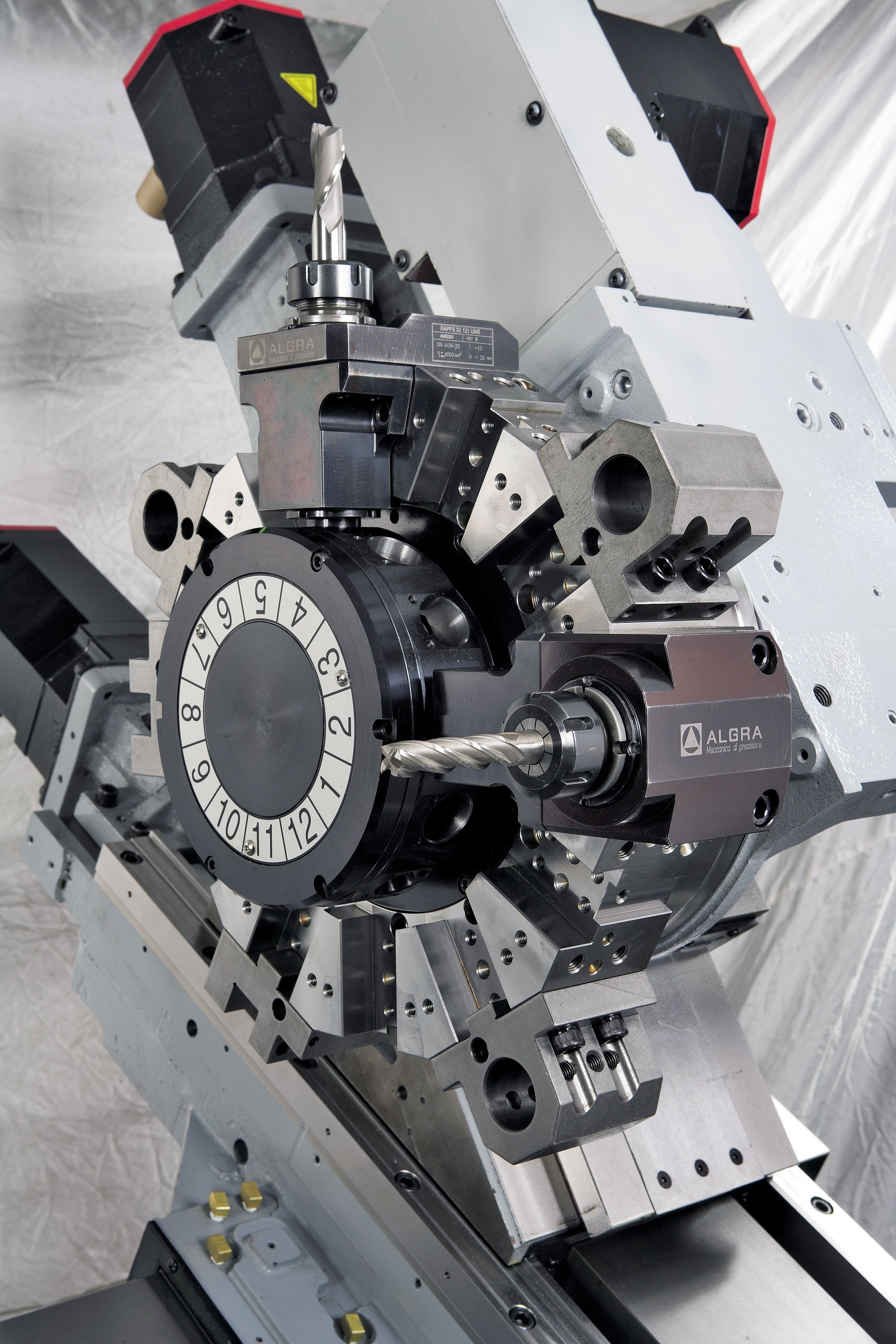

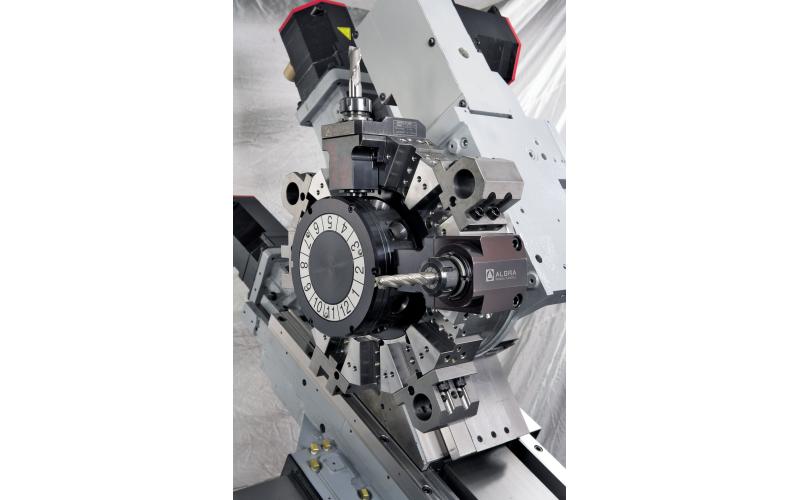

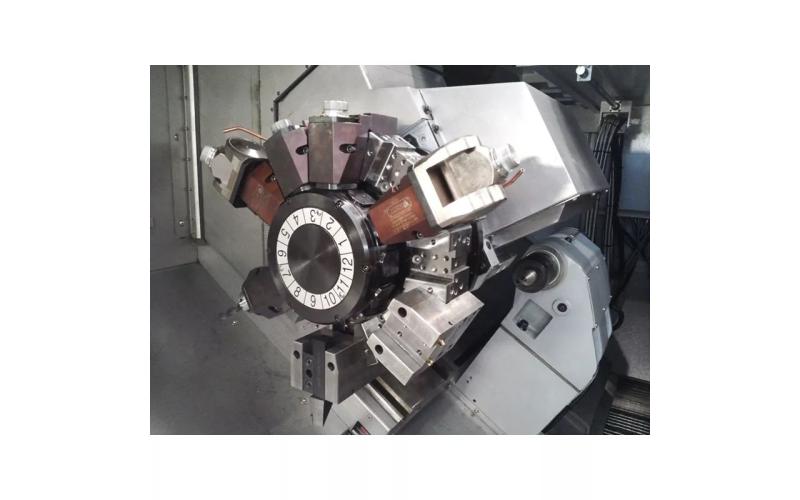

Револьверная головка
| Тип | BOT/VDI |
| Количество инструмента (опция) | 12 |
| Сечение державки (опция), мм | 25×25 |
| Сечение осевого инструмента, мм | 40 |
| Точность индексации СS шпинделя, град | 0,0015 |
| Макс. частота вращения инструмента, об/мин | 4000/5000 |
| Мощность, кВт | 3/3,7 |
Задняя бабка
| Ход корпуса, мм | 540 |
| Ход пиноли, мм | 120 |
| Ø пиноли, мм | 85 |
| Размер конуса | MT5 |
| Позиционирование корпуса | программируемое |
Общие данные
| Размеры в плане, м | 3,5×2 |
| Высота, м | 2,2 |
| Вес, кг | 6500 |
Основные параметры
| Наличие ЧПУ | да |
| Мощность шпинделя, кВт | 15/18,5 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 450 |
| Максимальная обрабатываемая длина, мм | 615 |
| Макс. Ø обработки, мм | 450 |
| Макс. длина обработки, мм | 615 |
| Макс. Ø прутка, мм | 75 |
Комплектация ACCUWAY UT-300SY
Стандартная комплектация
трехкулачковый патрон Strong с гидроцилиндром;
система ЧПУ FANUC Oi-TC;
монитор цветной 8.4" LCD;
интерфейс RS-232;
приводная револьверная головка с гидравлическим приводом;
Y-ось
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc
Опциональные комплектующие
замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
замена на сервоприводную револьверную головку;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ
