Токарный станок с ЧПУ на направляющих качения ProTech IS-023M

Токарный станок с ЧПУ IS-023 М с приводным инструментом и осью «С». На фоне конкурентов выделяется высокой точностью, компактными размерами и доступной стоимостью.

Лизинг и кредит

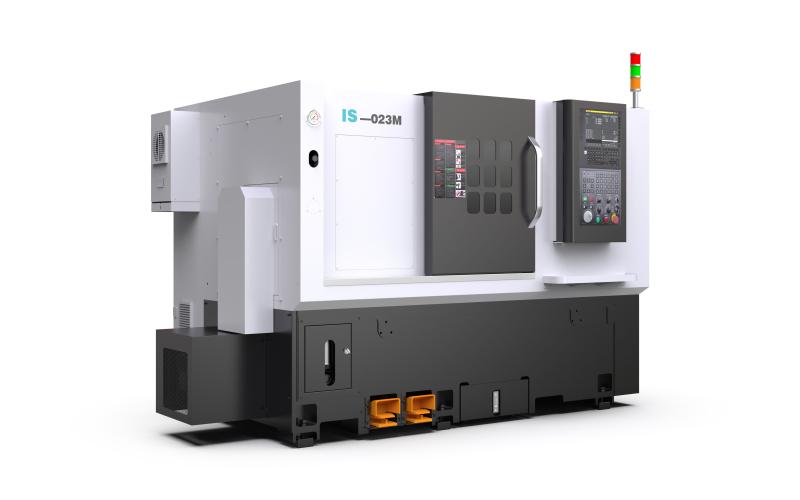

Токарный станок с ЧПУ на направляющих качения ProTech IS-023M Токарный станок с ЧПУ на направляющих качения

Технические характеристики
ProTech IS-023M

Токарный станок с ЧПУ IS-023 М на направляющих качения. Отличается высокой скоростью перемещения по осям и жесткостью, достаточной для обработки большинства популярных материалов.

Все сопрягаемые поверхности конструкции оборудования подвергаются операциям ручного шабрения. Это обеспечивает максимально жесткую конструкцию станка. Модель IS-023 М в базовой комплектации снабжена ленточным конвейером для уборки стружки, обеспечивающим её удаление с высокой производительностью.

Характеристики
Система ЧПУ Fanuc 0i-TF Plus
ГАБАРИТЫ РАБОЧЕЙ ЗОНЫ
Максимальный диаметр над станиной, мм 500
Макс. Ø обработки, мм 260
Макс. длина обработки, мм 500
ГЛАВНЫЙ ШПИНДЕЛЬ
Тип привода ременный
Фланец шпинделя A2-6
Диаметр трехкулачкового патрона, дюйм 8
Максимальная скорость вращения шпинделя, об/мин 4 000
Мощность сервомотора шпинделя <пост./30 мин>, кВт 11/15
Макс. Ø прутка, мм 52
ЗАДНЯЯ БАБКА
Способ управления ручная
Способ перемещения зацепление за суппорт РГ
Тип пиноли гидравлический
Посадка под задний центр конус Морзе №4
Диаметр пиноли, мм 70
Ход пиноли, мм 100
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ
Ход по оси Z, мм 500
Ход по оси X, мм 190
Скорость холостого хода по оси Z, м/мин 30
Скорость холостого хода по оси X, м/мин 24
Рабочая подача по всем осям, м/мин 10
ТОЧНОСТЬ
Позиционирование, мм ±0,005
Повторяемость, мм ±0,003
Дискретность оси С, градус 0,001
РЕВОЛЬВЕРНАЯ ГОЛОВА
Система крепления инструмента BMT-55
Механизм вращения сервомотор
Механизм фиксации гидравлический тормоз
Количество инструмента, шт. 12
Сечение державки токарного инструмента, мм 25×25
Сечение державки расточного инструмента, мм 40
Тип цанг в приводных блоках ER-32
Мощность приводного инструмента <пост./30 мин>, кВт 2,2/3,7
Макс. скорость вращения приводного инструмента, об/мин 4 000
ПРОЧИЕ ДАННЫЕ
Требования к подключаемой электросети, В/Гц 380 / 50
Электропотребление, кВА 30
Объем бака СОЖ, л ~100
Вес станка без конвейера для стружки, кг 4180
Длина станка без учета конвейера для стружки, мм 2700
Ширина станка, мм 1800
Высота станка, мм 1800
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Макс. Ø обработки, мм260
Макс. длина обработки, мм500
Макс. Ø прутка, мм52

Комплектация ProTech IS-023M

Стандартная комплектация
Литая чугунная наклоненная станина, усиленная ребрами жесткости
Линейные направляющие качения
Кабинетное ограждение рабочей зоны
Система ЧПУ Fanuc 0i-TF Plus (тип 5) с диагональю монитора 10,4 дюйма
Главный шпиндель с ременным типом привода 11/15 кВт (Fanuc Beta iIP 22/8000)
Гидростанция
Гидравлический трехкулачковый патрон диаметром 8 дюймов на главном шпинделе
Ручная задняя бабка с гидравлической пинолью
Педаль для управления патроном и задней бабкой
Револьверная голова с болтовой посадкой под держатели инструмента ВМТ-55
Комплект блоков держателей инструмента
Теплообменник электрошкафа
Система подачи СОЖ (~4 Бар)
Защита для направляющих и ШВП
Система автоматической смазки
Освещение рабочей зоны
Трехцветная сигнальная лампа
Ленточный конвейер для уборки стружки
Наклоняемая тележка для стружки на колесиках
Инструмент для установки и обслуживания станка
Опоры и нивелировочные болты
Опциональные комплектующие
Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i
Контактная система измерения инструмента Renishaw
Отделитель масла от СОЖ
Пистолеты для СОЖ и сжатого воздуха
Система подачи СОЖ 10 / 20 – Бар
Автоматический податчик прутка (барфидер) длиной 1 200 мм

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech IS-023M

Гарантийное обслуживание станка ProTech IS-023M

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
