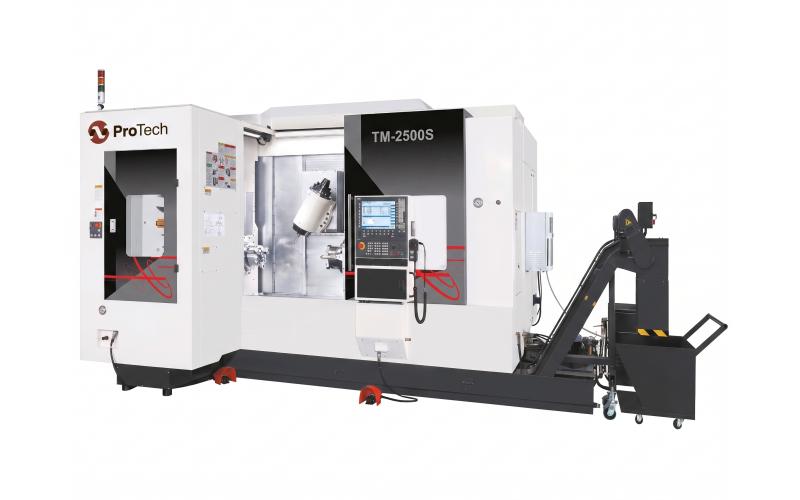

Токарно-фрезерный обрабатывающий цент ProTech ТМ-2500S
Токарно-фрезерный обрабатывающий центр TM-2500S — оснащен осями B (наклон от -20° до +200°) и C (непрерывный поворот на ±360°), синхронизированными с линейными осями X/Y/Z1/Z2 (ход: 560/±125/1060+93/1090 мм). Это обеспечивает непрерывную обработку сложных контуров.
Технические характеристики
ProTech ТМ-2500S
Характеристики
| Система ЧПУ | Siemens ONE |
Габариты рабочей зоны
| Максимальный диаметр над станиной, мм | 530 |
| Максимально возможный диаметр обработки, мм | 500 |
| Максимальная обрабатываемая длина, мм | 1 000 |
| Максимальный диаметр прутка, мм | 65 |
Главный шпиндель
| Передача вращения от сервомотора | встроенный мотор-шпиндель |
| Фланец шпинделя | А2-6 |
| Диаметр сквозного отверстия, мм | 75 |
| Диаметр патрона, дюйм | 8 |
| Максимальная скорость вращения, об/мин | 4 500 |
| Мощность (пост./30 мин), кВт | 15/22 |
Противошпиндель
| Передача вращения от сервомотора | встроенный мотор-шпиндель |
| Фланец шпинделя | А2-6 |
| Диаметр сквозного отверстия, мм | 75 |
| Диаметр патрона, дюйм | 8 |
| Максимальная скорость вращения, об/мин | 4 500 |
| Мощность (пост./30 мин.), кВт | 15/22 |
Перемещения
| По оси X , мм | 560 |
| По оси Y, мм | ±125 |
| По оси Z, мм | 1 060+93 |
| Ход по оси А, мм | 1 090 |
| Диапазон наклона по оси В, градус | -20-200 |
Подачи
| Скорость холостого хода по осям Х, Z, Y, м/мин | 36 |
| Скорость холостого хода по оси А, м/мин | 24 |
| Скорость наклона по оси В, об/мин | 25 |
| Скорость вращения по осям С1, С2, об/мин | 250 |
Токарно-фрезерный шпиндель
| Передача вращения от сервомотора | встроенный мотор-шпиндель |
| Конус | HSK-63T |
| Мощность (пост./30 мин.), кВт | 11/22 |
| Максимальная скорость вращения, об/мин | 12 000 |
Инструментальный магазин
| Исполнение | цепной |
| Вместимость, шт | 36 |
| Макс. диаметр инструмента при занятых/свободных соседних ячейках, мм | 90/120 |
| Макс. длина инструмента, мм | 250 |
| Макс. вес инструмента, кг | 8 |
| Время смены «инструмент-инструмент», сек | 2 |
| Время смены «от стружки до стружки», сек | 10 |
Прочие данные
| Электропотребление, кВА | 42 |
| Требуемое давление сжатого воздуха, МПа | 0,6 |
| Обьем бака СОЖ, л | 300 |
Габариты станка
| Длина, мм | 4 007 |
| Ширина, мм | 2 838 |
| Высота, мм | 2 715 |
| Вес, кг | 11 000 |
Основные параметры
| Мощность шпинделя, кВт | 11/22 |
Основные размеры обработки
| Макс. Ø обработки, мм | 500 |
| Макс. длина обработки, мм | 100 |
| Макс. Ø прутка, мм | 65 |
Комплектация ProTech ТМ-2500S
Стандартная комплектация
Литая чугунная наклоненная станина, усиленная ребрами жёсткости
Кабинетное ограждение рабочей зоны
Защита для направляющих и ШВП
Система ЧПУ Siemens ONE с монитором диагональю 19”
Модуль диалогового программирования ShopTurn/ShopMill
Пульт с маховичком для управления станком
Функция мониторинга нагрузки на инструмент
Гидростанция с возможностью регулирования давления
Трехкулачковый гидравлический патрон Ø8" на главном шпинделе
Трехкулачковый гидравлический патрон Ø8" на противошпинделе
Датчик зажима/разжима для гидравлических патронов
Ножная педаль для управления патронами
Токарно-фрезерный шпиндель: HSK-63T, 12 000 об/мин, 15/22 кВт
Оптические линейки на оси В
Оптические линейки по осям X, Y, Z
Цепной магазин инструментов на 36 позиций с автоматическим сменщиком
Масляное охлаждение токарно-фрезерного шпинделя и винта ШВП оси X
Система подачи СОЖ 30 Бар с возможностью регулирования давления
Пистолет для СОЖ
Пистолет для сжатого воздуха
Масляный сепаратор
Выдвижной бак для сбора стружки
Система автоматической смазки
Трехцветная сигнальная
Светодиодное освещение рабочей зоны
Датчик обмера заготовки BLUM TC-62
Датчик привязки инструмента BLUM NT-H3D
Барфидер DH-65 на 1,5 метра
Производитель
Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.
РоссияСервисное обслуживание
ProTech ТМ-2500S
Гарантийное обслуживание станка ProTech ТМ-2500S
Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.
Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
Постгарантийное обслуживание Вашего станка
Посмотреть 3 минутыо сервисной службе
Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
