Токарный станок с ЧПУ с приводным инструментом Takisawa LA-150M

Токарный станок с ЧПУ с фрезерной функцией LA-150M. Предназначен для высокопроизводительной токарной обработки деталей типа «фланец» или «диск». Фрезерный привод существенно расширяет возможности станка, позволяя выполнять сложные операции.

Лизинг и кредит

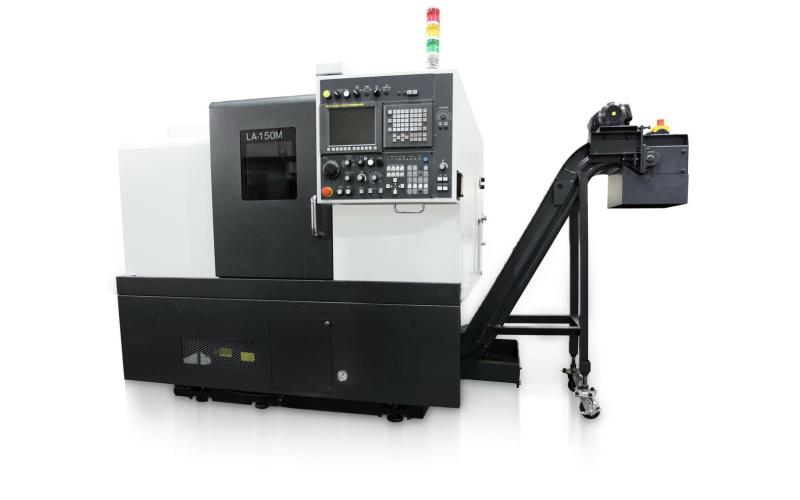

Токарный станок с ЧПУ с приводным инструментом Takisawa LA-150M Токарный станок с ЧПУ с приводным инструментом

Технические характеристики
Takisawa LA-150M

Станки данной серии – это сочетание цельнолитой станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Наличие приводной револьверной головки с функцией фрезерования позволяет производить обработку деталей сложной конфигурации. Оптимальное решение для тяжелой и точной обработки.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 470
Максимальный диаметр обработки, мм 250
Максимальная обрабатываемая длина, мм 283
Основной шпиндель
Фланец шпинделя А2-6
Диаметр патрона, мм 8"
Отверстие в шпинделе, мм 63
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Диаметр прутка, мм 52
Диаметр подшипника, мм 100
Задняя бабка
Перемещение, мм 475
Диаметр пиноли, мм 75
Ход пиноли, мм 100
Конус MT4
Перемещения
Z-ось, мм 375
X-ось, мм 175
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 24
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента приводной головки 12
Сечение державки, мм 20×20
Сечение державки осевого инструмента, мм 25
Сечение державки приводного инструмента , мм 13
Мощность приводной головки, кВт 2,2/3,7(3,7/5,5)
Общие данные
Размеры в плане, м 2,3×1,76
Высота, м 1,93
Вес, кг 3600
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм250
Максимальная обрабатываемая длина, мм283
Макс. Ø обработки, мм250
Макс. длина обработки, мм283
Макс. Ø прутка, мм52

Комплектация Takisawa LA-150M

Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
приводная револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
приводной блок 0 градусов
приводной блок 90 градусов
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
обдув шпинделя
система привязки и контроля износа инструмента
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор
устройство автоматической подачи прутка

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LA-150M
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LA-150M
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LA-150M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-150M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-150M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-150M
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LA-150M
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-150M
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-150M
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LA-150M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-150M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-150M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-150M
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LA-150M
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LA-150M
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LA-150M
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LA-150M
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LA-150M
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LA-150M
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LA-150M
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LA-150M
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LA-150M
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LA-150M
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa LA-150M

Гарантийное обслуживание станка Takisawa LA-150M

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
