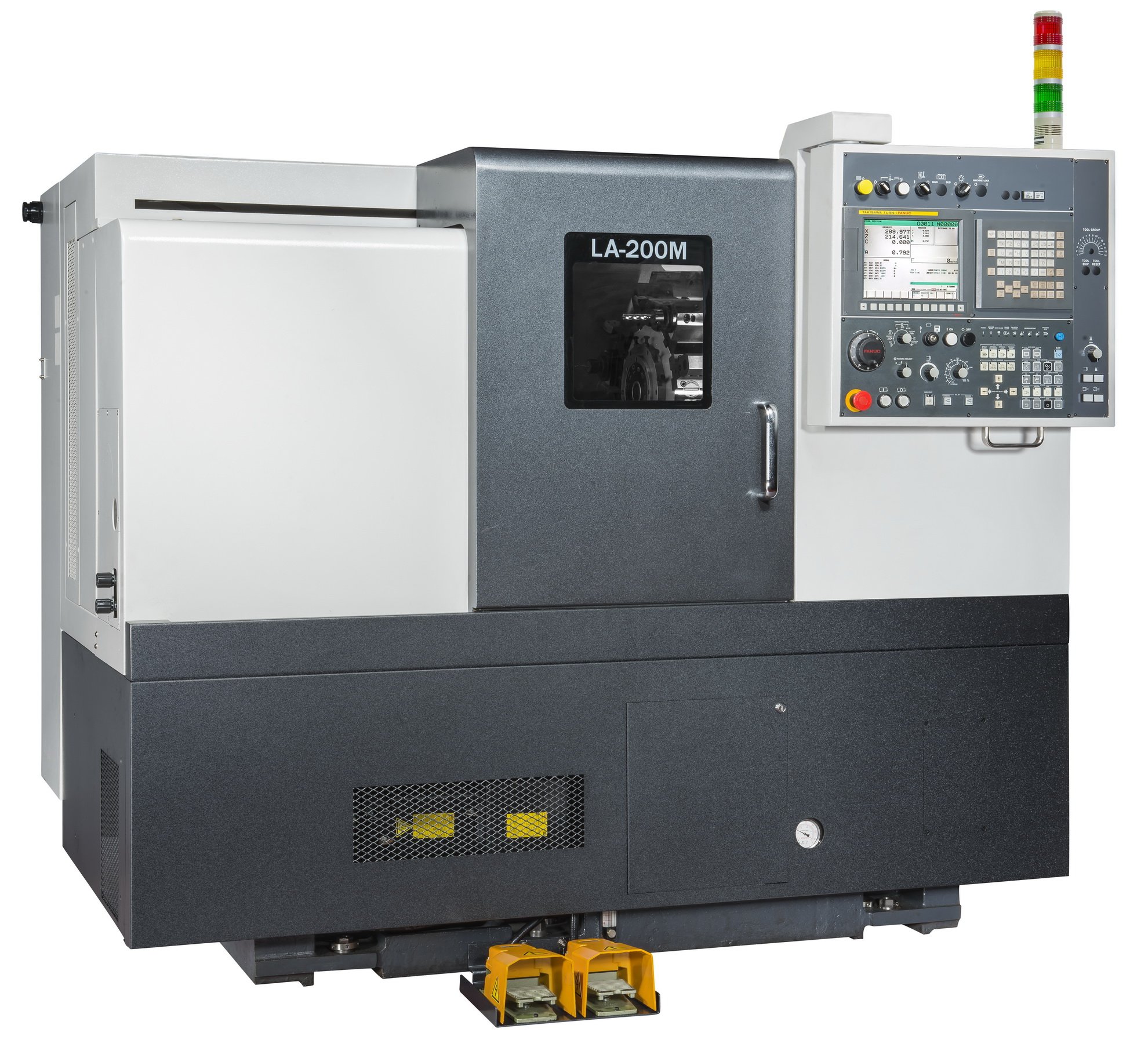

Токарный станок с ЧПУ с приводным инструментом Takisawa LA-200M

Токарный станок с ЧПУ LA-200M с фрезерной функцией. Предназначен для обработки деталей большого диаметра типа «фланец» или «диск». Фрезерный привод существенно расширяет возможности станка, позволяя выполнять сложные операции.

Лизинг и кредит

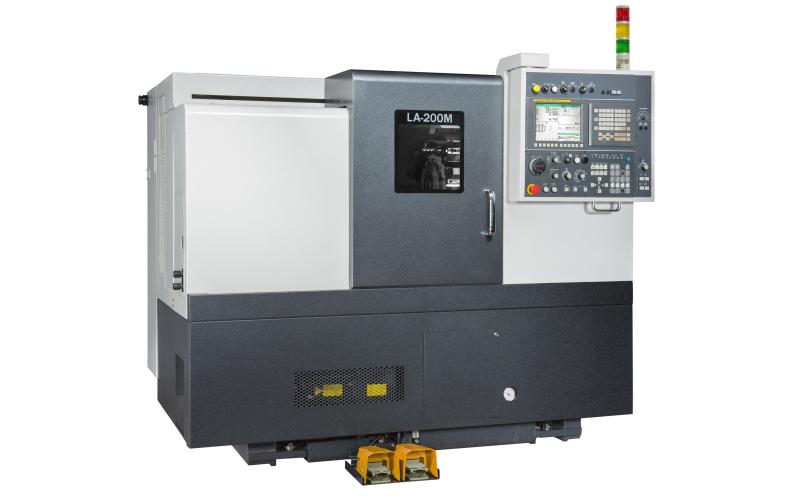

Токарный станок с ЧПУ с приводным инструментом Takisawa LA-200M Токарный станок с ЧПУ с приводным инструментом

Технические характеристики
Takisawa LA-200M

Станки данной серии – это сочетание цельнолитой станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Наличие приводной револьверной головки с функцией фрезерования позволяет производить обработку деталей сложной конфигурации. Оптимальное решение для тяжелой и точной обработки.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 480
Максимальный диаметр обработки, мм 260
Максимальная обрабатываемая длина, мм 431,5
Основной шпиндель
Фланец шпинделя А2-6
Диаметр патрона, мм 8"
Отверстие в шпинделе, мм 63
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Диаметр прутка, мм 52
Диаметр подшипника, мм 100
Задняя бабка
Перемещение, мм 435
Диаметр пиноли, мм 75
Ход пиноли, мм 100
Конус MT4
Перемещения
Z-ось, мм 530
X-ось, мм 180
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 20
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 12
Количество приводных позиций инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Мощность приводного инструмента, кВт 3,7/5,5
Общие данные
Размеры в плане, м 2,2×1,78
Высота, м 1,56
Вес, кг 5200
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм260
Максимальная обрабатываемая длина, мм431
Макс. Ø обработки, мм260
Макс. длина обработки, мм431.5
Макс. Ø прутка, мм52

Комплектация Takisawa LA-200M

Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
сервоприводная револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
блок приводного инструмента(0°) для работы вдоль Х оси
блок приводного инструмента (90°)для работы вдоль Z оси
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
система контроля измерения и контроля износа инструмента
увеличение проходного отверстия в тяговой трубе с 75 до 90 мм
обдув шпинделя
Fanuc 0i-TD + LCD монитор
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор (коробка передач)
Fanuc 0i-TD + LCD монитор (коробка передач)
Fanuc 0i-TD MGi + LCD монитор (коробка передач)
устройство автоматической подачи прутка Fedek DH-65 1,2 м ᴓ5-65 мм
устройство автоматической подачи прутка Feedek DH-65L 1,5 м ᴓ5-65 мм

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LA-200M
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LA-200M
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200M
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LA-200M
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-200M
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-200M
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200M
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LA-200M
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LA-200M
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LA-200M
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LA-200M
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LA-200M
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LA-200M
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LA-200M
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LA-200M
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LA-200M
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LA-200M
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa LA-200M

Гарантийное обслуживание станка Takisawa LA-200M

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
