Токарный станок с ЧПУ Takisawa NEX-105

Токарный станок с ЧПУ NEX-105. Отличается высокой точностью, обеспечивая быстрое и точное позиционирование, повторяемость. Конструкция системы крепления инструментальных блоков стандарта BMT обуславливает жесткую и точную обработку. Предназначен для выполнения высокоскоростной обработки деталей сложной геометрии.

Лизинг и кредит

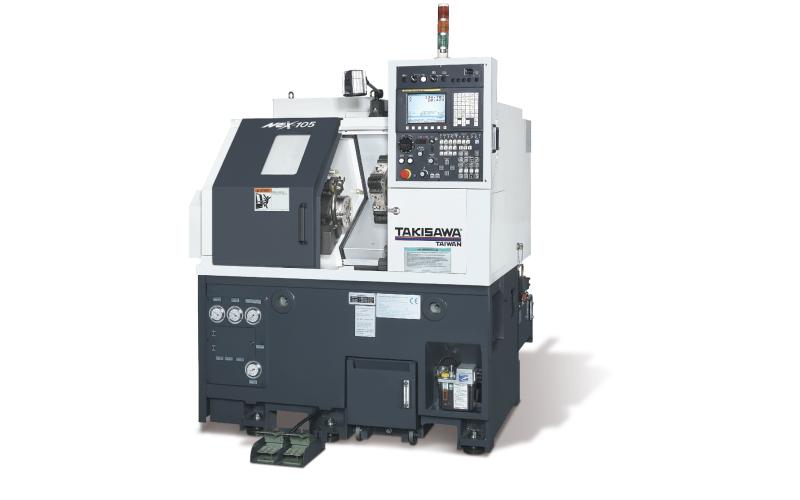

Токарный станок с ЧПУ Takisawa NEX-105 Токарный станок с ЧПУ

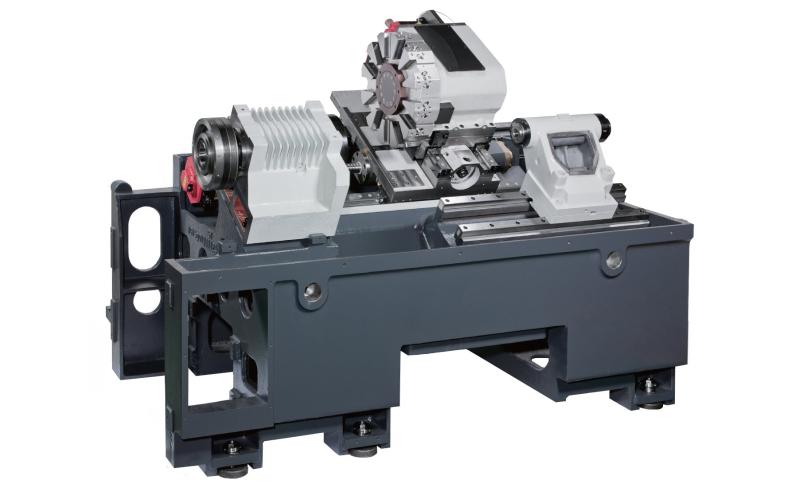

Токарный станок с ЧПУ Takisawa NEX-105 Токарный станок с ЧПУ

Технические характеристики
Takisawa NEX-105

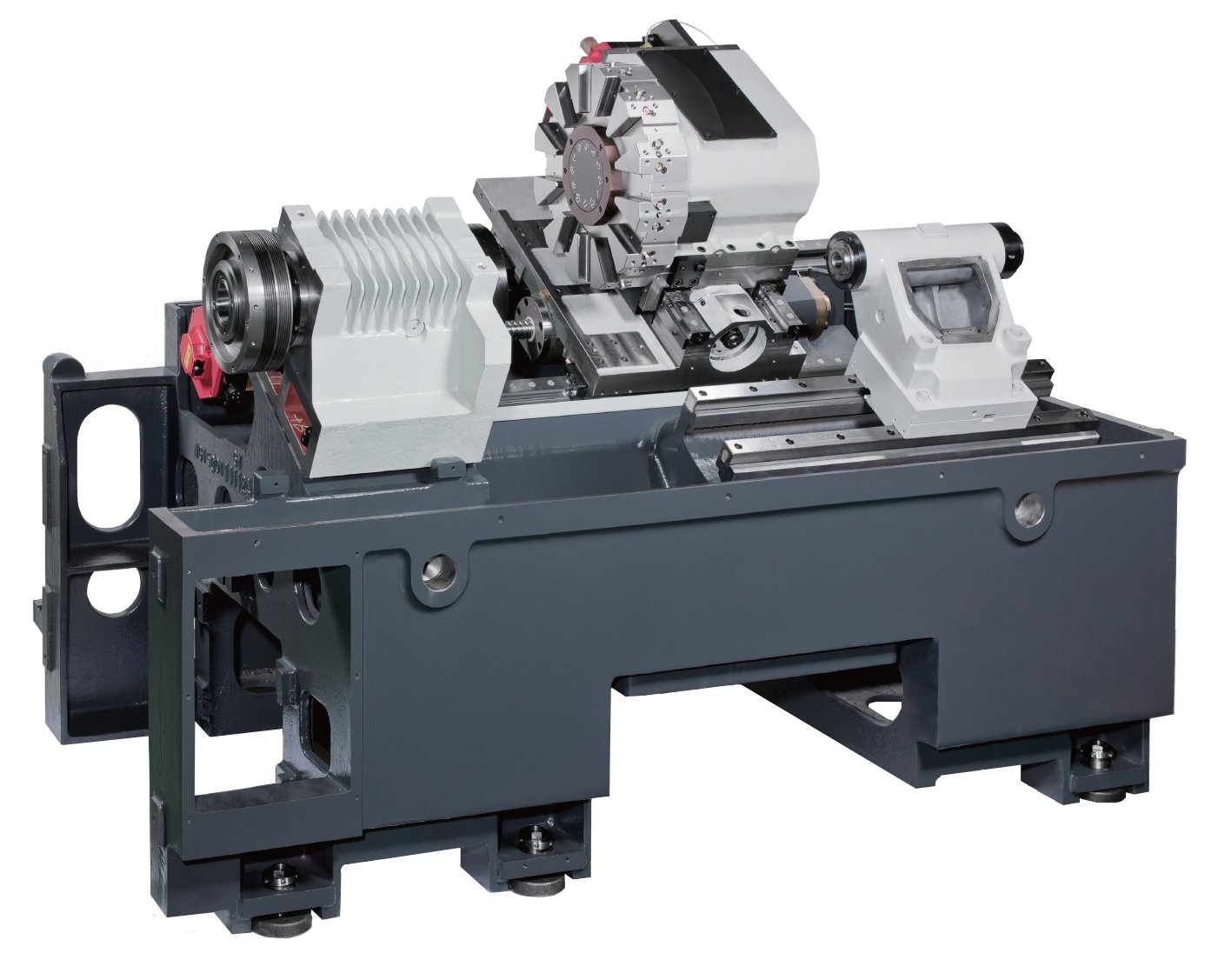

С самого начала своей деятельности Taiwan Takisawa наладила производство 2-осевых станков серии NEX-100. Эти модели уже являются классикой и обладают стабильной и точной работой. А сочетание цельнолитой станины наклонного типа с направляющими качения обеспечивает скоростную и точную обработку.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый Ø, мм 400
Стандартный Ø обработки, мм 200
Максимальный Ø обработки над суппортом, мм 220
Максимальная обрабатываемая длина, мм 185
Шпиндель
Фланец шпинделя Flat140
Ø патрона, мм 6"
Отверстие в шпинделе, мм 53
Частота вращения шпинделя, об/мин 6000
Мощность шпинделя <пост./30 мин>, кВт 5,5/7,5
Диаметр прутка, мм 42
Диаметр подшипника, мм 80
Задняя бабка
Перемещение, мм 150
Диаметр пиноли, мм 55
Ход пиноли, мм 80
Конус МТ3
Перемещения
Z-ось, мм 200
X-ось, мм 130
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 30
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 8
Сечение державки, мм 20×20
Сечение державки осевого инструмента, мм 25
Общие данные
Размеры в плане, м 1,4×1,3
Высота, м 1,7
Вес, кг 2500
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт5,5/7,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм220
Максимальная обрабатываемая длина, мм185
Макс. Ø обработки, мм400
Макс. длина обработки, мм185
Макс. Ø прутка, мм42

Комплектация Takisawa NEX-105

Стандартная комплектация
ЧПУ FANUC
Гидравлический цилиндр и трех кулачковый патрон
Приводная револьверная головка на 8 инструментов
Программируемый пиноль задней бабки
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Программируемая задняя бабка
Интерфейс подключения робота
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa NEX-105
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa NEX-105
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-105
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-105
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-105
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-105
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa NEX-105
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa NEX-105
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa NEX-105
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-105
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-105
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-105
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-105
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa NEX-105
Основание
Изделие «Ось» выполненное на оборудовании Takisawa NEX-105
Ось
Изделие «Петля» выполненное на оборудовании Takisawa NEX-105
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa NEX-105
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa NEX-105
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa NEX-105
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa NEX-105
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa NEX-105
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa NEX-105
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa NEX-105
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa NEX-105

Гарантийное обслуживание станка Takisawa NEX-105

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
