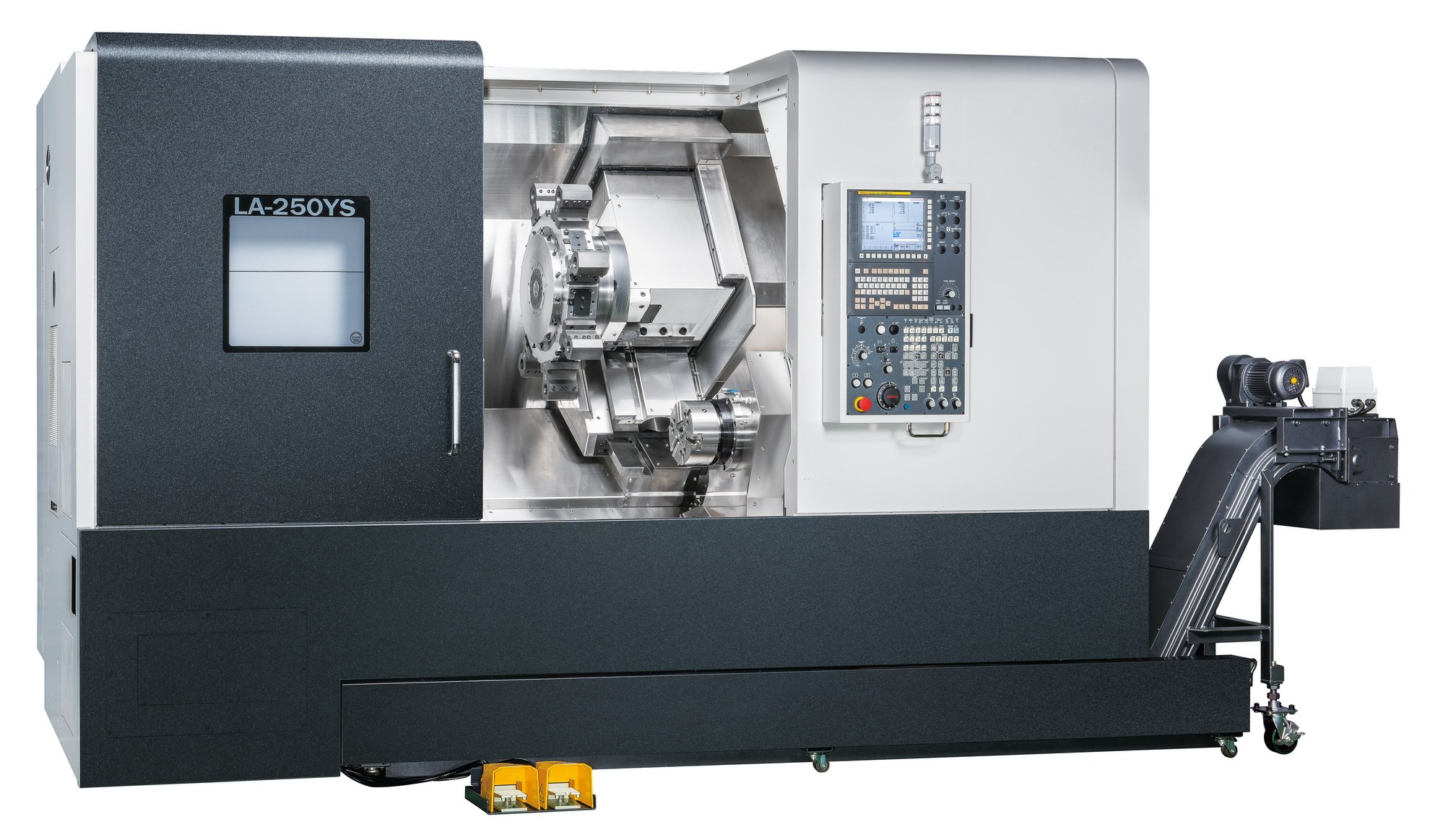

Токарный станок с ЧПУ с Y-осью и противошпинделем Takisawa LA-250YS

Горизонтальный токарно-револьверный обрабатывающий центр с осью Y и противошпинделем

Лизинг и кредит

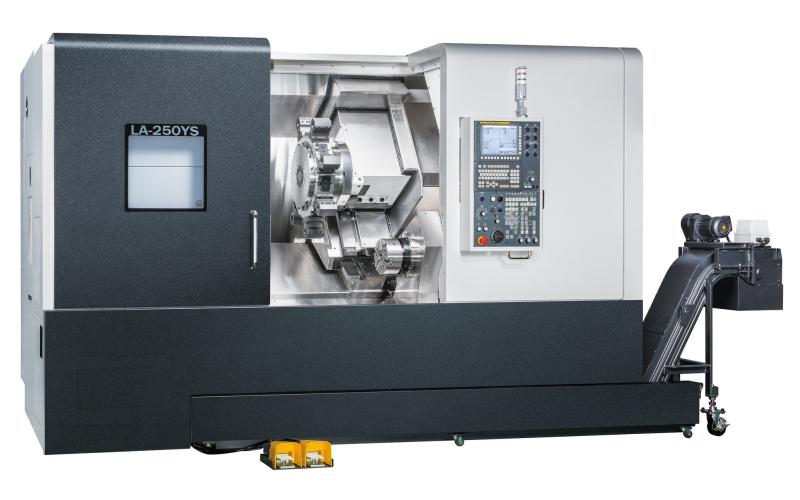

Токарный станок с ЧПУ с Y-осью и противошпинделем Takisawa LA-250YS Токарный станок с ЧПУ с Y-осью и противошпинделем

Технические характеристики
Takisawa LA-250YS

Станки серии LA сочетают в себе цельнолитую станину наклонного типа с широкими направляющими скольжения, что позволяет без проблем выполнять обработку труднообрабатываемых материалов.

Модель YS оснащена приводной револьверной головой с осью Y и противошпинделем, что обеспечивает возможность обработки деталей сложной геометрии с высокой производительностью.
Характеристики
Система ЧПУ FANUC 32i-B
Основной шпиндель
Тип привода мотор-шпиндель
Фланец шпинделя A2-8
Ø патрона, дюймы 10
Макс. обрабатываемый Ø прутка, мм 75
Частота вращения шпинделя, об/мин 3500
Мощность (пост./30 мин), кВт 15/22
Противошпиндель
Тип привода мотор-шпиндель
Фланец шпинделя A2-6
Ø патрона, дюймы 8
Макс. обрабатываемый Ø прутка, мм 52
Частота вращения шпинделя, об/мин 3500
Мощность (пост./30 мин), кВт 11/18,5
Перемещения по осям
Ход по оси Z, мм 800
Ход по оси X, мм 270
Ход по оси Y, мм -50...+65
Ход противошпинделя (ось B), мм 735
Мощность электродвигателей осей Z; X; Y; B, кВт 3; 3; 3; 2,5
Скорость холостого хода по осям Z; X; Y; B, м/мин 20; 20; 10; 20
Револьверная голова
Кол-во позиций под инструмент/из них приводные 15/15
Сечение державки под токарные резцы, мм 25×25
Ø державки осевого инструмента, мм 40
Мощность приводного инструмента (пост./30 мин), кВт 3,7/5,5
Макс. Ø фрезы, мм / тип инструментальной цанги 20/ER32
Основные размеры обработки
Макс. проворачиваемый Ø, мм 600
Расстояние между шпинделями, мм 1095
Основные параметры
Мощность шпинделя, кВт15/22
Основные размеры обработки
Макс. Ø обработки, мм370
Макс. длина обработки, мм737
Макс. Ø прутка, мм75

Комплектация Takisawa LA-250YS

Стандартная комплектация
цельнолитая чугунная станина;
направляющие скольжения;
система ЧПУ FANUC 32i-B с модулем Manual Guide;
Ethernet, RS-232 и USB порты;
гидравлические цилиндры AutoSTRONG на главном и противошпинделе;
10-дюймовый трехкулачковый патрон AutoSTRONG N-210 на главном шпинделе;
8-дюймовый трехкулачковый патрон AutoSTRONG N-208 на главном шпинделе;
сервоприводная револьверная голова на 15 позиций с комплектом оснастки;
тип привода мотор-шпиндель на обоих шпинделях (15/22 и 11/18,5 кВт);
гидростанция;
система подачи СОЖ 4 Бар;
защита для направляющих и ШВП из нержавеющей стали;
система автоматической смазки;
трехцветная сигнальная лампа;
освещение рабочей зоны;
педаль управления;
инструмент для установки и обслуживания станка;
трансформатор (380В/440В, 3 фазы);
конвейер и тележка для уборки стружки;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
подготовка станка к подключению барфидера;
функция обдува патрона сжатым воздухом;
улавливатель готовых деталей с конвейером;
выталкиватель готовых деталей из патрона противошпинделя;
увеличение мощности системы подачи СОЖ до 10, 20 Бар;
устройство для измерения инструмента «рука» + датчик производства компании METROL (Япония);
система охлаждения СОЖ;
дополнительные приводные блоки;
устройство автоматической подачи прутка (барфидер)

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LA-250YS
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LA-250YS
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250YS
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250YS
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250YS
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250YS
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LA-250YS
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-250YS
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-250YS
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250YS
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250YS
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250YS
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250YS
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LA-250YS
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LA-250YS
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LA-250YS
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LA-250YS
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LA-250YS
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LA-250YS
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LA-250YS
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LA-250YS
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LA-250YS
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LA-250YS
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.
