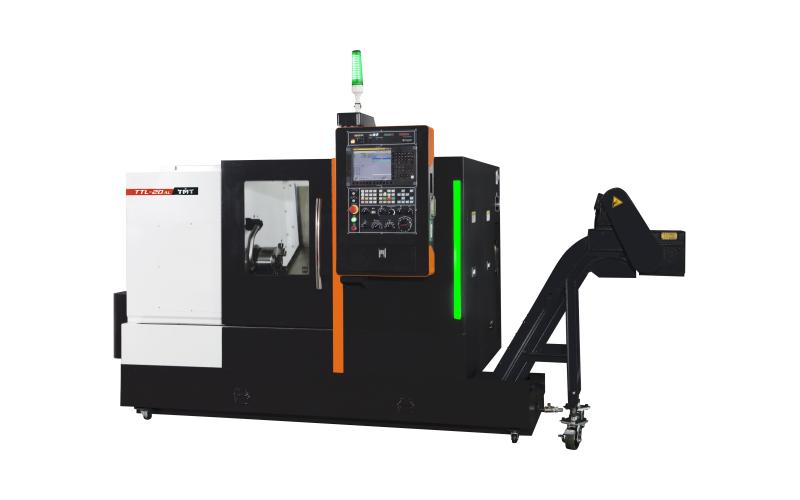

Токарный станок с ЧПУ на направляющих качения
TMT TTL-20AL

Токарное оборудование
TMT TTL-20AL

Модель TTL-20AL предназначена для точения заготовок из металла с максимальным диаметром обработки 400 мм и максимальной длиной 550 мм.

Лизинг и кредит

Технические
характеристики

Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ). В стандартной комплектации применяется гидравлическая система DANFOSS с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента.

Станок оснащен высокопроизводительными роликовыми направляющими, которые имеют большую жесткость и выдерживают большие нагрузки по сравнению с шариковыми направляющими.

Модель 20АL в базовой комплектации оснащается ручной гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрацию в процессе обработки.

Характеристики
Система ЧПУ FANUC 0i-TF
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 560
Максимальный диаметр обработки, мм 400
Максимальная обрабатываемая длина, мм 550
Шпиндельный узел
Привод, тип Ремень
Фланец шпинделя, тип А2-6
Диаметр патрона, дюйм 8"
Отверстие в шпинделе, мм 65
Частота вращения шпинделя, об/мин 4200
Мощность шпинделя <пост./30 мин>, кВт 11/15
Диаметр прутка, мм 52
Задняя бабка
Диаметр пиноли, мм 70
Ход пиноли, мм 80
Конус 4
Перемещения
Z-ось, мм 600
X-ось, мм 205+25
Тип направляющих Качения
Подачи
Скорость холостого хода Z-оси, м/мин 30
Скорость холостого хода Х-оси, м/мин 30
Револьверная головка
Количество инструмента (позиций) 10
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Общие данные
Станина  Чугунная литая
Тип станины  Наклонная
Размеры в плане, мм 2674x1682
Высота, мм 1700
Вес, кг 3800
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Макс. Ø обработки, мм400
Макс. длина обработки, мм550
Макс. Ø прутка, мм52
Тип направляющихКачения

Комплектация

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Направляющие качения
Защита для направляющих и ШВП
FANUC 0i-TF дисплей 8,4”, P1
RS-232/PCMCIA
Гидравлический цилиндр и трехкулачковый гидравлический патрон диаметром 8 дюймов
Педаль управления патроном
Гидравлическая револьверная головка на 10 инструментальных позиций
Комплект оснастки для револьверной головки
Ручная гидравлическая задняя бабка
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Документация на русском языке
Опциональные комплектующие
Система измерения инструмента на главном шпинделе
Маслоотделитель
Барфидер
Интерфейс для подключения барфидера
Ловушка для деталей с конвейером готовых деталей
Выталкиватель деталей из противошпинделя
Педаль для управления патроном на противошпинделе

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
