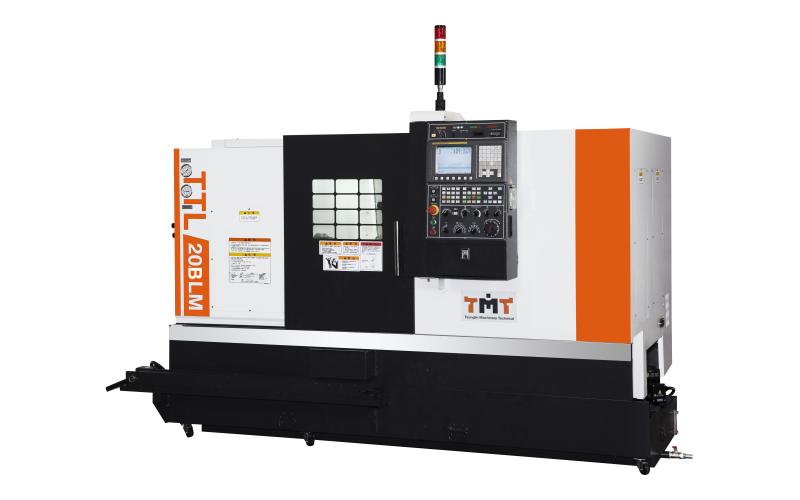

Токарный обрабатывающий центр на направляющих качения TMT TTL-20BLM

Модель TTL-20BLM предназначена для точения заготовок из металла с максимальным диаметром обработки 380 мм и максимальной длиной 440 мм.

Лизинг и кредит

TMT TTL-20BLM Токарный обрабатывающий центр на направляющих качения

Технические характеристики
TMT TTL-20BLM

Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ). В стандартной комплектации применяется гидравлическая система DANFOSS с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента.

Станок оснащен высокопроизводительными роликовыми направляющими, которые имеют большую жесткость и выдерживают большие нагрузки по сравнению с шариковыми направляющими.

Модель 20BL в. базовой комплектации оснащается ручной гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрацию в процессе обработки.

Характеристики

Система ЧПУ

FANUC 0i-TF

Основные размеры обработки

Максимальный устанавливаемый диаметр, мм	560
Максимальный диаметр обработки, мм	380
Максимальная обрабатываемая длина, мм	440

Шпиндельный узел

Привод	Ремень
Фланец шпинделя	А2-6
Диаметр патрона, дюйм	10"
Отверстие в шпинделе, мм	79
Частота вращения шпинделя, об/мин	3500
Мощность шпинделя <пост./30 мин>, кВт	11/15
Диаметр прутка, мм	65

Задняя бабка

Диаметр пиноли, мм	70
Конус	4

Перемещения

Z-ось, мм	570
X-ось, мм	220
Тип направляющих	Качения роликовые

Подачи

Скорость холостого хода Z-оси, м/мин	30
Скорость холостого хода Х-оси, м/мин	30

Револьверная головка

Количество инструмента (позиций)	12
Сечение державки, мм	25×25
Сечение державки осевого инструмента, мм	40
Частота вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,2 / 3,7

Общие данные

Станина	Чугунная литая
Тип станины	Наклонная
Вес, кг	4500

Основные параметры

Мощность шпинделя, кВт

11/15

Основные размеры обработки

Перемещение по оси X, мм	220
Перемещение по оси Z, мм	570
Макс. Ø обработки, мм	380
Макс. длина обработки, мм	440
Макс. Ø прутка, мм	65
Тип направляющих	Качения

Комплектация TMT TTL-20BLM

Стандартная комплектация

Литая чугунная станина, усиленная ребрами жёсткости

Кабинетное ограждения зоны резания

Направляющие качения роликового типа

Защита для направляющих и ШВП

FANUC 0i-TF Plus (P1), дисплей 10,4”

RS-232/PCMCIA

Гидравлический цилиндр и трехкулачковый гидравлический патрон 10”

Комплект оснастки для револьверной головки:

— 4 блока для расточного инструмента (I.D. tool holder)

— 1 блок для токарного инструмента (Facing tool holder)

— 3 блока для токарного инструмента (O.D. tool holder)

— 1 аксиальный блок приводного инструмента

— 1 радиальный блок приводного инструмента

Педаль управления патроном

Револьверная головка на 12 инструментальных позиций Sauter BMT-55 (Германия)

Задняя бабка с ручным перемещением и гидравлической пинолью

Интерфейс для подключения барфидера

Система подачи СОЖ

Система автоматической смазки

Трехцветная сигнальная лампа

Освещение рабочей зоны

Руководство по эксплуатации и программированию

Инструмент для установки и обслуживания станка

Конвейер для удаления стружки с тележкой для стружки

Теплообменник электрошкафа

Трансформатор

Документация на русском языке

Опциональные комплектующие

Оптические линейки по осям X,Z

Ленточный конвейер стружки

Скребковый конвейер стружки

Шнековый конвейер стружки

Ручная автоматическая система настройки и привязки инструмента

Получаемые изделия

Вал

Гайка

Деталь

Изделие

Кольцо

Корпус

Основание

Ось

Петля

Разьем

Стойка

Танк

Тестовая деталь

Форсунка

Цилиндр

Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.

Тайвань

Работает с 1978 года.
