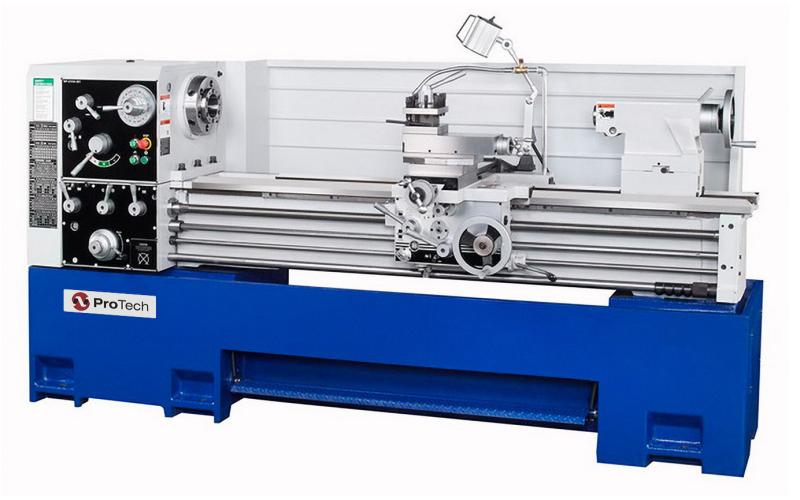

Токарно-винторезный станок ProTech LM-1840
Модель LM-1840 предназначена для обработки наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развёртывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.
Технические характеристики
ProTech LM-1840
Основание и станина оборудования изготавливаются из высококачественного чугуна, подвергнутого термостабилизации. Имеют коробчатую структуру, что обеспечивает высокую жесткость и устойчивость к вибрации. Направляющие станины подвергнуты закалке ТВЧ и высокоточной шлифовке. Направляющие подвижных органов станка имеют специальное покрытие
Высота центров, мм | 230 |
Макс. диаметр обработки над станиной, мм | 460 |
Макс. диаметр обработки над суппортом, мм | 285 |
Макс.диаметр обработки над ГАП (опция), мм | 640 (опция) |
Расстояние между центрами, мм | 1000 |
Диаметр 3-х кулачкового патрона, дюйм | 10 |
Конус шпинделя | D1-6 |
Диаметр отверстия шпинделя, мм | 56 |
Частота вращения, об/мин | 39÷2800 (18 ступеней) |
Поперечное перемещение, мм | 280 |
Перемещение верхних салазок суппорта, мм | 120 |
Количество инструментальных позиций | 4 |
Длина хвостовика резца, мм | 110 |
Сечение хвостовика резца, мм | 20*20 |
Отверстие пиноли задней бабки, мм | 75 |
Перемещение пиноли, мм | 170 |
Конус пиноли | MT #5 |
Ширина станины, мм | 350 |
Ходовой винт, ниток/дюйм/ мм/шаг | 4/6 |
Метрическая резьба, мм/шаг | 0,5 ÷ 7 (24 позиции) |
Дюймовая резьба, ниток/дюйм | 4 ÷ 56 (36 позиций) |
Модульная резьба, М | 0,25 ÷ 3,5 (16 позиций) |
Питчевая резьба, Р | 8 –÷112 (36 позиций) |
Продольная подача, мм/об | 0,06 ÷ 0,88 |
Поперечная подача, мм/об | 0,03 ÷ 0,44 |
Электродвигатель главного движения, кВт | 7,5 |
Электродвигатель насоса охлаждения, кВт | 0,1 |
Параметры сети, В | 380 (50Гц) |
Габариты (ДхШхВ), мм | 2290х1500х1700 |
Масса (нетто), кг | 2000 |
Комплектация ProTech LM-1840
Производитель
Сервисное обслуживание
ProTech LM-1840
Гарантийное обслуживание станка ProTech LM-1840
Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.
Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
Постгарантийное обслуживание Вашего станка
Посмотреть 3 минутыо сервисной службе
Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
