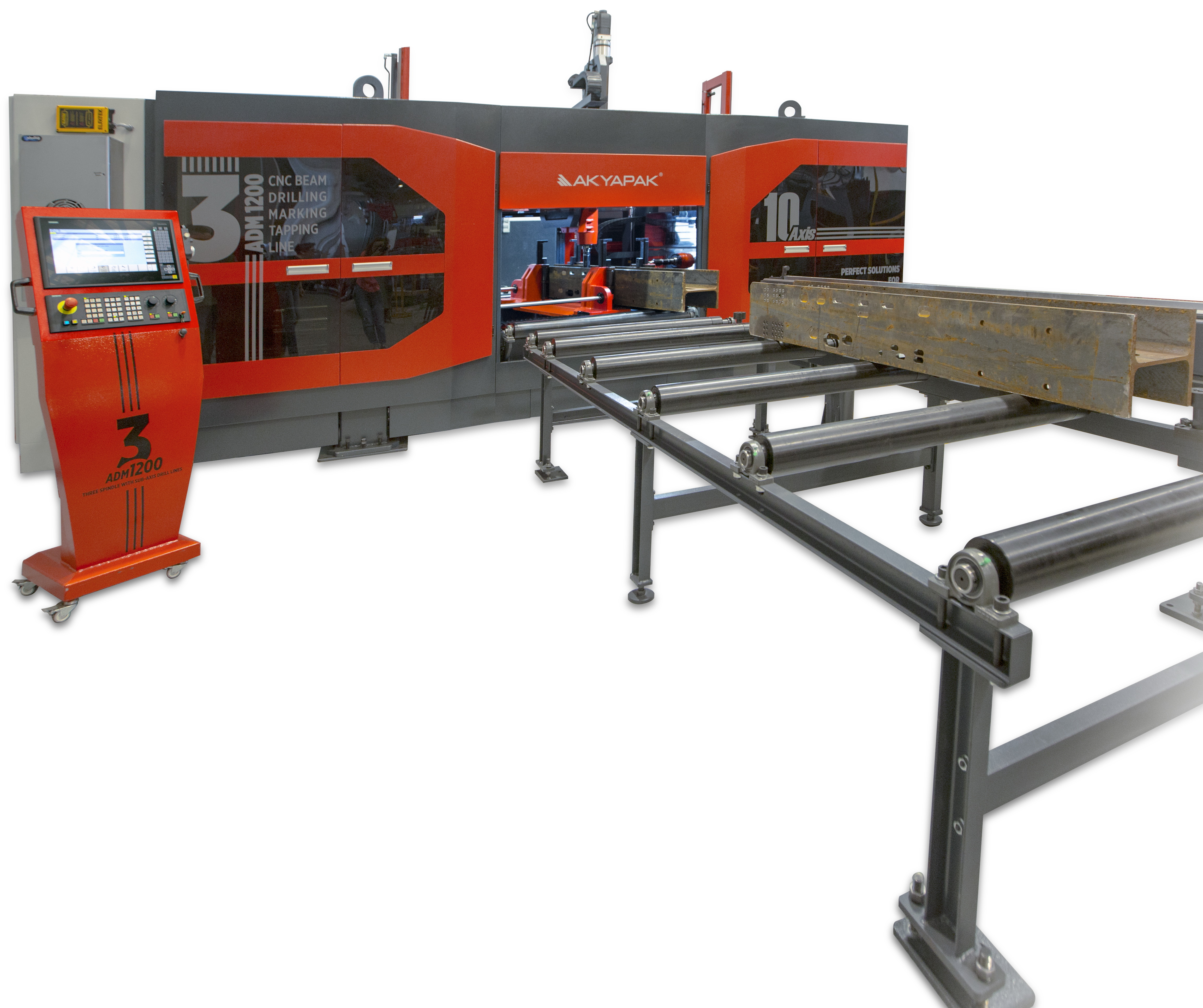

Автоматизированная линия сверления профиля AKYAPAK 3 ADM 1200

Высокопроизводительная автоматизированная линия сверления профиля, производящая обработку заготовки тремя независимыми шпинделями со свободными перемещениями по осям Z и Y.

Лизинг и кредит

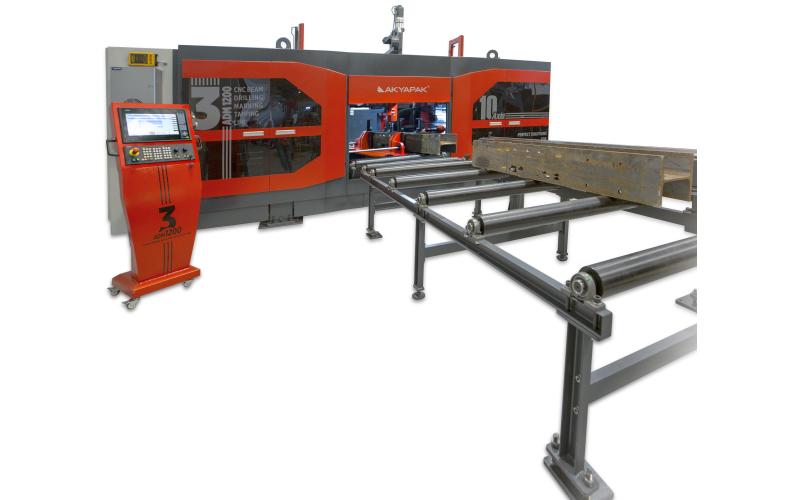

Автоматизированная линия сверления профиля AKYAPAK 3 ADM 1200 Автоматизированная линия сверления профиля

Технические характеристики
AKYAPAK 3 ADM 1200

Сверлильные станки ADM

Сверлильные установки ADM предоставляют превосходные решения для производства стальных конструкций, строительства мостов, судостроения и других сфер строительной отрасли. Серия ADM способна сверлить отверстия диаметром от 10 до 40 мм или больше в H, I и U-образных профилях или уголках.

3ADM — трехшпиндельная модель: Универсальность и автоматизация

Модель 3ADM с тремя шпинделями обеспечивает возможность сверления, маркировки, фрезеровки, зенкования и нарезания резьбы на профиле одновременно и независимо с трех сторон, благодаря автоматической системе смены инструмента. Переустановка системы на нулевую отметку и установка на следующую позицию сверления выполняются автоматически с помощью ЧПУ.

ADM — великолепное качество и надежность

Станки ADM, оснащенные компонентами от ведущих мировых брендов, таких как Mitsubishi и Siemens, гарантируют отличное качество и надежность, в том числе благодаря сильной послепродажной поддержке от сервисной службы Akyapak.

3ADM и трехсторонняя обработка: Уникальные возможности

Благодаря 3 независимым серво-шпиндельным блокам на моделях 3 ADM профиль можно просверлить с трех сторон одновременно. Для каждого шпинделя имеется система автоматической смены инструмента с магазином на 4 позиции.

Профиль может обрабатываться без продвижения балки на длину в 500 мм. Например, если диаметр отверстий составляет 10 мм, а расстояния между отверстиями — 40 мм, шпиндель способен просверлить 12 отверстий без перемещения балки, а это означает, что вы можете сэкономить много времени в ходе операции.

Такое преимущество системы 3 ADM обеспечивает значительную экономию времени. Дополнительно доступна возможность нанесения разметки на 3-х поверхностях (опционально). 3-осевая маркировка также доступна в качестве опции.

В ходе процесса, материал для сверления (двутавр, уголок и пр. профиль) помещается на подающий конвейер. Заготовка, удерживаемая подающим устройством, перемещается в участок сверления, а лазерная система автоматически задает ему начальную позицию.

Затем, подающее устройство перемещает обработанную балку на ленточную пилу (опционально). Распил производится на любую, заданную длину и угол (-45 / + 60 ″). Готовые заготовки, после операций сверления и резки помещаются на выходной конвейер.

Характеристики
Система ЧПУ Siemens/Mitsubishi
Количество шпинделей (вертикальный/горизонтальный), шт 1/2
Диаметр отверстий, мм 10 – 40
Частота вращения шпинделя, об/мин 3000
Мощность каждого привода шпинделя, кВт 22 (26)
Крутящий момент каждого шпинделя, Нм 280
Система подачи заготовки Зубчатая рейка
Количество инструмента на каждый шпиндель, шт 4
Длина подающего стола, м 12
Длина принимающего стола, м 12
Допустимая удельная масса заготовки, кг/м 600
Нарезаемая резьба M10 – M24
Минимальная ширина заготовки, мм 200
Максимальная ширина заготовки, мм 1200
Минимальная высота заготовки, мм 80
Максимальная высота заготовки, мм 600
Тип инструментального конуса BT40
Габариты блока обработки профиля (Д×Ш×В), мм 7000×3200×2400
Вес блока обработки профиля, кг 13000

Комплектация AKYAPAK 3 ADM 1200

Стандартная комплектация
3 шпинделя
Подающий рольганг
Принимающий рольганг
Программное обеспечение Work Lantek Flex 3D Steel Work Software
Система автоматической смазки
Электрический шкаф с кондиционером
Система охлаждения масляный туман
Подающее устройство
Пульт дистанционного управления
Автоматическая смена инструмента
Панель управления Pan Mobile
Сенсорный экран
Система измерения инструмента и заготовки
Опциональные комплектующие
Программное обеспечение Lantex Flex 3D Steel Work SD Plus
Автоматическая пила AST 1200
Конвейер для уборки стружки
Стартовый набор инструмента
3 комплекта сверл
Набор для маркировки
Блок дисковой маркировки
Световой барьер
Удаленная диагностика
MQL охлаждающее масло – 5 литров
Дополнительная секция подающего рольганга – 4 м
Дополнительная секция принимающего рольганга – 4м
Дополнительный набор рольгангов и боковые податчики

Получаемые изделия

Изделие «Балка» выполненное на оборудовании AKYAPAK 3 ADM 1200
Балка
Изделие «Закладная пластина» выполненное на оборудовании AKYAPAK 3 ADM 1200
Закладная пластина
Изделие «Конструкционная балка» выполненное на оборудовании AKYAPAK 3 ADM 1200
Конструкционная балка
Изделие «Крепежная пластина» выполненное на оборудовании AKYAPAK 3 ADM 1200
Крепежная пластина
Изделие «Пролет» выполненное на оборудовании AKYAPAK 3 ADM 1200
Пролет
Изделие «Стальная ферма» выполненное на оборудовании AKYAPAK 3 ADM 1200
Стальная ферма
